D-sub-konnektorskaller, ofte omtalt som D-SUB Hood , er væsentlige komponenter i verden af elektroniske tilslutningsmuligheder. De giver beskyttelse og mekanisk støtte til D-sub-konnektorer, hvilket sikrer pålidelige og holdbare forbindelser i forskellige applikationer. Forståelse af størrelserne og klassifikationerne af disse skaller er afgørende for fabrikker, kanaludbydere og distributører, der stoler på dem i industrielle og teknologiske omgivelser.

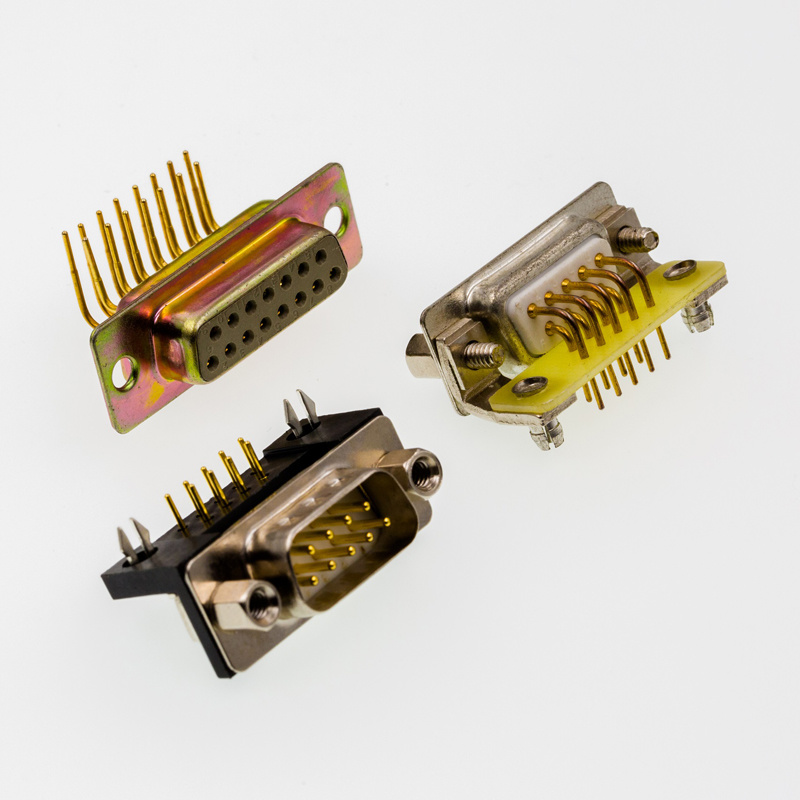

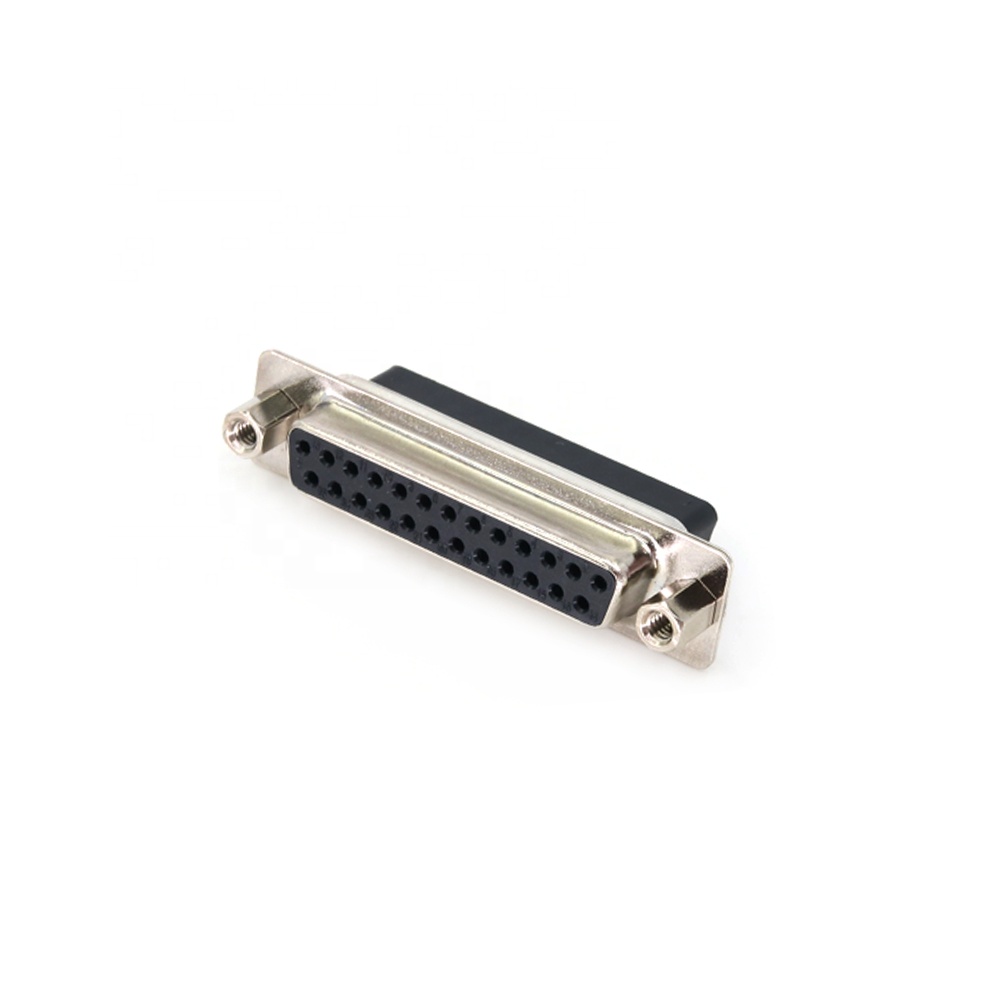

De D-subminiature-stik , almindeligvis kendt som D-sub-stikket, blev introduceret i 1950'erne. Det blev hurtigt en standard i branchen på grund af dets kompakte design og alsidighed. I løbet af årtierne har D-sub-konnektorer udviklet sig til at imødekomme de voksende krav til teknologi, hvilket har ført til en række forskellige skalstørrelser og -konfigurationer.
D-sub-konnektorskaller kan klassificeres baseret på flere faktorer. Disse klassifikationer hjælper brugere med at vælge den passende skal til deres specifikke applikationer. Lad os dykke ned i hovedkategorierne.

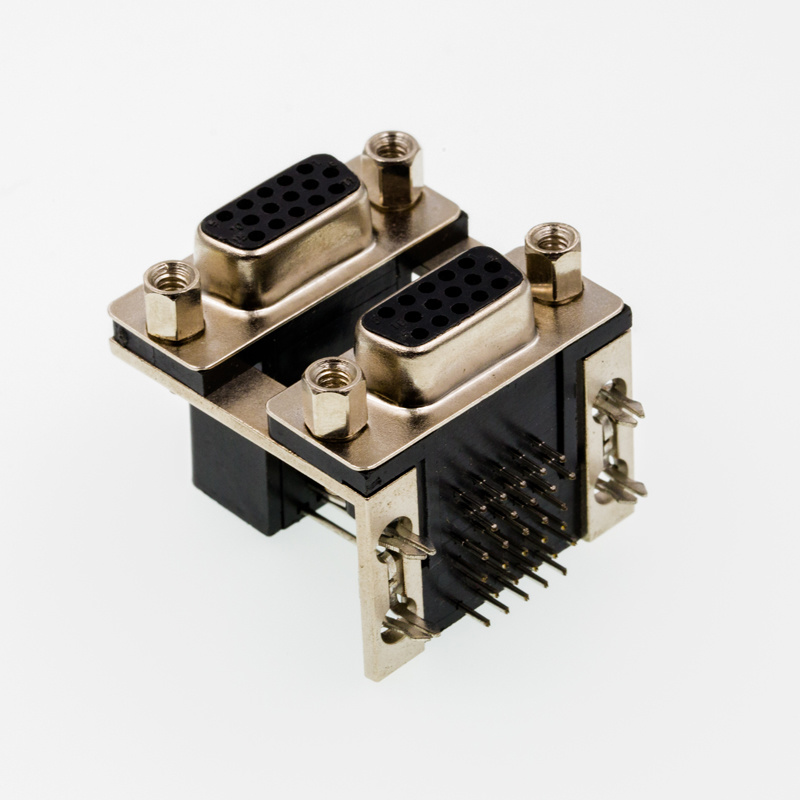

D-sub skaller er typisk lavet af metal eller plastik. Metalskaller, såsom metal-shell d-sub stik , tilbyder høj mekanisk styrke og elektromagnetisk interferens (EMI) afskærmning. De er ideelle til industrielle miljøer, hvor holdbarhed og beskyttelse mod interferens er altafgørende. Plastskaller er lettere og giver grundlæggende isolering, velegnet til forbrugerelektronik og kontorudstyr.
Stiftarrangementet i D-sub-skaller kan enten være lige (opretstående) eller vinklet (retvinklet). Lige indsatser har stifter vinkelret på stikkets base, mens vinklede indsatser forbindes i en bestemt vinkel. Valget afhænger af udstyrets pladsbegrænsninger og designkrav.
D-sub-skaller er designet til at rumme stik med varierende antal ben. Almindelige konfigurationer inkluderer 9, 15, 25, 37 og 50 ben. Hver størrelse tjener forskellige applikationer, fra simpel datatransmission til kompleks grænseflade.
Størrelserne på D-sub-konnektorskallerne er standardiserede for at sikre kompatibilitet og udskiftelighed. Nedenfor er en detaljeret oversigt over standardstørrelserne.
| Skalstørrelse | Antal stifter | Dimensioner (mm) | Almindelig brug |
|---|---|---|---|
| DE | 9 | 30,8 x 12,5 | Serielle porte (RS-232) |
| DA | 15 | 39,1 x 12,5 | VGA-videoforbindelser |
| DB | 25 | 53,0 x 12,5 | Parallelle Porte |
| DC | 37 | 69,4 x 12,5 | Industrielt udstyr |
| DD | 50 | 85,2 x 12,5 | Højdensitetsforbindelser |
At forstå skalstørrelser hjælper med at vælge det rigtige stik til specifikke applikationer.
9-bens skaller er almindeligt anvendt i serielle kommunikationsgrænseflader.
15-bens skaller er standard til VGA- og SVGA-videoforbindelser.
25-bens skaller bruges i parallelle porte og ældre printerforbindelser.
37-benede og 50-benede skaller bruges i sofistikeret industri- og netværksudstyr.
D-sub emhætter leveres med forskelligt tilbehør for at forbedre funktionaliteten.
Skruelåsning giver sikre forbindelser, hvilket forhindrer utilsigtede afbrydelser på grund af vibrationer eller bevægelse.
Støvhætter beskytter ubrugte stik mod forurenende stoffer, hvilket forlænger deres levetid.
Disse funktioner forhindrer kabelskader ved at reducere belastningen på forbindelsespunktet.
At vælge den passende D-sub emhætte involverer at overveje flere faktorer.
Miljøforhold: Til barske miljøer giver metal-skal hætter bedre beskyttelse.
Pladsbegrænsninger: Vinklede indsatser kan være nødvendige i trange rum.
EMI-afskærmning: Metalhætter giver overlegen afskærmning mod elektromagnetisk interferens.
Overholdelsesstandarder: Sørg for, at emhætten opfylder branchespecifikke standarder og certificeringer.
At forstå størrelserne og klassificeringerne af D-sub-konnektorskaller er afgørende for industrier, der er afhængige af pålidelige tilslutningsmuligheder. Ved at vælge det passende metal-shell d-sub-stik kan virksomheder sikre optimal ydeevne og holdbarhed i deres applikationer. Det er vigtigt at overveje faktorer som materiale, stiftarrangement og yderligere funktioner, når du vælger en D-sub emhætte. Ved at gøre det kan vi øge pålideligheden og effektiviteten af vores elektroniske systemer.
I det stadigt udviklende teknologiske landskab giver det os mulighed for at træffe bedre beslutninger og bevare en konkurrencefordel ved at holde os informeret om komponenter som D-sub-skaller. Uanset om det er til industriel automation, kommunikationsudstyr eller medicinsk udstyr, gør den rigtige D-sub emhætte en væsentlig forskel. Lad os fortsætte med at dykke ned i disse komponenter for fuldt ud at udnytte deres potentiale på vores respektive områder.
