Elektronisten liittimien maailmassa 9-nastainen D-Sub-liitin on merkittävä paikka. Sitä käytetään laajasti eri aloilla sen luotettavuuden ja monipuolisuuden vuoksi. Mutta mikä on 9-nastainen D-sub-liitin? Katsotaanpa sen ominaisuuksia, sovelluksia ja miksi se on edelleen merkityksellinen tänään.
9-nastainen D-sub-liitin, jota usein kutsutaan DB9-liittimeksi, on tyyppinen D-sub-liitin, jossa on 9 nasta, jotka on järjestetty kahteen riviin. Sitä käytetään yleisesti tietokoneiden, teollisuuslaitteiden ja viestintälaitteiden sarjayhteyksiin. Lisätietoja 9 -nastaisesta liittimestä voit käydä 9 PIN -tuotesivu.
9-nastaisen D-sub-liittimen ymmärtäminen on välttämätöntä tehtaiden, kanavien ja jakelun ammattilaisille. Sillä on ratkaiseva rooli saumattoman viestinnän varmistamisessa laitteiden välillä. Koko tämän artikkelin ajan tutkimme sen suunnittelua, toiminnallisuutta ja D-sub-hupun roolia sen suorituskyvyn parantamisessa.
Cannon (nykyään osa ITT Corporationia) esitteli 1950-luvulla D-subminuaturiliittimien lyhentetyt D-sub-liittimet. Ne on nimetty heidän ominaisesta D-muotoisesta metallisuojuksestaan, joka tarjoaa mekaanista tukea, varmistaa asianmukaisen suuntauksen ja tarjoaa rajoitetun suojauksen sähkömagneettisia häiriöitä vastaan (EMI).
Nämä liittimet ovat olleet katkottua elektroniikkateollisuudessa vuosikymmenien ajan. Niitä on erikokoisina ja nastakokoonpanoissa, mikä tekee niistä mukautuvia useisiin sovelluksiin. Laskenta- ja tietoliikenteestä teollisuusautomaatioon ja lääketieteellisiin laitteisiin D-Sub-liittimet ovat kaikkialla.
Alun perin suunniteltu sotilas- ja ilmailu- ja avaruussovelluksiin, D-SUB-liittimet saivat nopeasti suosion kaupallisella aloilla. Heidän vankka suunnittelu ja luotettavuus tekivät heistä ihanteellisia ankariin ympäristöihin. Ajan myötä valmistajat ovat kehittäneet erilaisia versioita vastaamaan kehittyviä teknisiä vaatimuksia.
D-sub-perheeseen kuuluu liittimiä, joilla on erilaiset PIN-arvon, 9-50-nastat vaihtelevat. Innovaatiot, kuten tiheät liittimet ja sekoitettujen kerrosten liittimet, joilla on virta- ja koaksiaaliset kontaktit, ovat laajentaneet niiden käytettävyyttä.
Tavallinen D-SUB-liitin koostuu kahdesta tai useammasta rinnakkaisesta nasta- tai pistorasioista, joita ympäröi D-muotoinen metallikilpi. Liittimet ovat uros- (pistoke) ja naisten (pistorasia). Metallikuori ei vain tarjoa mekaanista turvallisuutta, vaan varmistaa myös asianmukaisen kohdistuksen pariutumisen aikana.
Ne luokitellaan kuoren koon ja PIN -arvon perusteella. Esimerkiksi DB9: ssä on kuoren koko E ja 9 nasta, kun taas DB25: llä on kuoren koko B ja 25 nasta. Tämä standardointi yksinkertaistaa valintaa ja yhteensopivuutta eri laitteiden ja järjestelmien välillä.
9-nastaisessa D-sub-liittimessä on nastat, jotka on järjestetty 5+4-kokoonpanoon. Jokainen PIN -koodi palvelee tietyn funktion sarjaviestinnässä, kuten datan lähettämisen, tietojen vastaanottamisen ja signaloinnin ohjauksen.
| PIN | -numerotoiminto |
|---|---|
| 1 | Tietokanto havaitsee (DCD) |
| 2 | Vastaanottaa tietoja (RD) |
| 3 | Lähetetään data (TD) |
| 4 | Data Terminal Ready (DTR) |
| 5 | Signaalimaja (GND) |
| 6 | Tietojoukko valmis (DSR) |
| 7 | Pyyntö lähettää (RTS) |
| 8 | Selkeä lähettää (CTS) |
| 9 | Rengasilmaisin (RI) |
Näiden toimintojen ymmärtäminen on ratkaisevan tärkeää, kun suunnitellaan tai vianmääritetään sarjaviestinnän järjestelmiä. Se varmistaa, että laitteet kommunikoivat tehokkaasti ilman virheitä.
9-nasta-D-Sub-liitintä käytetään eri toimialoilla. Se helpottaa luotettavaa viestintää laitteiden välillä valmistuksessa, televiestinnässä ja automatisoinnissa. Tässä on joitain yleisiä sovelluksia:
Hiiren, näppäimistön ja modeemiliitäntöjen tietokoneportit.
TEOLLISUUS LAITTEET VALVONTAJAT JA KONEEN RAHOITUKSET.
Televiestintälaitteet verkon hallintaan ja kokoonpanoon.
Lääketieteelliset laitteet, jotka vaativat turvallista ja luotettavaa tiedonsiirtoa.
Sen laaja käyttöönotto johtuu sen kestävyydestä ja liittimen standardisoidusta luonteesta, mikä yksinkertaistaa integraatiota eri järjestelmien välillä.
9-nastainen D-sub-liitin tarjoaa useita etuja:
Kestävyys: Vahva rakenne, joka sopii ankariin ympäristöihin.
Monipuolisuus: Yhteensopiva erilaisten laitteiden ja sovellusten kanssa.
Standardointi: Laajasti tunnustettu ja käytetty maailmanlaajuisesti.
Helppokäyttö: helppo asentaa ja ylläpitää.
Rajoituksia on kuitenkin:
Koko: Irkoisempi verrattuna moderneihin liittimiin, kuten USB tai HDMI.
Tiedonsiirtonopeus: Nopean tiedonsiirron rajoitettu kaistanleveys.
Kuluttajalaitteiden vanheneminen: vähemmän yleinen uudessa kulutuselektroniikassa.
Näistä rajoituksista huolimatta 9-nastainen D-sub-liitin on edelleen välttämätön monissa teollisissa ja erikoistuneissa sovelluksissa, joissa luotettavuus on ensiarvoisen tärkeää.

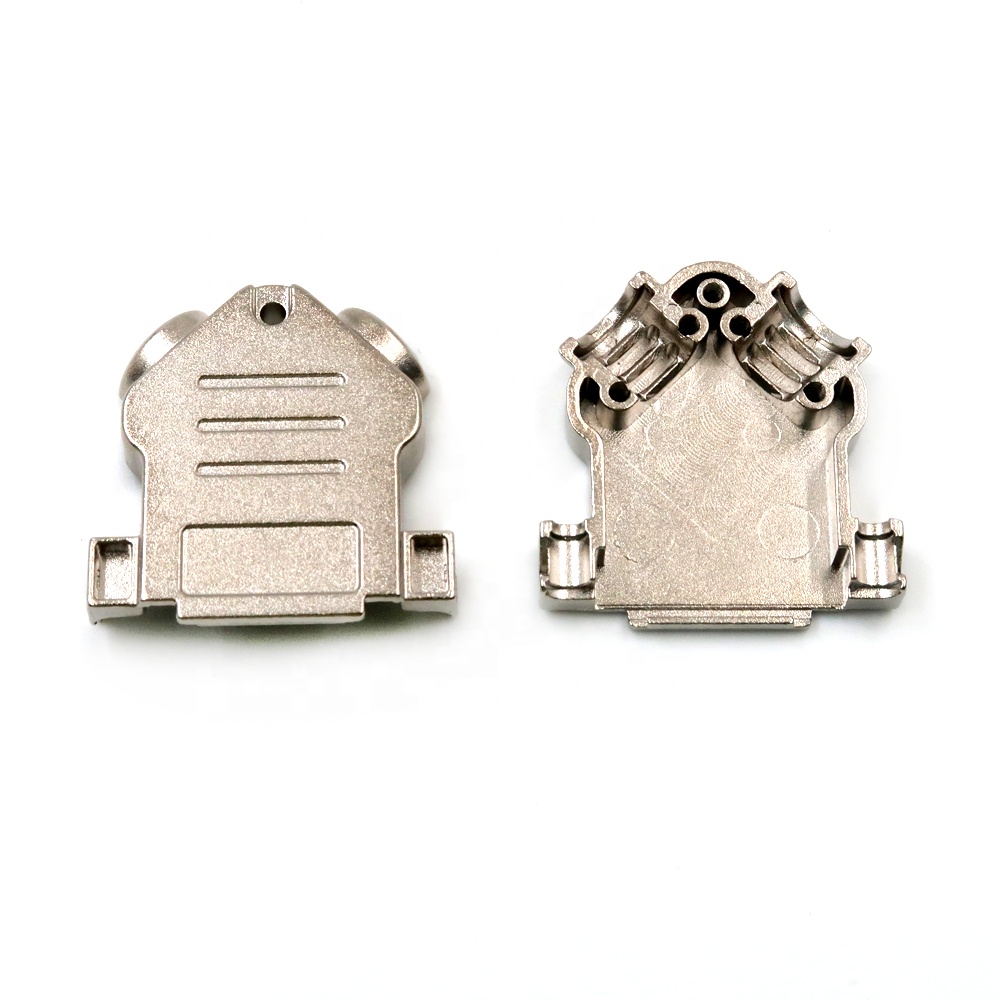

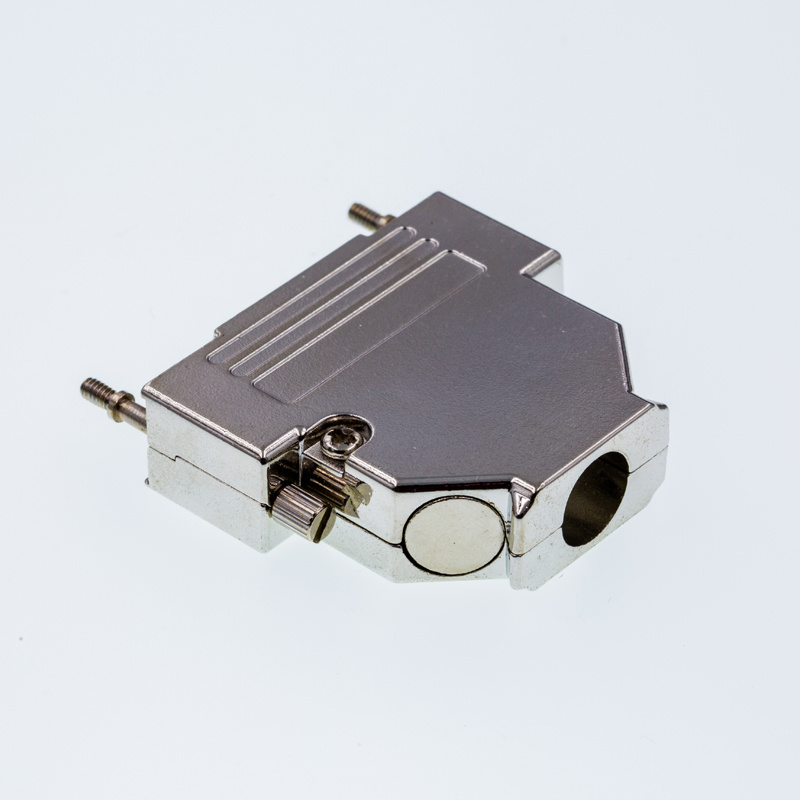

D-sub-huput, jotka tunnetaan myös nimellä D-sub-kotelot, suojaavat ja turvalliset D-sub-liittimet. Ne tarjoavat mekaanista tukea ja suojaavat liittimiä ympäristötekijöistä, kuten pölystä, kosteudesta ja sähkömagneettisista häiriöistä.
D-sub-huput voidaan luokitella useiden tekijöiden perusteella:
Materiaali:
Metalliluukut: Tarjoa korkea mekaaninen lujuus ja EMI -suojaus. Ihanteellinen teollisiin ja ankariin ympäristöihin, joissa kestävyys on ratkaisevan tärkeää.
Muovihuukut: Kevyt, joilla on hyvät eristysominaisuudet. Soveltuu yleisiin elektronisiin laitteisiin ja toimistoympäristöihin.
Kuorityyppi:
Suora (pystyssä): Nastat ovat kohtisuorassa liittimen pohjaan nähden. Käytetään, kun tila ei ole rajoitus ja suora kaapelin poisto on hyväksyttävää.
Kulma (oikean kulma): Tapit on kytketty kulmaan, jolloin kaapeli voi poistua yhdensuuntaisen liittimen tason kanssa. Hyödyllinen tiukkoissa tiloissa.
PIN -järjestely: Suunniteltu mukauttamaan tiettyjä PIN -määriä, kuten 9, 15, 25 tai 37 nasta.
Lisävarusteet ja ominaisuudet: Voi sisältää ruuvireiät, pölykorkit, venymäliikenteet ja etikettikot tunnistamista varten.
Eri liittimiin suunniteltu monille D-sub-huppuille tarkista meidän D-sub-hupun valinta.
D-sub-huppuilla on tärkeä rooli liittimen suorituskyvyssä ja pitkäikäisyydessä:
Mekaaninen suojaus: Suojaa liitin fyysisiltä vaurioilta ja kuluilta.
Ympäristösuojaus: Suojaa pölyltä, kosteudelta ja muilta ympäristöasioilta.
EMI/RFI -suojaus: Erityisen tärkeä metalliluukuille, jotka tarjoavat suojauksen sähkömagneettisia ja radiotaajuushäiriöitä vastaan.
Kannan helpotus: Vähentää kaapelin ja liittimen jännitystä, mikä estää taivuttamisen tai vetämisen aiheuttamia vaurioita.
Valitsemalla asianmukaisen D-sub-hupun, parannat yhteyksien luotettavuutta ja kestävyyttä.

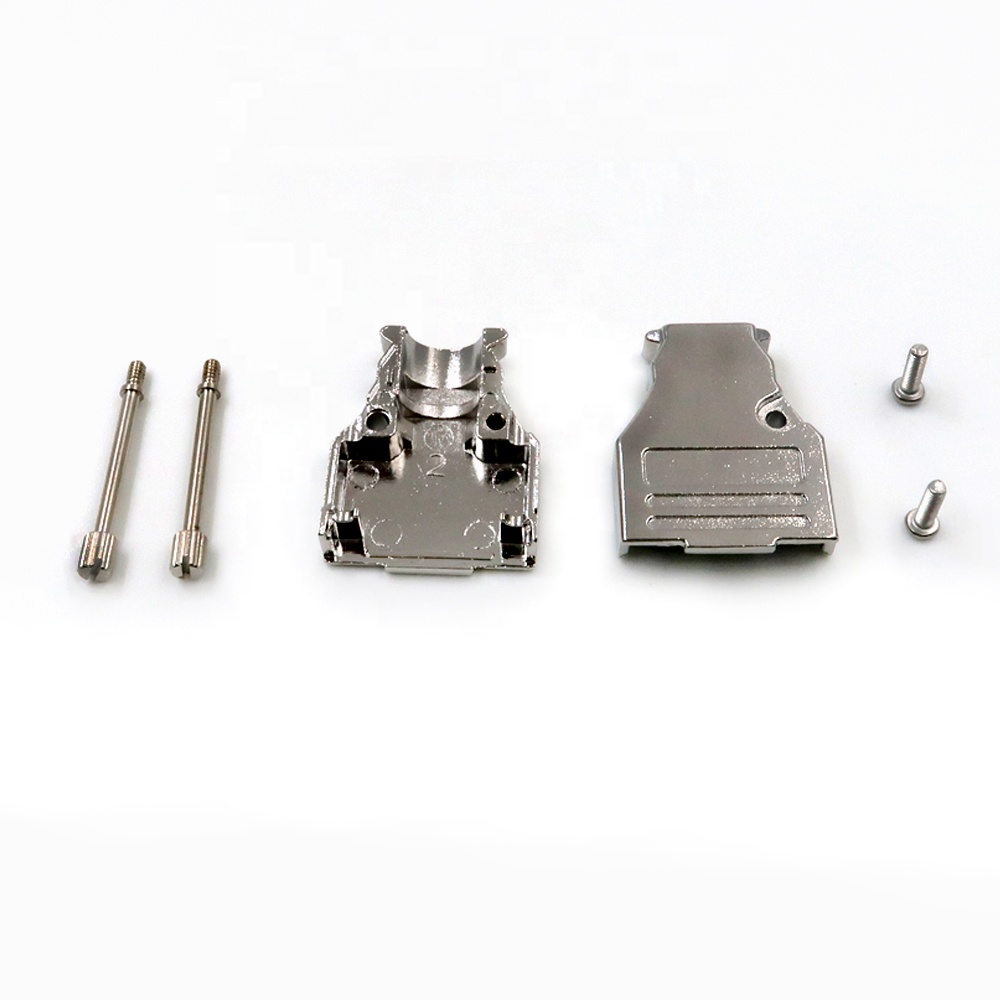

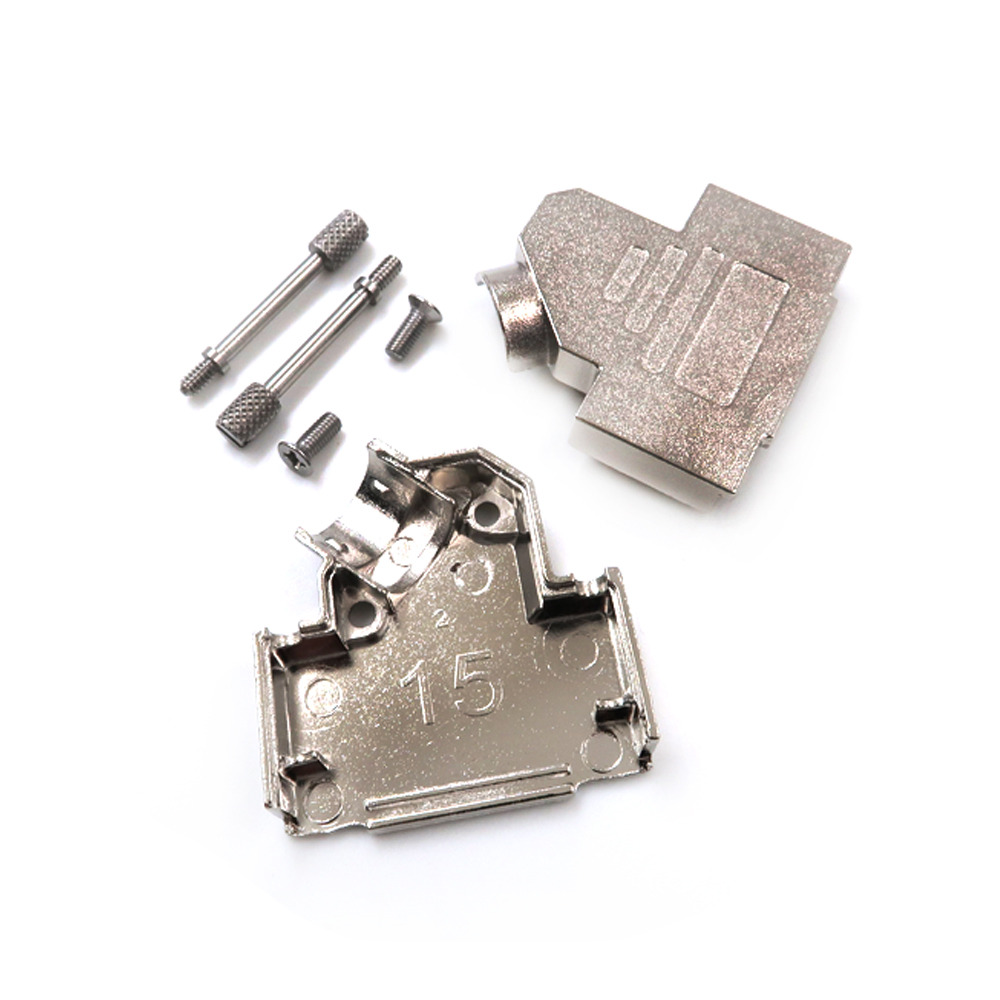

D-sub-konepellin asentaminen sisältää sen asentamisen D-sub-liittimeen johdotuksen jälkeen. Tässä on yksinkertainen opas:
Valmista kaapeli poistamalla eristys ja kiinnittämällä johdot liittimen nastaihin.
Aseta huppu liittimen päälle varmistaen, että kaapelit kulkevat nimettyjen aukkojen läpi.
Kiinnitä konepelli käyttämällä tarjolla olevia ruuveja tai leikkeitä. Tämä voi sisältää kiinnitysruuvit sivuille, jotka kiinnittyvät pariutumisliittimeen.
Varmista, että venymähelkukomponentit on kiinnitetty asianmukaisesti kaapelin liikkumisen estämiseksi.
Oikea asennus varmistaa optimaalisen suorituskyvyn ja pidentää sekä liittimen että kaapelin käyttöikää.
Oikean liittimen ja hupun valitseminen on ratkaisevan tärkeää. Mieti seuraavia tekijöitä:
Sovellusvaatimukset: Arvioi sähköiset eritelmät, kuten jännite, virta ja signaalityyppi.
Ympäristöolosuhteet: Määritä suojan tarve kosteutta, pölyä, lämpötilaa äärimmäisyyksiä ja EMI: tä vastaan.
Materiaalin valinta: metalliluukut teollisuuskäyttöön; Muovihuukut vähemmän vaativiin ympäristöihin.
PIN -kokoonpano: Varmista, että PIN -asunto vastaa laitteen vaatimuksia.
Avaruusrajoitukset: Harkitse suoria tai kulmahuukkua käytettävissä olevan tilan perusteella.
Lisävarusteet: Arvioi venymisten helpotusten, asennuslaitteiden ja merkintävaihtoehtojen tarve.
On välttämätöntä varmistaa, että liitin ja huppu vastaavat niiden yhdistävien laitteiden eritelmiä. Väärättömät liittimet voivat johtaa viestintävirheisiin tai laitteistovaurioihin. Tarkista aina:
Sähköinen yhteensopivuus: Jännitteen ja virran luokituksen tulisi täyttää tai ylittää sovelluksen vaatimukset.
Mekaaninen istuvuus: Fyysisten mittojen on kohdistettava turvallisen yhteyden varmistamiseksi.
Standardien noudattaminen: Alan standardien noudattaminen, kuten RS-232 sarjaviestinnässä, varmistaa yhteentoimivuuden.
Valmistajien tai toimittajien kanssa neuvottelu voi tarjota arvokkaita oivalluksia komponenttien valinnassa.
Uudempien rajapintojen noususta huolimatta D-Sub-liittimet ovat edelleen merkityksellisiä. Innovaatiot parantavat edelleen suorituskykyään ja sopeutumiskykyään nykyaikaisissa sovelluksissa.
Viimeaikaisiin kehityksiin sisältyy:
Suurten tiheyden liittimet: Lisääntyneet PIN-arvot samassa muodossa monimutkaisemmilla sovelluksilla.
Sekoitukset: tehon, signaalin ja koaksiaalisten kosketusten integrointi yhdessä liittimessä.
Parannetut materiaalit: Edistyneiden seosten ja muovien käyttö paremman suorituskyvyn ja pitkäikäisyyden saavuttamiseksi.
EMI/RFI -suojausparannukset: Yläiset suojausratkaisut ympäristöille, joilla on korkeat sähkömagneettiset häiriöt.
Nämä edistykset varmistavat, että D-Sub-liittimet voivat vastata nykyaikaisen tekniikan vaatimuksiin säilyttäen samalla luotettavan luotettavuuden.
9-nastainen D-SUB-liitin on aika-testattu komponentti elektroniikkateollisuudessa. Sen kestävyys ja toiminnallisuus tekevät siitä luotettavan valinnan erilaisille sovelluksille. Joko teollisuusautomaatio-, tietoliikenne- tai lääketieteellisissä laitteissa se toimii edelleen kriittisenä rajapinta sarjaviestinnässä.
Sen ominaisuuksien ymmärtäminen ja sopivien lisävarusteiden, kuten D-sub-huppujen, valitseminen voi parantaa merkittävästi suorituskykyä ja pitkäikäisyyttä. Teknologian kehittyessä samoin nämä liittimet sisältävät uusia ominaisuuksia nousevien tarpeiden tyydyttämiseksi.
Lisätietoja 9-nastaisesta D-sub-liittimestä ja niihin liittyvät tuotteet ovat osoitteessa D-sub-liitin 9-nastainen sivu. Olemme täällä auttamassa tehtaita, kanavia ja jakelijoita löytämään parhaat ratkaisut heidän liitettävyystarpeisiinsa.
