Cablu Coaxial RF personalizat RF-SMA mamă la IPEX1.13 UFL

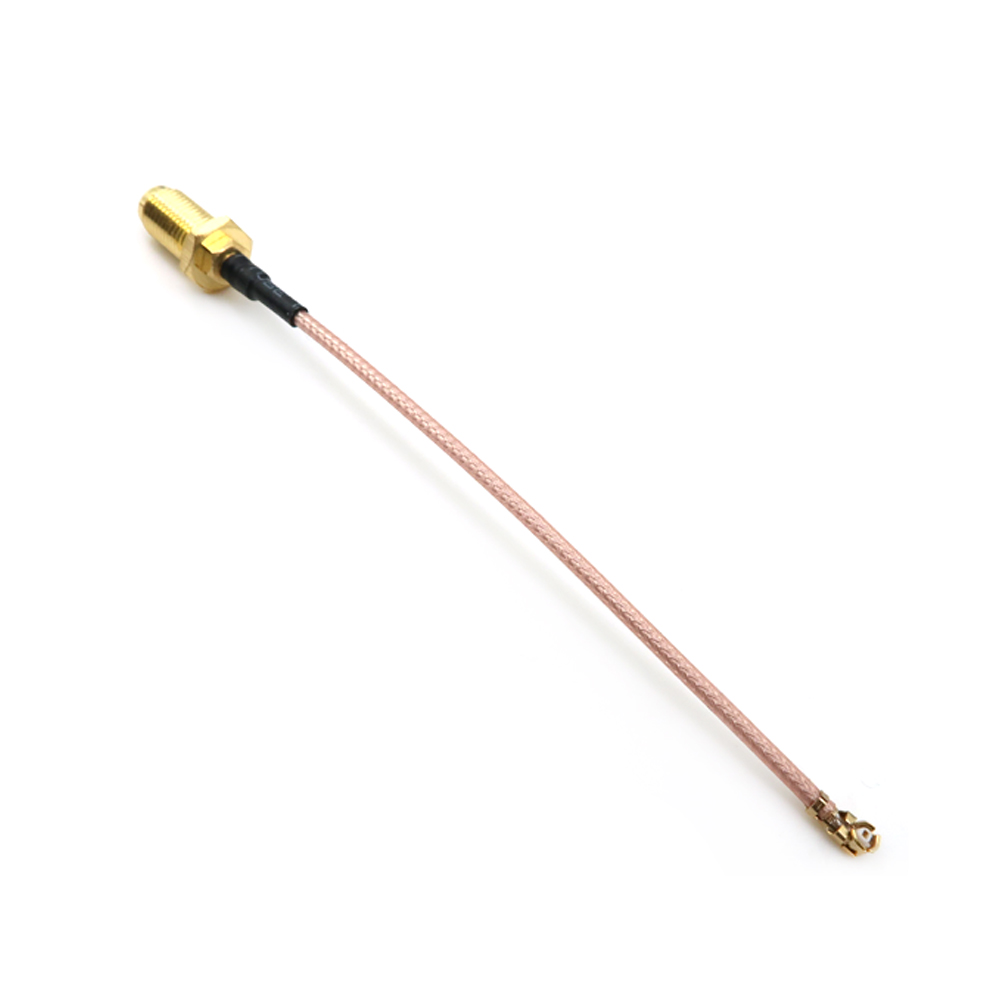

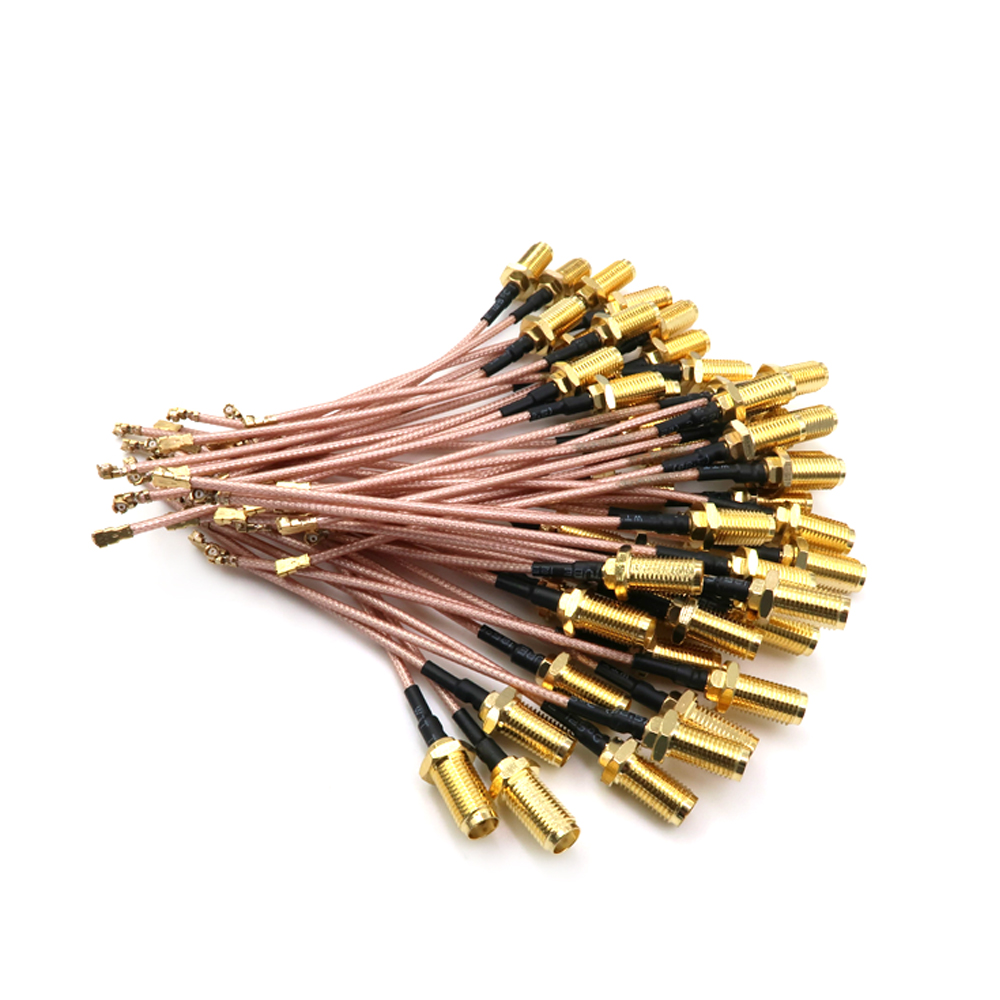

Ansamblul cablului coaxial SMA mamă la IPEX/U.FL dispune de un cablu coaxial cu diametrul de 1,13 mm cu conector SMA mamă pereți la un capăt și conector U.FL (IPEX/MHF1) la capătul opus. Acest ansamblu de cablu este proiectat pentru transmisia semnalului RF între porturile de antenă externe și modulele radio interne din carcase electronice compacte. Acceptă lungimi personalizate de cablu și configurații de conector pentru a se potrivi cerințelor specifice de proiectare mecanică pentru achiziții comerciale și aplicații industriale.

Construcția și materialele cablului coaxial de 1,13 mm

Specificații conector SMA mamă

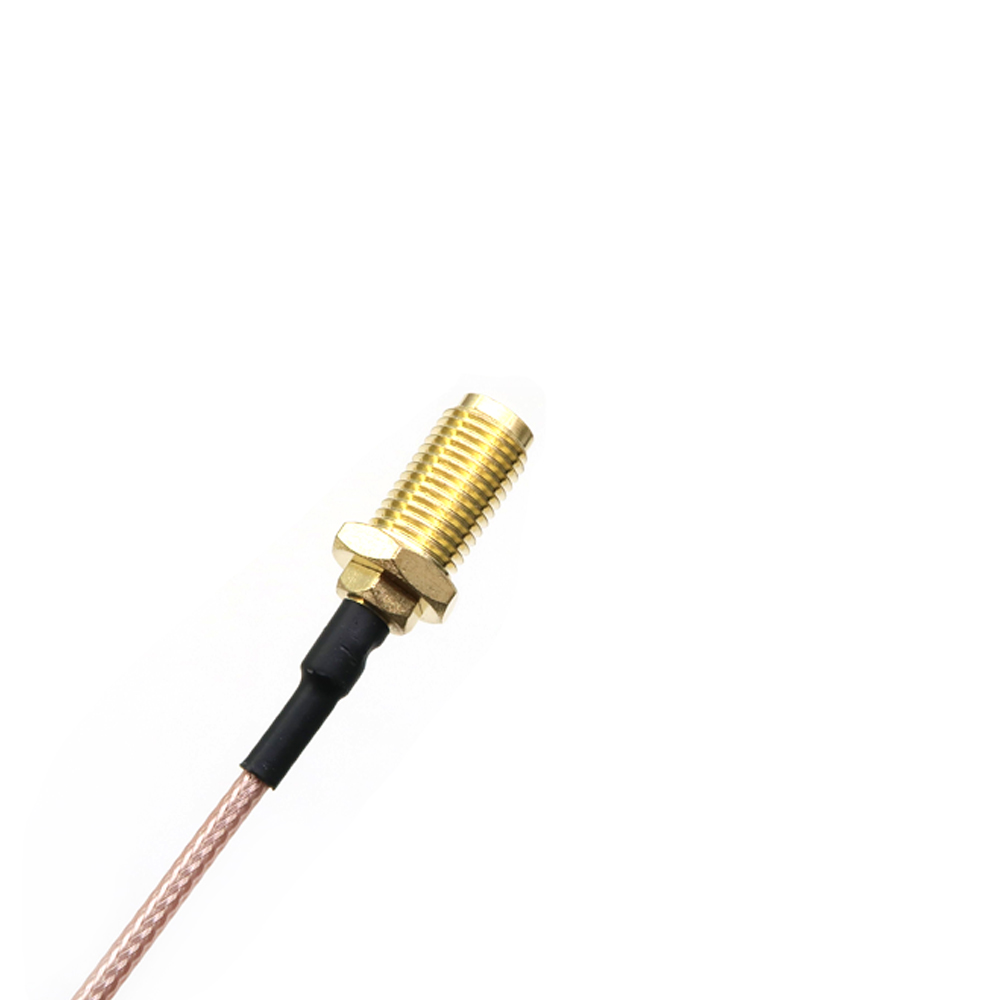

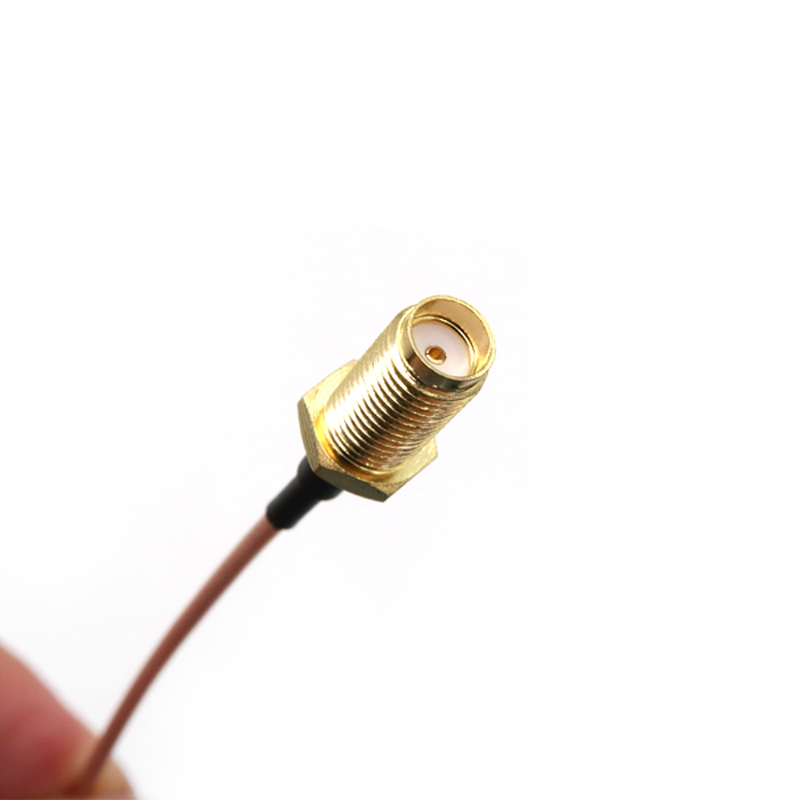

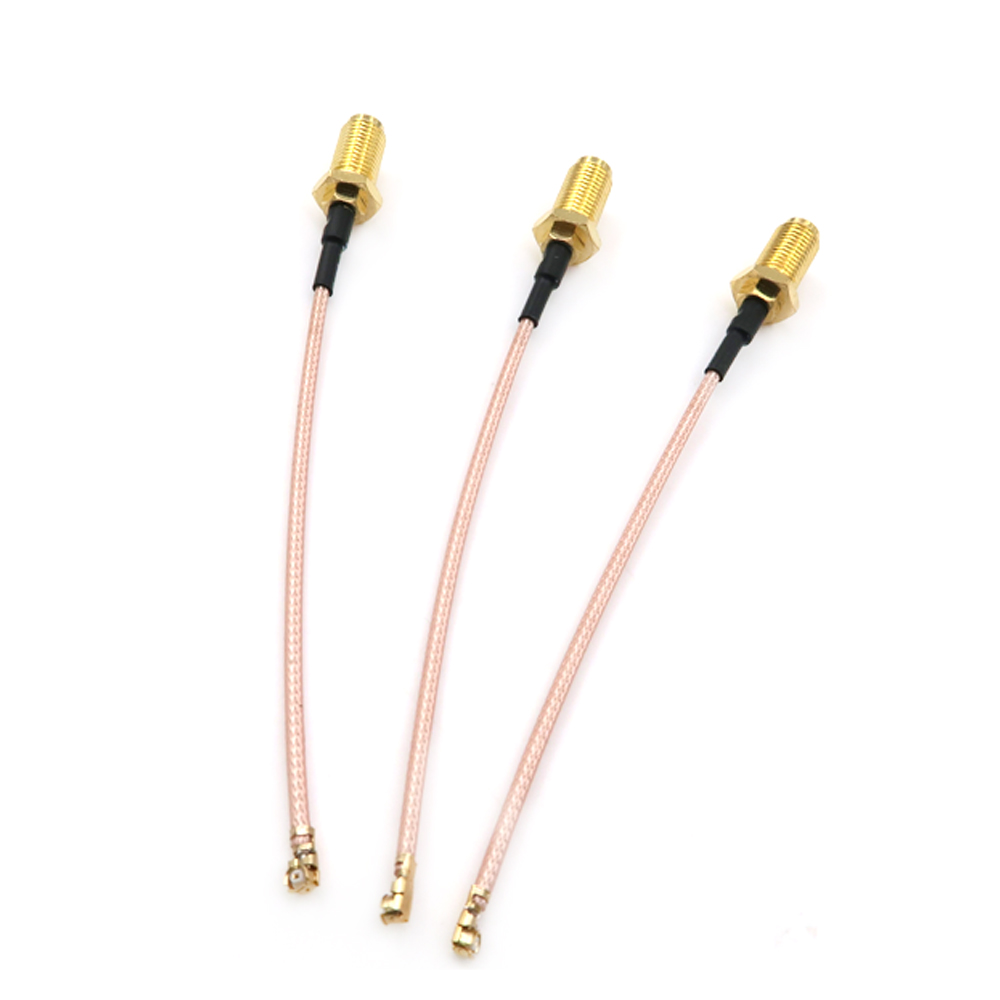

Conectorul mamă SMA pentru pereți etanși este construit din corp din alamă cu placare cu aur, având dielectric PTFE și contact central din alamă placată cu aur. Designul peretelui include o piuliță hexagonală pentru montarea pe panou, cu dimensiuni standard ale filetului de interfață SMA 50Ω. Carcasa conectorului oferă stabilitate mecanică atunci când este montată prin pereții șasiului echipamentului.

Conector U.FL (IPEX) și miez de cablu

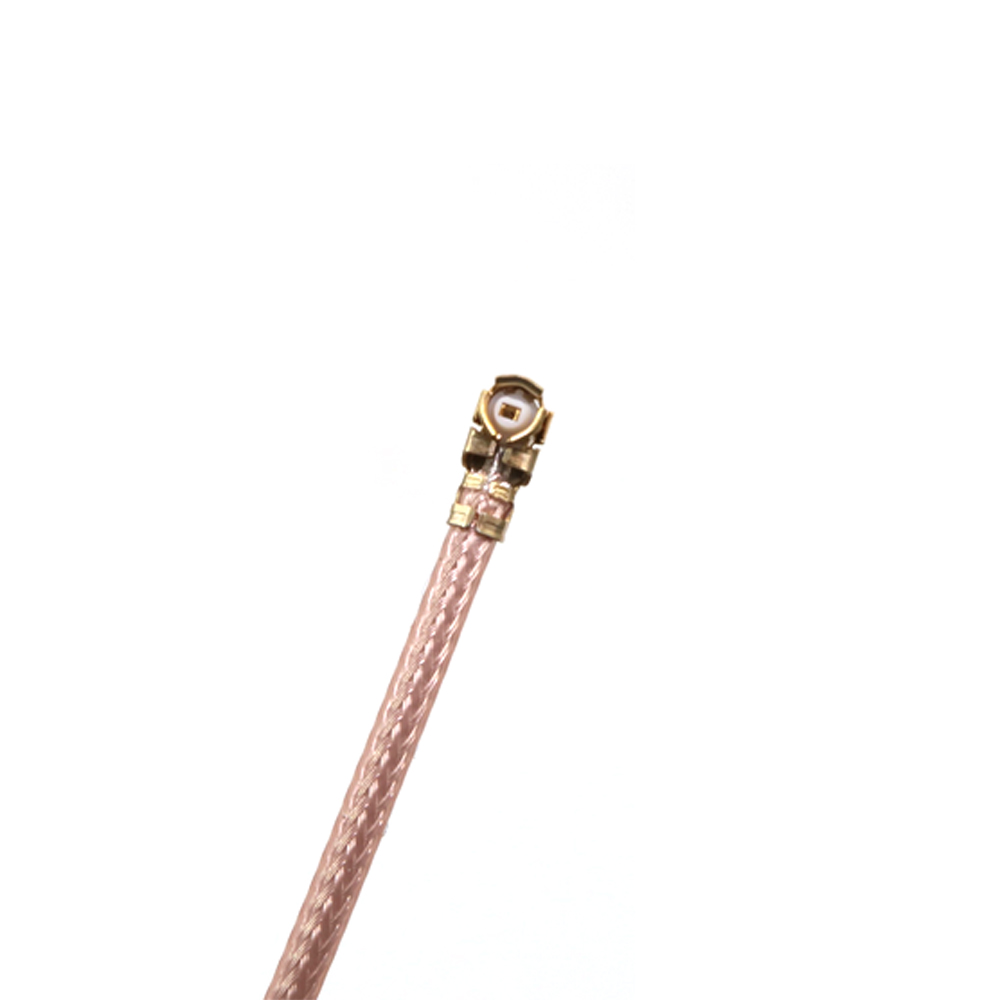

Conectorul U.FL (IPEX seria 1) măsoară 7,7 × 7,7 × 2,5 mm, făcându-l potrivit pentru configurații PCB cu spațiu limitat. Cablul micro coaxial de 1,13 mm constă dintr-un conductor interior din oțel placat cu cupru placat cu argint (SPCCS), izolație solidă din PTFE, scut din cupru placat cu argint și manta exterioară FEP. Această construcție menține impedanța constantă de 50Ω de-a lungul lungimii cablului, păstrând în același timp flexibilitatea pentru rutarea în spații înguste ale carcasei.

Specificații electrice și mecanice ale cablului SMA la U.FL

Aplicații de cablu RF Pigtail în sistemele industriale

Acest cablu pigtail SMA la IPEX servește ca jumper de antenă intern în echipamentele de comunicație fără fir. Scenariile obișnuite de implementare includ routere și puncte de acces Wi-Fi, module IoT celulare, receptoare GPS și GNSS, controlere de zbor de drone, unități de telemetrie contoare inteligente și noduri de senzori fără fir industrial. Se găsește, de asemenea, utilizare în setările de testare și măsurare în care este necesară interconectarea RF compactă între modulele montate pe PCB și porturile de testare externe. Acoperirea de frecvență de 6 GHz acceptă cele mai comune protocoale wireless de bandă ISM și bandă licențiate utilizate în operațiunile de afaceri.

Opțiuni de achiziție personalizate pentru ansamblu cablu RF

YZCONN produce acest ansamblu de cablu tip coadă cu parametri configurabili pentru a se potrivi cerințelor specifice proiectului. Personalizarea disponibilă include selecția lungimii cablului de la 30 mm la 1000 mm, tipuri alternative de conector, cum ar fi SMA tată, RP-SMA sau MMCX, și variații ale ecartamentului cablului, inclusiv opțiuni de 0,81 mm și 1,37 mm. Producția respectă termenii MOQ standard, cu unități de probă disponibile pentru verificarea prototipului înainte de comenzile de volum. Timpul de livrare variază în funcție de cantitatea comenzii și de complexitatea personalizării.

FAQ

Care este cantitatea minimă de comandă pentru cablurile SMA la IPEX cu lungime personalizată?

Configurațiile standard sunt disponibile pornind de la cantități de eșantion. Specificațiile de lungime personalizate urmează cerințele MOQ standard stabilite pentru producția de ansambluri de cabluri.

Acest cablu coadă de 1,13 mm poate fi folosit pentru aplicații Wi-Fi de 5,8 GHz?

Da, cablul acceptă intervale de frecvență de până la 6GHz, care acoperă benzile ISM de 2,4GHz și 5,8GHz utilizate în mod obișnuit în Wi-Fi și alte sisteme wireless cu rază scurtă.

Sunt conectorii atașați în prealabil sau trebuie efectuate lucrări de lipire la fața locului?

Toți conectorii sunt terminați din fabrică pe cablu. Fiecare ansamblu este supus testării de continuitate înainte de expediere, astfel încât nu este necesară lipire suplimentară în timpul instalării.

Care este pierderea tipică de inserție a acestui ansamblu de cablu?

Pierderea prin inserție variază în funcție de lungimea și frecvența cablului. Pentru un cablu de 100 mm la 2,4 GHz, pierderea de inserție tipică măsoară aproximativ 0,3 dB. Valorile pierderilor cresc atât cu frecvența cât și cu lungimea cablului.
