Что такое коаксиальный кабель в сборе? Практическое руководство по радиочастотным, автомобильным и промышленным применениям

Если вы работаете в радиочастотных системах, автомобильной электронике или промышленной автоматизации, вы, вероятно, сталкивались с коаксиальными кабельными сборками. Но что именно делает их такими важными и почему они до сих пор широко используются в высокочастотных системах?

В этом руководстве подробно и с инженерной точки зрения объясняются сборки коаксиальных кабелей, помогая вам понять их структуру, преимущества и практическое применение.

1. Что такое коаксиальный кабель в сборе?

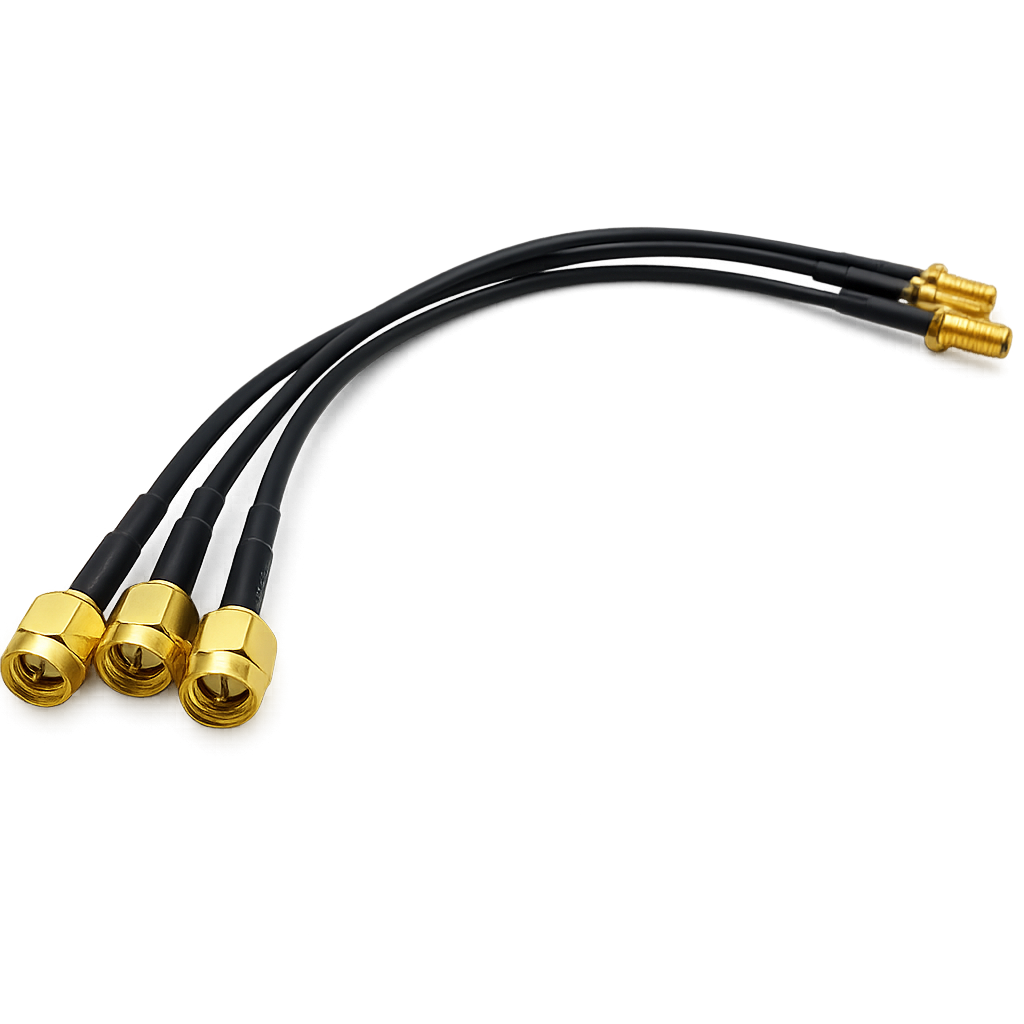

Коаксиальный кабель в сборе — это тип системы электрических межсоединений, предназначенной для передачи высокочастотных сигналов с минимальными потерями и помехами.

Обычно он состоит из:

• Коаксиальный кабель (среда передачи сигнала)

• РЧ-разъемы (например, SMA, BNC, FAKRA)

• Дополнительные экранирующие, формованные или встроенные конструкции жгутов.

В отличие от стандартных жгутов проводов, коаксиальные сборки специально разработаны для радиочастотных сигналов, передачи видео и высокоскоростной передачи данных.

2. Структура коаксиального кабеля.

Производительность коаксиальных сборок обусловлена ​​их уникальной многослойной структурой:

• Внутренний проводник – передает сигнал

• Диэлектрическая изоляция – сохраняет расстояние и контролирует импеданс.

• Внешний экран (оплетка или фольга) – обеспечивает обратный путь и экранирование от электромагнитных помех.

• Внешняя оболочка – защищает от вредного воздействия окружающей среды.

Такая концентрическая конструкция позволяет сигналам распространяться в виде электромагнитных волн, заключенных в кабеле, что делает коаксиальный кабель идеальным для высокочастотных применений.

3. Почему коаксиальные кабельные сборки до сих пор широко используются

✔ Превосходное экранирование электромагнитных помех

Внешний экран блокирует внешние помехи и предотвращает утечку сигнала, обеспечивая стабильную передачу.

✔ Стабильный импеданс (50 Ом/75 Ом)

Коаксиальные кабели имеют контролируемое сопротивление:

• 50 Ом → РЧ, антенны, автомобильные радары

• 75 Ом → видео, видеонаблюдение, вещание

Правильное согласование импеданса сводит к минимуму отражение и потери сигнала.

✔ Высокочастотная производительность

Коаксиальные кабели поддерживают сигналы от МГц до ГГц, что делает их пригодными для:

• Радиосвязь

• Автомобильный Ethernet (HSD)

• Системы камер и радаров

✔ Низкая потеря сигнала на расстоянии

По сравнению со многими альтернативами, коаксиальные кабели сохраняют целостность сигнала на больших расстояниях.

4. Распространенные типы коаксиальных кабельных сборок

По типу кабеля

• Серия RG (RG174, RG316, RG58, RG59)

• Коаксиальные кабели с низкими потерями

• Высокотемпературные кабели из ПТФЭ

По типу разъема

• РЧ-разъемы: SMA, SMB, BNC, MMCX.

• Автомобильные разъемы: ФАКРА, Мини-ФАКРА, HSD

По структуре сборки

• Одиночный коаксиальный кабель (точка-точка)

• Многоканальный коаксиальный кабель.

• Гибридный кабель (коаксиальный + питание + сигнал)

5. Типичные применения

Коаксиальные кабельные сборки широко используются в различных отраслях:

Автомобильная промышленность

• Системы камер (ADAS)

• Радарные датчики

• Информационно-развлекательная система и телематика

Телекоммуникации

• Базовые станции

• Линии питания антенны

Безопасность и видео

• Системы видеонаблюдения

• Трансляционная передача видео

Промышленное оборудование

• Высокоскоростные датчики

• Системы радиочастотного тестирования

6. Ключевые преимущества перед другими типами кабелей

По сравнению с витой парой или плоскими кабелями коаксиальные сборки обеспечивают:

• Улучшенные характеристики экранирования

• Снижение электромагнитных помех (EMI)

• Более высокая стабильность сигнала в шумной обстановке

• Надежная высокочастотная передача

Заключительные мысли

Коаксиальные кабельные сборки остаются важнейшим решением для современной электроники, поскольку они сочетают в себе:

• Высокочастотная возможность

• Высокая защита от помех

• Стабильная передача сигнала

Независимо от того, используются ли коаксиальные сборки в автомобильных радарах, радиочастотной связи или промышленных системах, они продолжают играть ключевую роль в надежной передаче сигналов.
