Контакты разъема , также известные как разъемы контактов или контакты разъема, являются фундаментальными компонентами современной электроники. Эти небольшие, но важные элементы служат мостом между различными частями электронных схем, обеспечивая соединение между платами, проводами и различными компонентами. По мере того, как мы углубляемся в мир штыревых разъемов, мы исследуем их универсальность, от простых конфигураций «контактных разъемов» до более специализированных типов, таких как «Прямоугольный штекерный разъем силового разъема», и их роль в создании надежных интерфейсов «разъема плата-плата».
Важность контактов разъема в электронике и конструкции печатных плат невозможно переоценить. Они предоставляют стандартизированный, гибкий и надежный метод создания электрических соединений, обеспечивающий модульную конструкцию, простую сборку и упрощенное обслуживание электронных устройств. От потребительских гаджетов до промышленного оборудования, контакты разъемов играют жизненно важную роль в объединении электронных компонентов.
По мере развития электроники развивались и контакты разъемов. То, что начиналось как простые разъемы, превратилось в разнообразное семейство компонентов, каждый из которых предназначен для удовлетворения конкретных потребностей постоянно расширяющегося мира электронного проектирования.
Чтобы понять выводы заголовка, мы должны сначала усвоить некоторые фундаментальные концепции:

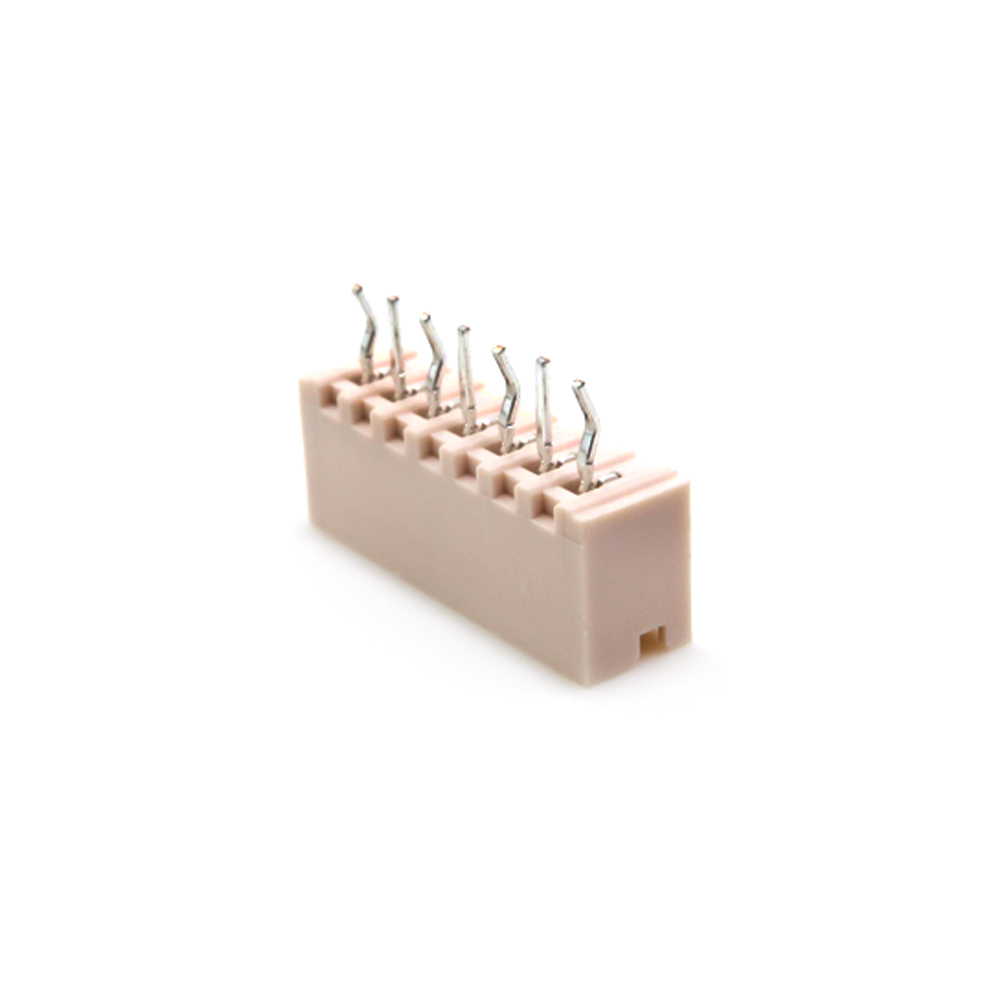

Основные сведения о разъеме с штыревой головкой. Штыревая головка обычно состоит из одного или нескольких рядов металлических штырей, встроенных в пластиковый корпус. Эти контакты выступают из корпуса, что позволяет вставлять их в соответствующие гнезда или припаивать непосредственно к печатным платам.
Разъемы «папа» и «мама»: разъемы «папа» имеют выступающие штыри, а разъемы «мама» имеют утопленные гнезда, предназначенные для установки штырей «папа». Это различие имеет решающее значение для создания правильных связей между компонентами.
Ключевые компоненты:
- Штыри: металлические проводники, по которым передаются электрические сигналы или мощность.
- Корпус: пластиковая конструкция, удерживающая контакты на месте и обеспечивающая изоляцию.
- Шаг: расстояние между центрами соседних штифтов, обычно измеряется в миллиметрах.
Понимание этих основ необходимо для выбора правильного разъема для конкретного применения и обеспечения правильного подключения в электронных конструкциях.
Выводы разъемов бывают самых разных конфигураций для удовлетворения различных потребностей:
По количеству строк:
- Один ряд: линейное расположение контактов.
- Двойной ряд: два параллельных ряда штифтов.
- Трехрядный и более: менее распространен, но используется в приложениях с высокой плотностью размещения.
По количеству контактов: количество контактов может варьироваться от 2 до 100 и более, в зависимости от требований приложения.
По высоте звука: Общие поля включают в себя:
- 2,54 мм (0,1 дюйма): самый стандартный шаг.
- 2,00 мм
- 1,27 мм
- 1,00 мм
- 0,8 мм: используется в приложениях с высокой плотностью размещения.
По ориентации:
- Прямые разъемы: контакты перпендикулярны поверхности платы.
- Разъёмы под прямым углом: контакты параллельны поверхности платы, идеально подходят для проектов с ограниченным пространством.
По типу крепления:
- Сквозное отверстие: контакты вставляются в отверстия в печатной плате и припаиваются.
- Поверхностный монтаж (SMT): контакты припаиваются непосредственно к поверхности печатной платы.
Специализированные типы:
- Заголовки коробок: окружены прямоугольным корпусом для лучшей защиты и выравнивания.
- Укладка заголовков: позволяет складывать платы друг на друга.
«Прямоугольный штекер разъема питания» представляет собой особый тип, который сочетает в себе прямоугольную ориентацию с штыревыми контактами, часто используемый для подключения питания в компактных конструкциях.
При выборе выводов разъема для проекта необходимо учитывать несколько ключевых характеристик:
Количество и расположение контактов: это определяет количество доступных соединений и расположение разъема.
Шаг: Расстояние между контактами влияет на размер разъема и совместимость с сопрягаемыми компонентами.
Длина и диаметр контакта. Эти факторы влияют на токопроводящую способность и механическую прочность разъема.
Номинальные значения тока и напряжения: разъемы предназначены для работы с определенными электрическими нагрузками, которые должны соответствовать требованиям применения.
Температурный диапазон: разъемы должны выдерживать рабочие температуры устройства, в котором они используются.
Долговечность: измеряется в циклах включения и показывает, сколько раз разъем можно подключать и отключать до выхода из строя.
Материалы и варианты покрытия: распространенные материалы включают латунь или фосфористую бронзу, а также варианты покрытия, такие как золото, олово или никель, для обеспечения коррозионной стойкости и улучшенной проводимости.
Например, в бытовой технике разъемы обычно имеют 2–20 контактов с номинальным током 1–3 А и напряжением 50–250 В. Напротив, промышленные устройства могут использовать разъемы с числом контактов до 50, номинальным током 2–5 А и напряжением 60–400 В.
Выводы находят применение в широком спектре отраслей:
Бытовая электроника и бытовая техника: используется везде, от смартфонов до стиральных машин, для внутренних соединений и интерфейсов.
Системы промышленной автоматизации и управления: необходимы для подключения датчиков, контроллеров и других компонентов в производственном оборудовании и оборудовании для управления технологическими процессами.
Автомобильная электроника: встречается в системах управления транспортными средствами, информационно-развлекательных устройствах и усовершенствованных системах помощи водителю (ADAS).
Аэрокосмическая и оборонная промышленность: используется в авионике, системах связи и другой критически важной электронике, где надежность имеет первостепенное значение.
Медицинские приборы и оборудование: присутствуют в диагностическом оборудовании, мониторах пациентов и терапевтических устройствах, где они должны соответствовать строгим стандартам надежности и безопасности.
Телекоммуникации: используется в сетевом оборудовании, вышках сотовой связи и другой коммуникационной инфраструктуре.
Интернет вещей и интеллектуальные устройства: необходим для подключения различных датчиков и модулей в устройствах Интернета вещей.
В каждой из этих отраслей разъемы играют решающую роль в создании модульных, удобных и надежных электронных систем.
Контакты разъема выполняют множество конкретных функций в электронном дизайне:
Соединения «плата-плата». Использование контактов разъема в качестве «разъема плата-плата» позволяет реализовать модульную конструкцию и упростить сборку/разборку сложных систем.
Соединения провод-плата: разъемы обеспечивают удобный способ подключения проводов к печатной плате без прямой пайки.
Прототипирование и макетирование. Заголовки необходимы при прототипировании, позволяя быстро подключаться и вносить изменения в процессе разработки.
Модульная конструкция в электронике: разъемы позволяют создавать взаимозаменяемые модули, упрощая производство и обслуживание.
Интерфейсы программирования и отладки. Такие интерфейсы, как JTAG и ISP, часто используют контакты разъема для подключения инструментов программирования и отладки.
Распределение мощности. Специализированные разъемы питания, в том числе прямоугольные штыревые разъемы питания, эффективно распределяют мощность по системе.
Маршрутизация и управление сигналами. Заголовки помогают организовывать и маршрутизировать различные сигналы между различными частями системы.
Эти варианты использования демонстрируют универсальность контактов разъема в электронном дизайне: от простых соединений до сложных системных архитектур.
Широкое использование штифтов вилки обусловлено несколькими ключевыми преимуществами:
Гибкость и модульность конструкции: разъемы позволяют легко реконфигурировать и модернизировать электронные системы.
Простая сборка и разборка: компоненты, соединенные с помощью разъемов, можно быстро разъединить для обслуживания или замены.
Упрощенное обслуживание и модернизация. Модульная конструкция с использованием разъемов упрощает ремонт или модернизацию определенных частей системы, не затрагивая другие.
Экономическая эффективность: разъемы обеспечивают стандартизированное, массовое решение для подключения, снижающее общие затраты на систему.
Стандартизация в различных отраслях: широкое распространение стандартных конфигураций разъемов обеспечивает совместимость между различными компонентами и системами.
Эти преимущества делают разъемы привлекательным вариантом для дизайнеров в различных отраслях, от бытовой электроники до промышленной автоматизации.
При включении выводов в конструкцию следует учитывать несколько факторов:
Выбор подходящего разъема для конкретных приложений. Учитывайте такие факторы, как количество контактов, шаг, ориентация и электрические требования.
Компоновка печатной платы и конструкция печатной платы. Обеспечьте правильное расстояние и выравнивание контактов разъема в конструкции печатной платы.
Обеспечение правильного выравнивания и соединения: спроектируйте корпуса и платы так, чтобы облегчить простое и правильное подключение разъемов.
Рекомендации для суровых условий эксплуатации. В промышленных или наружных применениях рассмотрите возможность использования герметичных или усиленных разъемов.
Целостность сигнала и аспекты электромагнитных помех и электромагнитной совместимости. Для высокоскоростных сигналов учтите влияние конструкции заголовка на целостность сигнала и возможные электромагнитные помехи.
Следование этим передовым практикам обеспечивает надежное и эффективное использование выводов в электронных конструкциях.
Процесс изготовления и сборки штифтов головки различается в зависимости от типа:
Техники пайки разъемов со сквозными отверстиями: обычно их припаивают волновой волной или припаивают вручную к печатным платам.
Процесс сборки SMT разъемов для поверхностного монтажа: они часто устанавливаются с помощью сборочных машин и паяются оплавлением.
Процедуры контроля качества и испытаний. Для обеспечения надежности разъемы должны пройти испытания на целостность электрической цепи и испытания на механическую нагрузку.
Автоматизация сборки выводов разъема. Многие производители используют автоматизированные процессы для вставки выводов в корпуса и крепления разъемов к печатным платам.
Правильные технологии изготовления и сборки имеют решающее значение для обеспечения надежности и производительности штыревых соединений вилки.
Штыревые разъемы, от простых «контактных разъемов» до специализированных типов, таких как «Прямоугольные штыревые разъемы силового разъема», являются незаменимыми компонентами современной электроники. Их роль в создании универсальных интерфейсов «плата-плата» и облегчении модульного проектирования сделала их повсеместными в различных отраслях.
Универсальность, надежность и экономичность штырей обеспечивают их неизменное значение в электронном проектировании. По мере развития технологий разъемы, несомненно, будут развиваться для решения новых задач, оставаясь важнейшим элементом в постоянно расширяющемся мире электроники.
Независимо от того, разрабатываете ли вы простой проект для хобби или сложную промышленную систему, понимание и правильное использование контактов разъема является ключом к созданию эффективных, удобных в обслуживании и надежных электронных устройств.
