YZCONN โรงงานที่กำหนดเอง FFC FPC 1.27 Pitch DIP Assembly สายเคเบิล LVDS แบบแบน

สายเคเบิล LVDS แบบแบน FFC FPC ขนาด 1.27 มม. พร้อมชุดประกอบ DIP มอบโซลูชันการเชื่อมต่อที่ประหยัดพื้นที่สำหรับแผง LCD ขนาดกะทัดรัด คอมพิวเตอร์โน้ตบุ๊ก และอุปกรณ์อิเล็กทรอนิกส์แบบพกพา สร้างขึ้นด้วยวัสดุที่ได้รับการจัดอันดับ AWM 20706 ซึ่งรองรับการทำงาน 105°C/60V และหน้าสัมผัสเคลือบทองเพื่อความสมบูรณ์ของสัญญาณที่เชื่อถือได้ การออกแบบแบนเรียบที่ยืดหยุ่นช่วยให้กำหนดเส้นทางได้ง่ายในพื้นที่ปิดที่แคบ YZ-Link ดำเนินการสายการผลิต FFC โดยเฉพาะด้วยเทคโนโลยีการเชื่อมแบบอัตโนมัติ รองรับการกำหนดค่าพินแบบกำหนดเองตั้งแต่ 6 พินถึง 60 พิน ในขณะที่ยังคงการควบคุมอิมพีแดนซ์ที่สม่ำเสมอสำหรับแอปพลิเคชันการแสดงผลที่มีความละเอียดสูงซึ่งต้องการการส่งข้อมูลที่ปราศจากข้อผิดพลาด

มีจำหน่าย:

จำนวน:



สอบถาม เพิ่มลงตะกร้า

แบบอย่าง:
สาย LVDS
ยี่ห้อ:
YZCONN
รหัส:
/

รายละเอียดสินค้า

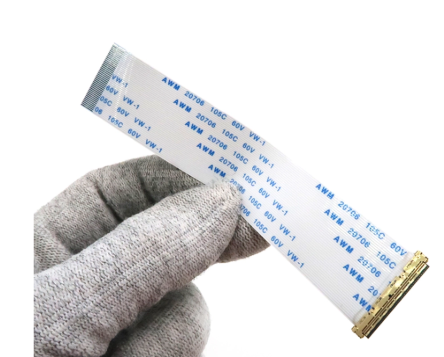

โครงสร้างและข้อมูลจำเพาะของสายเคเบิล Pitch FFC FPC LVDS ขนาด 1.27 มม

ภาพรวมโครงสร้างสายเคเบิล

สายเคเบิลแบบยืดหยุ่นแบบแบน (FFC/FPC) นี้มีระยะพิทช์ของตัวนำ 1.27 มม. พร้อมชุดประกอบ DIP (แพ็คเกจอินไลน์คู่) และตัวเชื่อมต่อ LVDS (Low-Voltage Differential Signaling) สายเคเบิลใช้ฐานฉนวน PET พร้อมตัวนำทองแดงชุบดีบุก รองรับการส่งข้อมูลความเร็วสูงที่เสถียรสำหรับจอแสดงผลและระบบควบคุมอุตสาหกรรม มีทั้งการกำหนดค่าทิศทางเดียวกันและทิศทางย้อนกลับเพื่อรองรับข้อกำหนดโครงร่างบอร์ดที่แตกต่างกัน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
รุ่นสินค้า	สาย LVDS
ยี่ห้อ	YZCONN
สนามตัวนำ	1.27มม
มาตรฐานสายเคเบิล	AWM20706
ระดับแรงดันไฟฟ้า	60V
คะแนนอุณหภูมิ	105°ซ
คะแนนความไวไฟ	โฟล์คสวาเก้น-1
ประเภทการประกอบ	กรมทรัพย์สินทางปัญญา
อินเทอร์เฟซตัวเชื่อมต่อ	แอลวีดีเอส
การรับรอง	UL, CE, ISO

สายเคเบิล Pitch FFC FPC LVDS ขนาด 1.27 มม

DIP Assembly LVDS Flat Cable ประสิทธิภาพทางไฟฟ้าและเครื่องกล

ลักษณะทางไฟฟ้า

อินเทอร์เฟซ LVDS รองรับการส่งสัญญาณดิฟเฟอเรนเชียลพร้อมอิมพีแดนซ์แบบควบคุม ซึ่งลดการรบกวนทางแม่เหล็กไฟฟ้าในการใช้งานที่มีข้อมูลจำนวนมาก สายเคเบิลแต่ละเส้นผ่านการทดสอบทางไฟฟ้า 100% ก่อนจัดส่ง รวมถึงการตรวจสอบความต่อเนื่องและการตรวจสอบความต้านทานของฉนวน เพื่อให้มั่นใจถึงการนำไฟฟ้าที่สม่ำเสมอทั่วทั้งตัวนำทั้งหมด อัตราแรงดันไฟฟ้า 60V ครอบคลุมสถานการณ์การเชื่อมต่อจอแสดงผลภายในและอุปกรณ์ต่อพ่วงส่วนใหญ่ในอุปกรณ์อิเล็กทรอนิกส์

คุณสมบัติทางกล

โปรไฟล์แบบเรียบช่วยให้ติดตั้งได้ประหยัดพื้นที่ในตู้ขนาดกะทัดรัด โครงสร้างที่ยืดหยุ่นช่วยให้สามารถกำหนดเส้นทางรอบๆ ส่วนประกอบภายในที่มีรัศมีการโค้งงอน้อย ชุดประกอบ DIP ให้ความเสถียรในการติดตั้งผ่านรูบน PCB เหมาะสำหรับการใช้งานที่มีการสั่นสะเทือนหรือการใช้งานซ้ำๆ หน้าสัมผัสของตัวเชื่อมต่อได้รับการชุบเพื่อรักษาความสมบูรณ์ของสัญญาณตลอดวงจรการผสมพันธุ์

วัสดุและการปฏิบัติตามข้อกำหนด

ตัวนำทำจากทองแดงชุบดีบุกเพื่อความต้านทานการกัดกร่อนและการบัดกรี ฉนวน PET ตรงตามมาตรฐาน AWM 20706 พร้อมการจัดประเภทสารหน่วงไฟ VW-1 โรงงานผลิตดำเนินงานภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO และผลิตภัณฑ์สำเร็จรูปมีเครื่องหมายการปฏิบัติตามข้อกำหนด UL และ CE สำหรับการเข้าสู่ตลาดสำคัญระดับโลก

สายเคเบิล FFC FPC LVDS แบบกำหนดเองสำหรับงานอุตสาหกรรม

อุปกรณ์เป้าหมายและกรณีการใช้งาน

ซีรีส์เคเบิลนี้ตอบสนองความต้องการด้านการจัดซื้อเชิงพาณิชย์ในหลายภาคส่วน การใช้งานทั่วไป ได้แก่ แผงจอแสดงผล LCD และ LED หน้าจอสัมผัสอุตสาหกรรม ระบบสาระบันเทิงในยานยนต์ การเชื่อมต่อภายในเครื่องพิมพ์และสแกนเนอร์ โมดูลกล้อง และอุปกรณ์โทรคมนาคม ฟอร์มแฟคเตอร์แบบแบนเหมาะอย่างยิ่งสำหรับอุปกรณ์ที่มีระยะห่างภายในจำกัด ซึ่งไม่สามารถเดินสายแบบกลมได้อย่างมีประสิทธิภาพ

ตัวเลือกการปรับแต่งสำหรับลูกค้าองค์กร

YZCONN นำเสนอโซลูชันสายเคเบิล FFC/FPC LVDS ที่ปรับแต่งตามความต้องการเฉพาะของแอปพลิเคชัน พารามิเตอร์ที่ปรับได้ ได้แก่ ความยาวสายเคเบิลโดยรวม จำนวนพิน การวางแนวตัวนำ (ประเภท A / ประเภท F) ประเภทตัวเชื่อมต่อ และการกำหนดค่าการป้องกัน มีการสนับสนุนทางวิศวกรรมสำหรับการเพิ่มประสิทธิภาพการออกแบบ ช่วยให้ผู้ซื้อจับคู่ข้อกำหนดสายเคเบิลกับขนาดอุปกรณ์และความต้องการสัญญาณที่แน่นอน

การผลิตสายเคเบิล YZCONN FFC และการควบคุมคุณภาพ

กระบวนการผลิต

การผลิตผสมผสานอุปกรณ์ตัดและปอกแบบอัตโนมัติเข้ากับสถานีบัดกรีที่มีความแม่นยำสำหรับการติดตัวเชื่อมต่อ LVDS การประกอบ DIP ดำเนินการบนเวิร์กสเตชันเฉพาะเพื่อรักษาการจัดตำแหน่งพินและคุณภาพของข้อต่อประสานที่สม่ำเสมอ ชุดการผลิตแต่ละชุดปฏิบัติตามคำแนะนำการทำงานที่บันทึกไว้พร้อมหมายเลขล็อตวัสดุที่สามารถตรวจสอบย้อนกลับได้

โปรโตคอลการตรวจสอบและทดสอบ

สายเคเบิลที่ทำเสร็จแล้วทุกเส้นผ่านการทดสอบความต่อเนื่องทางไฟฟ้าเพื่อยืนยันว่าไม่มีการเปิดหรือลัดวงจร การตรวจสอบด้วยสายตาจะตรวจสอบที่นั่งของตัวเชื่อมต่อ ลักษณะรอยประสาน และความสมบูรณ์ของฉนวน การตรวจสอบมิติเพิ่มเติมจะดำเนินการกับตัวอย่างชิ้นแรกจากการดำเนินการผลิตแต่ละครั้ง เพื่อยืนยันข้อกำหนดการวาดที่ตรงกับระยะพิทช์และความยาว

คำถามที่พบบ่อยเกี่ยวกับสาย Pitch LVDS ขนาด 1.27 มม

ปริมาณการสั่งซื้อขั้นต่ำสำหรับสายเคเบิล FFC LVDS แบบกำหนดเองคือเท่าใด

รายการแค็ตตาล็อกมาตรฐานมีจำหน่ายตั้งแต่ขนาดชุดงานต่ำ โดยทั่วไปข้อกำหนดเฉพาะที่กำหนดเองทั้งหมดจะต้องมีปริมาณการสั่งซื้อขั้นต่ำโดยขึ้นอยู่กับการตั้งค่าเครื่องมือและวัสดุ ตัวเลขเฉพาะจะได้รับเมื่อได้รับแบบหรือการอ้างอิงตัวอย่าง

ระยะเวลารอคอยสำหรับการสั่งซื้อสายเคเบิลแบน LVDS แบบกำหนดเองคือเท่าใด

โดยทั่วไปการกำหนดค่ามาตรฐานจะจัดส่งภายในหน้าต่างการผลิตมาตรฐาน ความยาวที่กำหนดเองหรือจำนวนพินที่ไม่เป็นมาตรฐานจำเป็นต้องมีการยืนยันตัวอย่างเพิ่มเติมและกำหนดการผลิต โดยมีการสื่อสารเวลารอคอยสินค้าที่แน่นอนหลังจากตรวจสอบข้อมูลจำเพาะแล้ว

สายเคเบิลระยะพิทช์ 1.27 มม. เหล่านี้เข้ากันได้กับแผงจอแสดงผล LVDS ทั้งหมดหรือไม่

ระยะพิทช์ 1.27 มม. เป็นมาตรฐาน FFC ทั่วไป แต่ความเข้ากันได้ขึ้นอยู่กับจำนวนพิน การวางแนวหน้าสัมผัส และการออกแบบตัวเรือนตัวเชื่อมต่อบนแผงเป้าหมาย ผู้ซื้อควรยืนยันจำนวนพินและการวางแนวพินก่อนทำการสั่งซื้อตามปริมาณ

ช่วงอุณหภูมิการทำงานของสายเคเบิล AWM 20706 FFC คือเท่าใด

สายเคเบิลมีระดับอุณหภูมิ 105°C ภายใต้ข้อกำหนด AWM 20706 ครอบคลุมสภาพแวดล้อมการทำงานเชิงพาณิชย์และอุตสาหกรรมในร่มโดยทั่วไป สำหรับการใช้งานที่อุณหภูมิสูงมาก แนะนำให้ปรึกษากับทีมวิศวกร
