Elektronik cihazlarımızın sorunsuz iletişim kurmasını sağlayan konektörleri hiç merak ettiniz mi? Böyle kritik bir bileşen 15 Pin başlık konnektörü . Bu makalede, 15 pinli bir başlık konnektörünün ne olduğunu, uygulamalarını ve çeşitli endüstrilerde neden hayati önem taşıyacağız. Ayrıca sınıflandırmalarını, özelliklerini ve diğer konektörlerle nasıl karşılaştırıldığını araştıracağız.

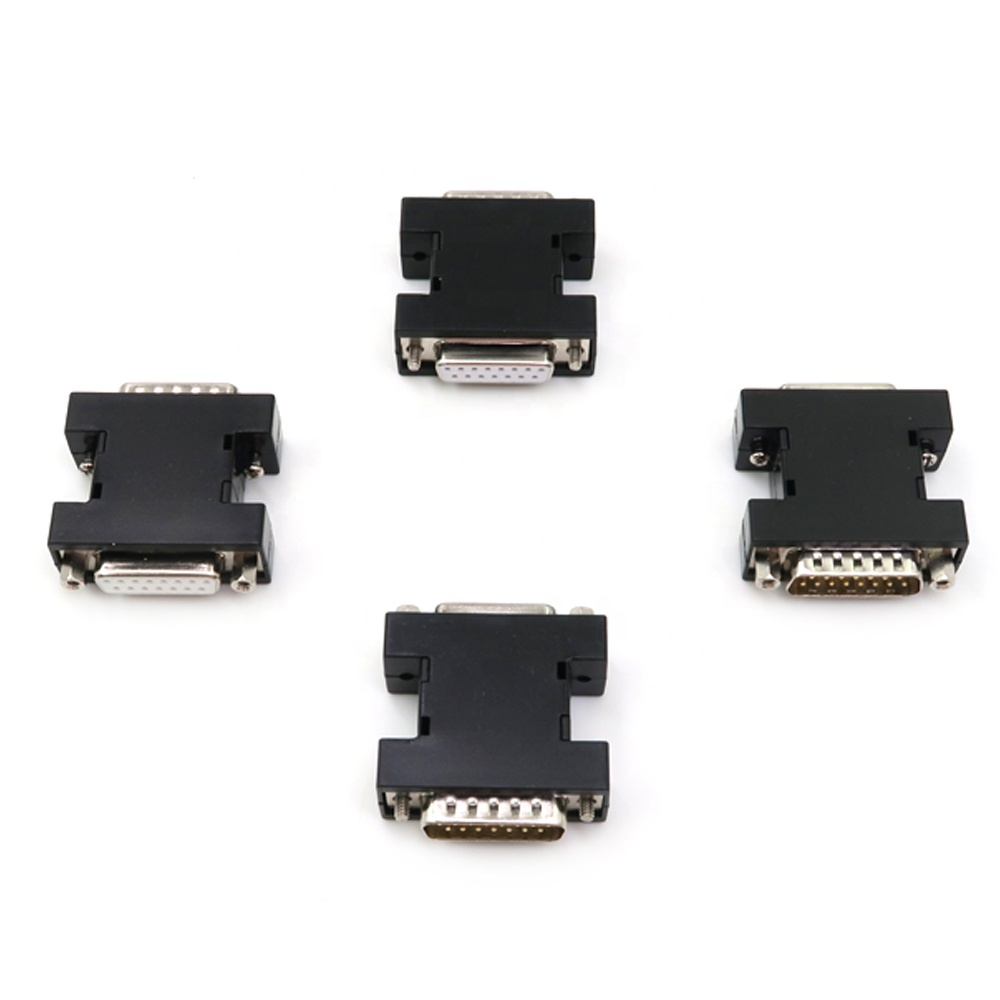

Genellikle 15 pin başlık konnektörü, DB15 konektörü , çeşitli elektronik cihazlarda kullanılan bir tür elektrik konnektörüdür. Bağlantıyı elektromanyetik parazitten (EMI) koruyan ve güvenli bir uyum sağlayan kendine özgü D-şekilli metal kalkanı nedeniyle 'd-sub ' olarak adlandırılır. 15 pimli versiyonda, uygulamaya bağlı olarak özellikle iki veya üç sırada düzenlenmiş 15 pine sahiptir.
Başlangıçta ITT Cannon tarafından 1950'lerde geliştirildi, D-sub konektörleri, bilgi işlem, telekomünikasyon ve endüstriyel ekipmanlarda veri kablolarını bağlamak için bir endüstri standardı haline gelmiştir. 15 pimli varyant, çok yönlülüğü ve güvenilirliği nedeniyle yaygın olarak kullanılmaktadır.
Bilgisayar Monitörleri (VGA bağlantıları)
Endüstriyel Makine Kontrolleri
Telekomünikasyon cihazları
Tıbbi Ekipman Arayüzleri
15 pin başlık konnektörünün tasarımı hem sağlam hem de işlevseldir. Mekanik destek sağlayan ve bağlanırken uygun hizalamayı sağlayan 'd ' şeklinde bir metal kalkandan oluşur. Kalkanın içinde sinyalleri, güç veya her ikisini iletebilen 15 pim vardır.
Pimler tipik olarak değişen uzunluklarda iki paralel sırada düzenlenmiştir:
| sıra | pim sayısı |
|---|---|
| Üst sıra | 8 pim |
| Alt sıra | 7 pim |
Bu kademeli düzenleme, gerekli bağlantıları korurken kompakt bir tasarıma izin verir.
Kontaklar: Tipik olarak pirinç veya fosfor bronzdan yapılmış, genellikle daha iyi iletkenlik ve korozyon direnci için altın veya teneke ile kaplanmıştır.
İzolatör: Genellikle dayanıklılık ve yalıtım sağlayan PBT (polibutilen tereftalat) gibi plastik malzemelerden yapılmıştır.
Kabuk: EMI koruması için genellikle metal (çelik veya çinko alaşımı gibi) veya daha hafif uygulamalar için plastik.
Her biri belirli uygulamalar ve gereksinimler için tasarlanmış birkaç tip 15 pin başlık konektörü vardır.
Standart Yoğunluk: Bu konektörler iki sıra halinde düzenlenmiş pimlere sahiptir ve analog video monitörlerinde (VGA konektörlerinde) yaygın olarak kullanılır.
Yüksek Yoğunluk: Bunlar, üç sıra halinde düzenlenmiş pimlere sahiptir ve aynı konektör boyutunda daha fazla pim sağlar. Genellikle modern bilgi işlem ve iletişim ekipmanlarında kullanılırlar.
Lehim Türü: Kabloları konektör pimlerine lehimlemeyi gerektirir ve güvenli ve kalıcı bir bağlantı sağlar.
Lehimsiz Tip: Lehimleme ekipmanına ihtiyaç duymadan daha kolay kurulum sağlayarak vida terminalleri veya kıvırma kullanır. . D-Sub kaput genellikle bu konektörlerle montajı korumak ve sabitlemek için kullanılır.

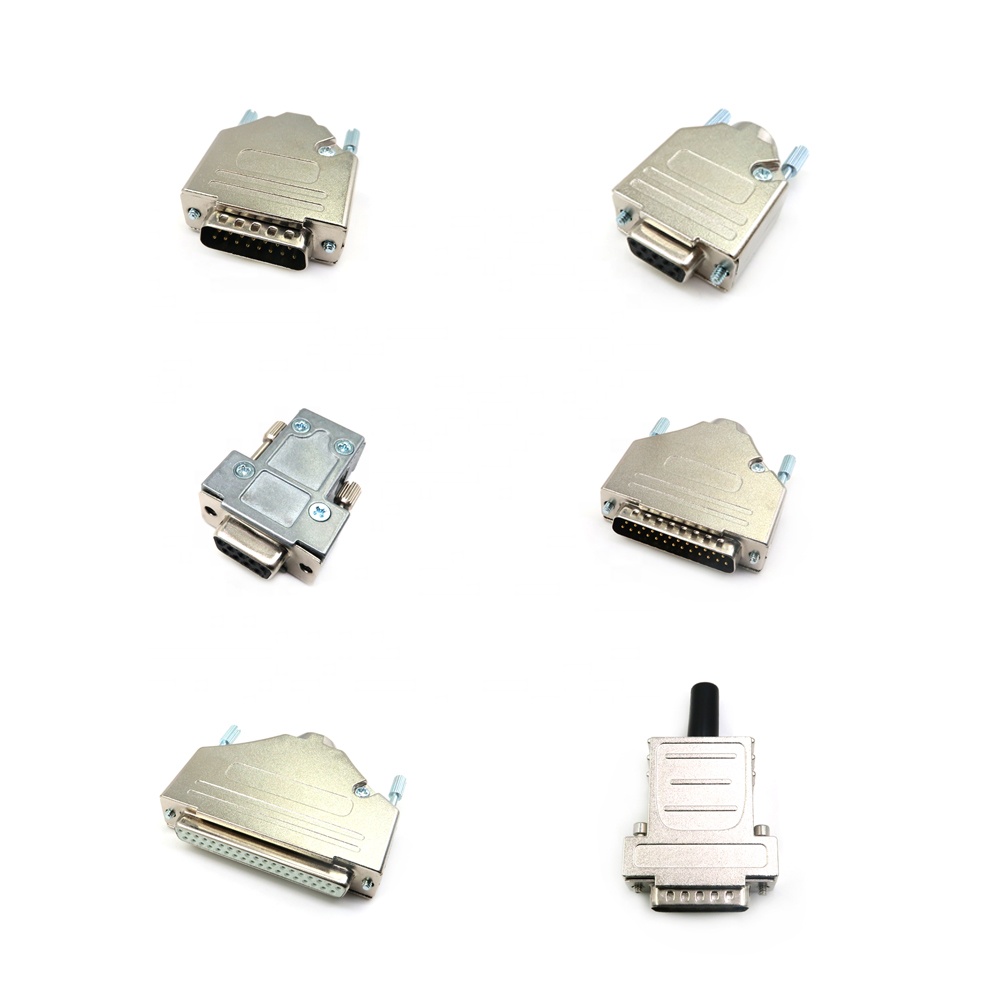

D-sub konektörü için önemli bir aksesuar D-Sub muhafazası olarak da bilinen D-Sub kaput. Konnektöre ek koruma ve mekanik destek sağlar.
Konnektörü fiziksel hasardan korur.
Elektromanyetik girişimlere karşı kalkanlar.
Kablolar için gerinim rahatlama sağlar.
Bağlantının genel dayanıklılığını artırır.
Malzeme ve tasarıma göre kategorize edilebilirler:
Metal davlumbazlar: Üstün ekranlama sunar ve endüstriyel ortamlar için idealdir.
Plastik davlumbazlar: Hafif ve genel elektronik cihazlar için uygun.
Daha fazla ayrıntı için, Metal davlumbazlı DB15 D-Sub konektörleri.
15 pin başlık konnektörünün çok yönlülüğü, birden fazla sektörde popüler hale getirir.
Analog video sinyalleri aktararak monitörler ve bilgisayarlar arasındaki VGA bağlantıları için yaygın olarak kullanılır.
Dayanıklılık ve güvenilirlikleri sayesinde kontrol arayüzleri için makinelerde kullanılır.
Veri aktarımı için ağ ekipmanlarında ve iletişim cihazlarında kullanılmaktadır.
Güvenli ve istikrarlı bağlantıların kritik olduğu tıbbi cihazlarda kullanılır.
Bu konektörlerin yaygın kullanımda kalmasının birkaç nedeni vardır:
Güvenilirlik: Sağlam tasarım zamanla sabit bağlantılar sağlar.
Çok yönlülük: Analog ve dijital dahil olmak üzere çeşitli sinyal tipleri için uygundur.
Kullanım kolaylığı: Lehim veya lehimsiz seçeneklerle basit kurulum.
Kullanılabilirlik: Yaygın olarak üretilir, bunları kolayca değiştirilebilir hale getirir.
15 pin başlık konnektörü popüler olsa da, diğer konektörlere karşı nasıl biriktiğini anlamak önemlidir.
HDMI konektörleri, d-sub konektörlerinin analog sinyallerinden daha yüksek kalite sağlayan dijital ses ve video sinyallerini iletir. Bununla birlikte, eski sistemler ve bazı endüstriyel uygulamalar için D-Sub konektörleri alakalı kalır.
USB konektörleri evrensel seri veri iletimi ve güç kaynağı için tasarlanmıştır. D-sub konektörleri, birden fazla sinyal tipinin tek bir konektörden iletime ihtiyacı olduğunda tercih edilir.
Uygun kurulum ve bakım konektörlerin uzun ömürlülüğünü ve performansını sağlayın.
Erkek ve dişi konektörler arasındaki uyumluluğu sağlayın.
Koruma için uygun D-Sub kaputunu kullanın.
Bağlantıları önlemek için vidaları güvenli bir şekilde sıkın.
Aşınma veya korozyon belirtileri düzenli olarak inceleyin.
Konektörleri temiz ve enkazdan uzak tutun.
Hasarlı bileşenleri derhal değiştirin.
Uygun 15 pin başlık konnektörünün seçilmesi özel ihtiyaçlarınıza bağlıdır.
Uygulama: Endüstriyel, ticari veya kişisel kullanım için olup olmadığını belirleyin.
Çevre: Nem, toz veya EMI'ye maruz kalmayı düşünün.
Kurulum yöntemi: Lehim ve lehimsiz seçenekler arasında karar verin.
Aksesuarlar: Davlumbazlar gibi ek bileşenlerin gerekli olup olmadığını belirleyin.
İhtiyaçlarınızı karşılamak için çeşitli konektörler sunuyoruz. Lehimsiz tesisler için bizim Seri 2 satır lehimsiz konektörler mükemmel bir seçimdir.
15 pin başlık konnektörü, güvenilirliği ve çok yönlülüğü nedeniyle çeşitli endüstrilerde hayati bir bileşen olmaya devam etmektedir. Özelliklerini ve uygulamalarını anlamak, fabrikaların, distribütörlerin ve toptancıların bağlantı ihtiyaçları için bilinçli kararlar vermesine yardımcı olabilir. İster standart bir konektör ister özel bir çözüme ihtiyacınız olsun, doğru seçim optimum performans ve uzun ömür sağlar.
