Đầu nối loại AD, thường được gọi là đầu nối D-subminiature hoặc D-sub, là một thiết bị không thể thiếu trong thế giới điện tử. Những đầu nối này nổi tiếng với tấm chắn kim loại hình chữ D đặc biệt, mang lại sự hỗ trợ cơ học và đảm bảo định hướng thích hợp trong quá trình kết nối. Thiết kế giảm thiểu nhiễu điện từ, khiến chúng trở nên lý tưởng cho nhiều ứng dụng. Trong bài viết này, chúng ta sẽ đi sâu vào sự phức tạp của đầu nối loại D, khám phá cách phân loại, cách sử dụng và ý nghĩa của chúng trong công nghệ hiện đại.

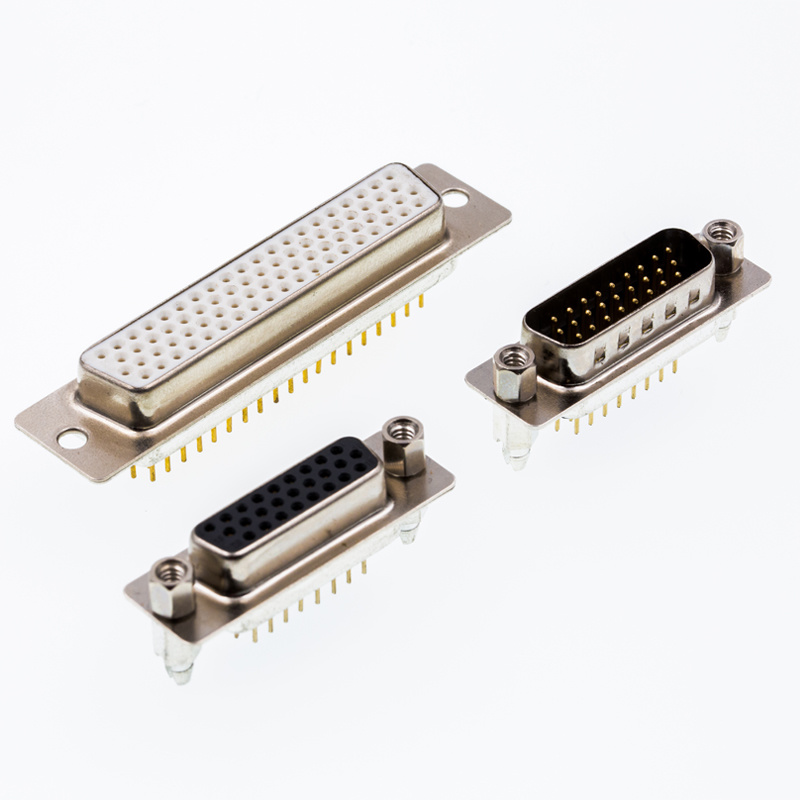

Đầu nối loại D là đầu nối điện có các hàng chân hoặc ổ cắm song song, được bao quanh bởi một tấm chắn kim loại có hình chữ 'D'. Thiết kế này đảm bảo hướng phích cắm chính xác và cung cấp khả năng che chắn khỏi nhiễu điện từ. Chúng phổ biến trong phần cứng máy tính, tự động hóa công nghiệp, thiết bị liên lạc, v.v.
Một trong những thành phần chính liên quan đến đầu nối loại D là Mũ trùm đầu D-SUB . Nắp đậy D-SUB, hay vỏ bọc, rất cần thiết để bảo vệ và cố định các đầu nối loại D. Nó tăng cường độ bền và độ tin cậy của các kết nối, đặc biệt là trong môi trường mà ứng suất cơ học hoặc nhiễu điện từ là mối lo ngại.
Đầu nối loại D điển hình bao gồm:
Metal Shield: Cung cấp hỗ trợ cơ học và che chắn EMI.
Chất cách điện: Giữ các chân hoặc ổ cắm tại chỗ.
Chân hoặc ổ cắm: Các tiếp điểm kim loại mang tín hiệu điện.
D SUB Hood : Vỏ bảo vệ giúp tăng cường độ bền.
Đầu nối loại D có thể được phân loại dựa trên một số yếu tố, bao gồm loại vỏ, cách sắp xếp chân cắm, số lượng chân cắm, phụ kiện và trường ứng dụng.
Loại vỏ đề cập đến vật liệu vỏ và thiết kế của Mũ trùm D-SUB. Có hai loại chính:
Vỏ kim loại: Cung cấp độ bền cơ học cao và khả năng che chắn EMI tuyệt vời. Lý tưởng cho môi trường công nghiệp và khắc nghiệt.
Vỏ nhựa: Nhẹ với đặc tính cách nhiệt. Thích hợp cho các thiết bị điện tử nói chung và môi trường văn phòng.
Cách sắp xếp chân cắm mô tả cách định vị các chân trong đầu nối:
Chèn thẳng (Thẳng đứng): Các chân vuông góc với đế của đầu nối.
Chèn góc (Góc phải): Các chốt được kết nối ở một góc với đế, cho phép lắp đặt cấu hình thấp.
Số lượng chân xác định công suất của đầu nối và được chọn dựa trên yêu cầu ứng dụng. Các cấu hình phổ biến bao gồm:
| Loại trình kết nối | Số lượng chân | Các ứng dụng phổ biến |
|---|---|---|
| DE-9 | 9 chân | Cổng nối tiếp (RS-232) |
| DA-15 | 15 chân | Kết nối VGA cũ |
| DB-25 | 25 chân | Cổng song song |
Ví dụ, một Đầu nối D sub 9 chân thường được sử dụng cho truyền thông nối tiếp. Mũ trùm D-SUB phải phù hợp với số lượng chân cắm để đảm bảo vừa khít và hoạt động tốt.
Các phụ kiện khác nhau nâng cao chức năng của đầu nối loại D:
Cơ chế khóa vít: Cố định đầu nối vào đúng vị trí để tránh tình trạng ngắt kết nối do vô tình.
Mũ chống bụi: Bảo vệ các đầu nối không sử dụng khỏi bụi và mảnh vụn.
Khe cắm nhãn: Tạo điều kiện dễ dàng xác định các kết nối.
Kẹp cáp: Giúp giảm căng cho cáp, tăng cường độ bền.
Đầu nối loại D rất linh hoạt và được sử dụng trong nhiều ngành công nghiệp khác nhau:
Phần cứng máy tính: Kết nối cho màn hình, máy in và thiết bị ngoại vi.
Tự động hóa công nghiệp: Giao diện cho hệ thống điều khiển và máy móc.
Thiết bị truyền thông: Giao diện mạng và truyền dữ liệu.
Thiết bị y tế: Kết nối đáng tin cậy cho thiết bị đo nhạy cảm.
Sự phổ biến của Đầu nối loại D bắt nguồn từ một số ưu điểm:
Thiết kế chắc chắn đảm bảo kết nối ổn định, giảm nguy cơ mất hoặc gián đoạn tín hiệu. Tấm chắn kim loại giúp bảo vệ chống lại nhiễu điện từ, yếu tố rất quan trọng trong môi trường tập trung nhiều thiết bị điện tử.
Với nhiều kích cỡ và cấu hình khác nhau, đầu nối loại D có thể phục vụ nhiều ứng dụng. Cho dù đó là để truyền dữ liệu đơn giản hay máy móc công nghiệp phức tạp, đều có đầu nối loại D phù hợp với nhiệm vụ.
Thiết kế tiêu chuẩn hóa cho phép lắp đặt và thay thế đơn giản. Các đầu nối được thiết kế để ngăn chặn việc kết nối không chính xác, giảm thiểu nguy cơ hư hỏng chân cắm hoặc thiết bị.
Việc chọn đầu nối loại D thích hợp liên quan đến việc xem xét một số yếu tố:
Hiểu các yêu cầu về điện và cơ khí của ứng dụng của bạn. Xem xét loại tín hiệu (analog hoặc kỹ thuật số), môi trường (công nghiệp hoặc văn phòng) và ứng suất cơ học mà đầu nối có thể gặp phải.
Đảm bảo đầu nối có số lượng chân thích hợp cho ứng dụng của bạn. Quá tải đầu nối có thể dẫn đến suy giảm hoặc hỏng tín hiệu.
Chọn đầu nối có vật liệu vỏ phù hợp với môi trường. Vỏ kim loại mang lại độ bền vượt trội và khả năng bảo vệ EMI, trong khi vỏ nhựa nhẹ hơn và có thể phù hợp cho các ứng dụng ít đòi hỏi hơn.
Mũ trùm D-SUB đóng vai trò quan trọng trong việc bảo vệ các đầu nối loại D. Nó cung cấp hỗ trợ cơ học, bảo vệ môi trường và có thể nâng cao tính thẩm mỹ của cụm đầu nối.
Bảo vệ: Bảo vệ đầu nối khỏi hư hỏng vật lý, bụi và hơi ẩm.
Che chắn EMI: Mũ trùm kim loại có thể làm giảm nhiễu điện từ.
Giảm căng thẳng: Ngăn ngừa căng thẳng trên các khớp nối cáp và đầu nối.
Tùy chỉnh: Có nhiều kích cỡ và cấu hình khác nhau để phù hợp với nhu cầu cụ thể.
Khi lựa chọn D và các phụ kiện như Mũ trùm D-SUB, điều cần thiết là phải đảm bảo chúng đáp ứng các tiêu chuẩn ngành. Việc tuân thủ đảm bảo tính tương thích và an toàn trên các thiết bị và hệ thống khác nhau.
Tiêu chuẩn IEC: Tiêu chuẩn quốc tế về đầu nối điện.
Chứng nhận UL: Tiêu chuẩn an toàn cho các thiết bị điện tại Hoa Kỳ.
Tuân thủ RoHS: Hạn chế các chất độc hại trong thiết bị điện và điện tử.
Bất chấp sự xuất hiện của các công nghệ đầu nối mới hơn, đầu nối loại D vẫn phù hợp do độ tin cậy và độ bền của chúng. Chúng tiếp tục phát triển với những tiến bộ về vật liệu và thiết kế, đáp ứng nhu cầu của các ứng dụng hiện đại.
Những đổi mới bao gồm:
Thu nhỏ: Đầu nối nhỏ hơn cho các thiết bị nhỏ gọn.
Bảo vệ môi trường: Tăng cường bảo vệ chống lại môi trường khắc nghiệt.
Cấu hình mật độ cao: Nhiều chân hơn trong cùng một diện tích để tăng cường chức năng.
Đầu nối loại D là nền tảng trong lĩnh vực điện tử, cung cấp các giải pháp đáng tin cậy và linh hoạt cho vô số ứng dụng. Hiểu được cách phân loại, lợi ích và cách sử dụng hợp lý của chúng là điều cần thiết đối với các kỹ sư, nhà sản xuất cũng như kỹ thuật viên.
Khi chọn đầu nối loại D, hãy xem xét các yêu cầu cụ thể cho ứng dụng của bạn, bao gồm cả nhu cầu về các phụ kiện như Mũ trùm D-SUB. Bằng cách đó, bạn đảm bảo hiệu suất tối ưu, tuổi thọ và độ tin cậy của thiết bị.
Để biết thêm thông tin về đầu nối loại D và khám phá nhiều loại sản phẩm chất lượng cao, hãy truy cập trang của chúng tôi trên đầu nối loại d.
