Oletko koskaan miettinyt liittimiä, jotka pitävät elektronisia laitteitamme kommunikoidessaan saumattomasti? Yksi tällainen kriittinen komponentti on 15 nastainen otsikkoliitin . Tässä artikkelissa sukeltamme syvälle siihen, mikä on 15 -nastainen otsikkoliitin, sen sovellukset ja miksi se on elintärkeää eri toimialoilla. Tutkimme myös sen luokituksia, ominaisuuksia ja sitä, miten sitä verrataan muihin liittimiin.
15 -nastainen otsikkoliitin, jota usein kutsutaan DB15 -liitin on tyyppinen sähköliitin, jota käytetään erilaisissa elektronisissa laitteissa. Se on nimeltään 'D-sub ', koska se on erottuva D-muotoinen metallisuoja, joka suojaa yhteyden sähkömagneettisilta häiriöiltä (EMI) ja varmistaa turvallisen istuvuuden. 15-nastaisessa versiossa on erityisesti 15 nastata, jotka on järjestetty kahteen tai kolmeen riviin sovelluksesta riippuen.
Alun perin ITT Cannon kehitti 1950 -luvulla, D-sub-liittimistä on tullut alan standardi tietokaapeleiden yhdistämisessä tietojenkäsittelyssä, televiestinnässä ja teollisuuslaitteissa. 15-nastaista varianttia on käytetty laajasti sen monipuolisuuden ja luotettavuuden vuoksi.
Tietokoneen näytöt (VGA -yhteydet)
Teollisuuskoneen hallinta
Televiestintälaitteet
Lääketieteellisten laitteiden rajapinnat
15 -nastaisen otsikon liittimen suunnittelu on sekä vankka että toimiva. Se koostuu metallisuojasta, joka muodostaa 'd ', joka tarjoaa mekaanisen tuen ja varmistaa oikean kohdistuksen kytkemällä. Kilven sisällä on 15 nastaa, jotka voivat lähettää signaaleja, voimaa tai molempia.
Tappit on tyypillisesti järjestetty kahteen rinnakkaisriviin, joiden pituus
| on | vaihteleva |
|---|---|
| Ylin rivi | 8 nastat |
| Alarivi | 7 nastat |
Tämä porrastettu järjestely mahdollistaa kompaktin suunnittelun säilyttäen tarvittavat yhteydet.
Koskettimet: Tyypillisesti messinki- tai fosforiprinssistä, usein päällystetty kullalla tai tinalla paremman johtavuuden ja korroosionkestävyyden saavuttamiseksi.
Eriste: Yleensä rakennettu muovimateriaaleista, kuten PBT (polybutyleenitereftalaatti), jotka tarjoavat kestävyyden ja eristyksen.
Kuori: Usein metalli (kuten teräs tai sinkkiseos) EMI-suojausta varten tai muovia kevyempiä sovelluksia varten.
On olemassa monen tyyppisiä 15 -nastaisia otsikkoliittimiä, jotka kukin on suunniteltu tiettyihin sovelluksiin ja vaatimuksiin.
Vakiotiheys: Näissä liittimissä on nastat, jotka on järjestetty kahteen riviin ja niitä käytetään yleisesti analogisissa videomonitorissa (VGA -liittimet).
Suuri tiheys: Näissä on nastat, jotka on järjestetty kolmeen riviin, mikä mahdollistaa lisää nastat samassa liittimen koossa. Niitä käytetään usein nykyaikaisissa laskenta- ja viestintälaitteissa.
Juotostyyppi: Vaatii johtojen juottamisen liittimen nastaihin tarjoamalla turvallisen ja pysyvän yhteyden.
Juoteton tyyppi: hyödyntää ruuviterminaaleja tai puristamista, mikä mahdollistaa asennuksen helpomman asennuksen tarvetta juotoslaitteisiin. Se D-sub-huppua käytetään usein näiden liittimien kanssa kokoonpanon suojaamiseksi ja kiinnittämiseksi.

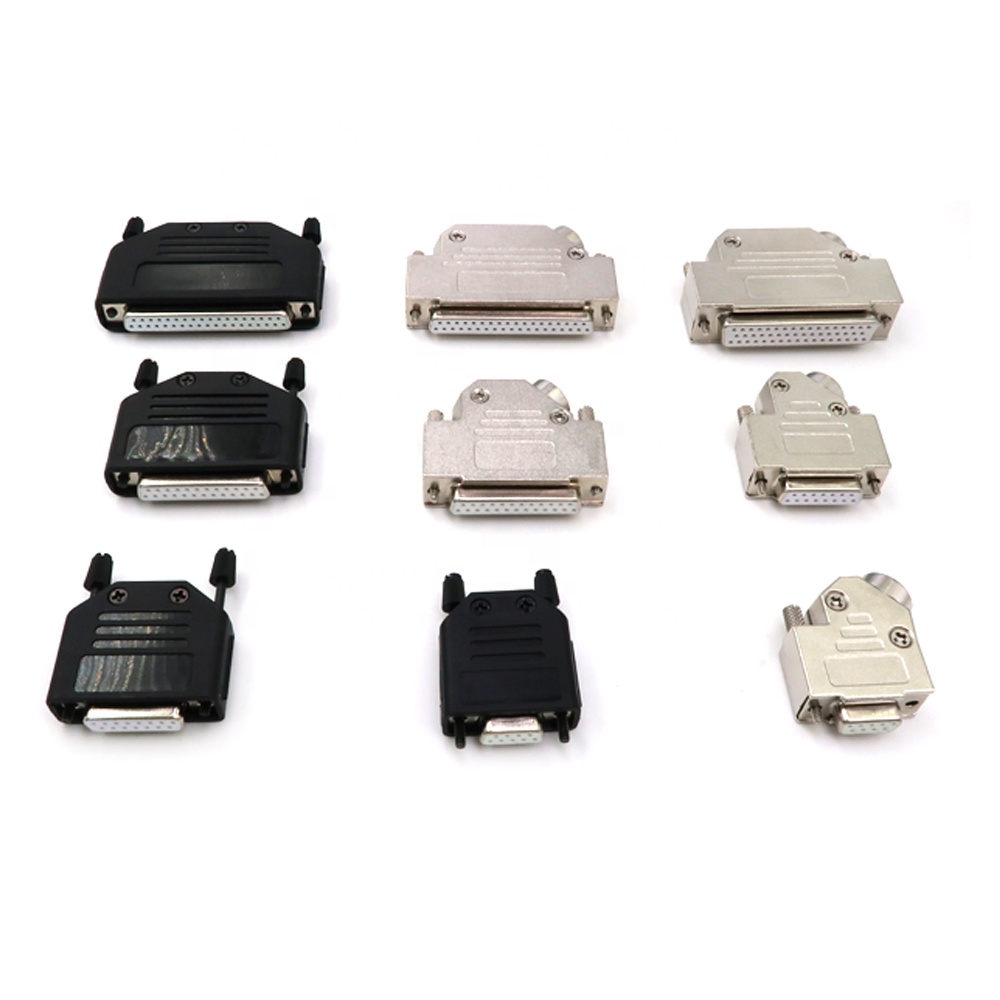

D-sub-liittimen ratkaiseva lisävaruste on D-sub-huppu , joka tunnetaan myös nimellä D-sub-kotelo. Se tarjoaa liittimelle lisäsuojaa ja mekaanista tukea.
Suojaa liitin fyysisiltä vaurioilta.
Suojaa sähkömagneettisia häiriöitä vastaan.
Tarjoaa kaapeleiden kannan helpotusta.
Parantaa yhteyden yleistä kestävyyttä.
Ne voidaan luokitella materiaalin ja suunnittelun perusteella:
Metalliluukut: Tarjoa erinomainen suojaus ja ovat ihanteellisia teollisuusympäristöihin.
Muovihuukut: Kevyt ja sopii yleisiin elektronisiin laitteisiin.
Katso lisätietoja valikoimastamme DB15 D-Sub -liittimet metalliluukuilla.
15 -nastaisen otsikkoliittimen monipuolisuus tekee siitä suositun useilla toimialoilla.
Laajasti käytettynä näyttöjen ja tietokoneiden välisiin VGA -yhteyksiin lähettämällä analogisia videosignaaleja.
Käytetään koneilla ohjausrajapinnoille niiden kestävyyden ja luotettavuuden ansiosta.
Työskentelee verkottumislaitteissa ja viestintälaitteissa tiedonsiirtoa varten.
Käytetään lääkinnällisissä laitteissa, joissa turvalliset ja vakaat yhteydet ovat kriittisiä.
On useita syitä, miksi nämä liittimet ovat edelleen laajalle levinneitä:
Luotettavuus: Vahva muotoilu varmistaa vakaat yhteydet ajan myötä.
Monipuolisuus: Sopii erilaisille signaalityypeille, mukaan lukien analoginen ja digitaalinen.
Helppokäyttöisyys: Yksinkertainen asennus juotos- tai juottamattomien vaihtoehtojen kanssa.
Saatavuus: laajalti tuotettu, mikä tekee niistä helposti vaihdettavia.
Vaikka 15 -nastainen otsikkoliitin on suosittu, on välttämätöntä ymmärtää, kuinka se pinotaan muita liittimiä vastaan.
HDMI-liittimet lähettävät digitaalisia ääni- ja videosignaaleja tarjoamalla parempia kuin D-sub-liittimien analogiset signaalit. Vanhat järjestelmät ja tietyt teollisuussovellukset D-Sub-liittimet ovat kuitenkin edelleen merkityksellisiä.
USB -liittimet on suunniteltu universaaliseen sarjatiedonsiirtoon ja virtalähteeseen. D-sub-liittimet ovat edullisia, kun useita signaalityyppejä tarvitsevat lähetyksen yhden liittimen kautta.
Asennus ja huolto varmistavat liittimien pitkäikäisyyden ja suorituskyvyn.
Varmista mies- ja naisliittimien yhteensopivuus.
Käytä suojaa varten sopivaa D-sub-koneusta.
Kiristä ruuvit turvallisesti katkaisun estämiseksi.
Tarkista säännöllisesti kulumisen tai korroosion merkkejä.
Pidä liittimet puhtaina ja vapaana roskista.
Korvaa vaurioituneet komponentit nopeasti.
Sopivan 15 -nastaisen otsikon liittimen valitseminen riippuu erityistarpeistasi.
Sovellus: Tunnista onko kyse teollisesta, kaupallisesta vai henkilökohtaisesta käytöstä.
Ympäristö: Harkitse altistumista kosteudelle, pölylle tai EMI: lle.
Asennusmenetelmä: Päätä juotosten ja juotettavien vaihtoehtojen välillä.
Lisävarusteet: Määritä, ovatko lisäkomponentit, kuten huput.
Tarjoamme erilaisia liittimiä vastaamaan tarpeitasi. Juotosvapaisiin asennuksiin, meidän Sarja 2 rivin juotevapaat liittimet ovat erinomainen valinta.
15 -nastainen otsikkoliitin on edelleen tärkeä komponentti eri toimialoilla sen luotettavuuden ja monipuolisuuden vuoksi. Sen ominaisuuksien ja sovellusten ymmärtäminen voi auttaa tehtaita, jakelijoita ja tukkumyyjiä tekemään tietoisia päätöksiä liitettävyystarpeistaan. Tarvitsetko vakioliittimen tai erikoistuneen ratkaisun, oikea valinta varmistaa optimaalisen suorituskyvyn ja pitkäikäisyyden.
