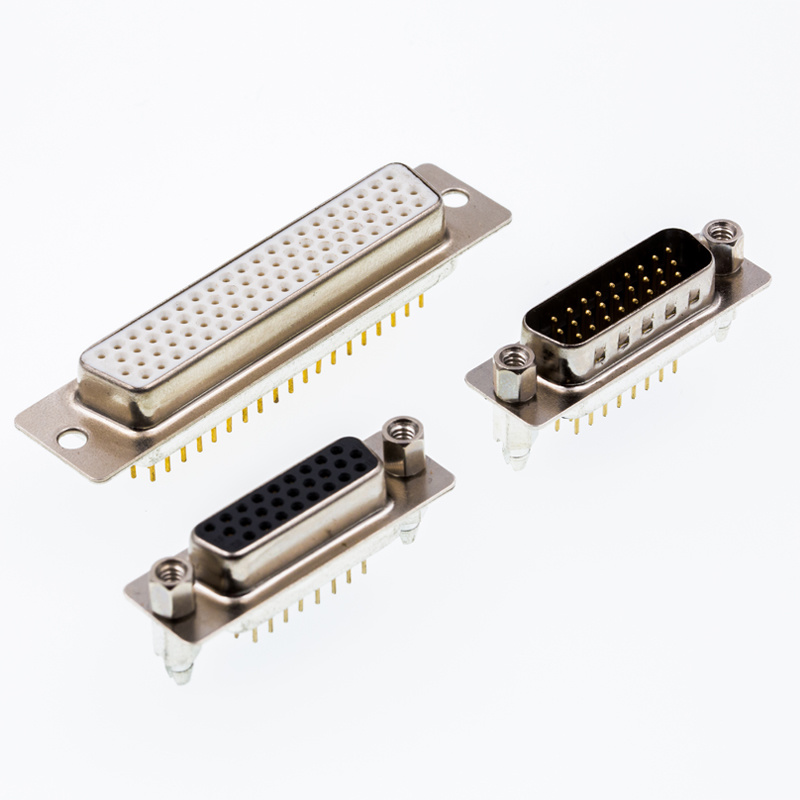

Ang konektor ng uri ng ad, na madalas na tinutukoy bilang isang D-subminiature o D-Sub connector, ay isang staple sa mundo ng electronics. Ang mga konektor na ito ay kilala para sa kanilang natatanging D-shaped metal na kalasag, na nagbibigay ng mekanikal na suporta at tinitiyak ang wastong orientation sa panahon ng pag-aasawa. Ang disenyo ay nagpapaliit sa pagkagambala ng electromagnetic, na ginagawang perpekto para sa iba't ibang mga aplikasyon. Sa artikulong ito, makikita namin ang malalim sa mga intricacy ng mga uri ng konektor ng D, paggalugad ng kanilang mga pag -uuri, paggamit, at kabuluhan sa modernong teknolohiya.

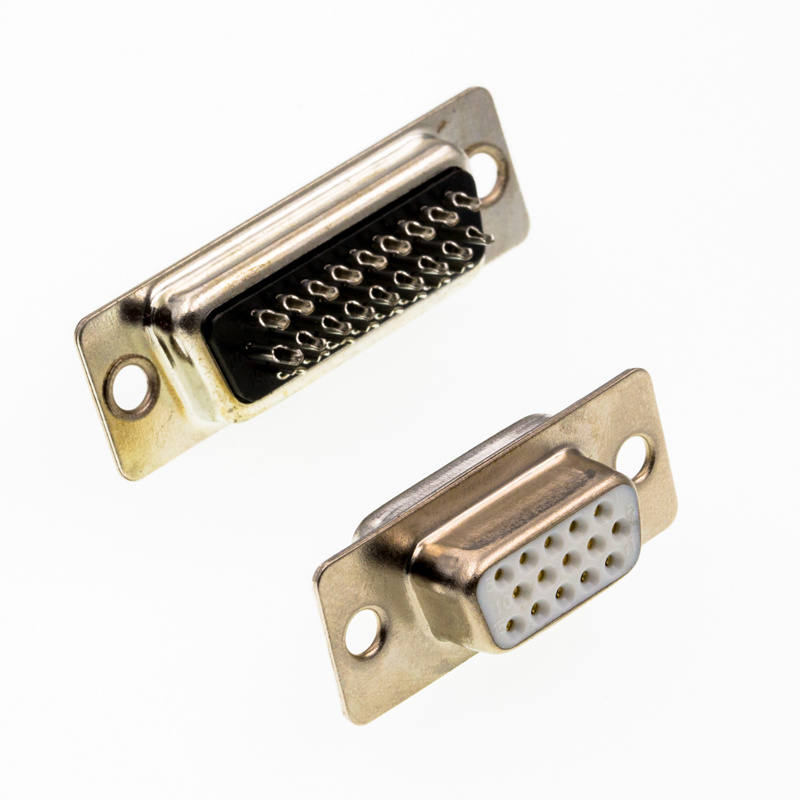

Ang mga uri ng konektor ay mga de -koryenteng konektor na may kahanay na mga hilera ng mga pin o socket, na napapalibutan ng isang metal na kalasag na hugis tulad ng titik 'd '. Tinitiyak ng disenyo na ito ang tamang orientation ng plug at nagbibigay ng kalasag mula sa pagkagambala ng electromagnetic. Ang mga ito ay laganap sa computer hardware, pang -industriya automation, kagamitan sa komunikasyon, at marami pa.
Ang isa sa mga pangunahing sangkap na nauugnay sa mga konektor ng uri ng D ay ang D-Sub Hood . Ang D-Sub hood, o pabahay, ay mahalaga para sa pagprotekta at pag-secure ng mga uri ng konektor ng D. Pinahuhusay nito ang tibay at pagiging maaasahan ng mga koneksyon, lalo na sa mga kapaligiran kung saan ang mekanikal na stress o panghihimasok sa electromagnetic ay isang pag -aalala.
Ang tipikal na konektor ng uri ay binubuo ng:
Metal Shield: Nagbibigay ng mekanikal na suporta at kalasag ng EMI.
Insulator: Hawak ang mga pin o socket sa lugar.
Mga pin o socket: Mga contact sa metal na nagdadala ng mga signal ng elektrikal.
D Sub Hood : Proteksyon na pabahay na nagpapabuti sa tibay.
Ang mga uri ng konektor ay maaaring maiuri batay sa ilang mga kadahilanan, kabilang ang uri ng shell, pag -aayos ng pin, bilang ng mga pin, accessories, at mga patlang ng aplikasyon.
Ang uri ng shell ay tumutukoy sa materyal na pabahay at disenyo ng D-Sub hood. Mayroong dalawang pangunahing uri:
Metal Housing: Nag -aalok ng mataas na lakas ng mekanikal at mahusay na kalasag ng EMI. Tamang -tama para sa mga pang -industriya at malupit na kapaligiran.
Plastik na pabahay: magaan ang mga katangian ng pagkakabukod. Angkop para sa pangkalahatang elektronikong kagamitan at mga kapaligiran sa opisina.
Inilalarawan ng pag -aayos ng pin kung paano nakaposisyon ang mga pin sa loob ng konektor:
Straight Insert (patayo): Ang mga pin ay patayo sa base ng konektor.

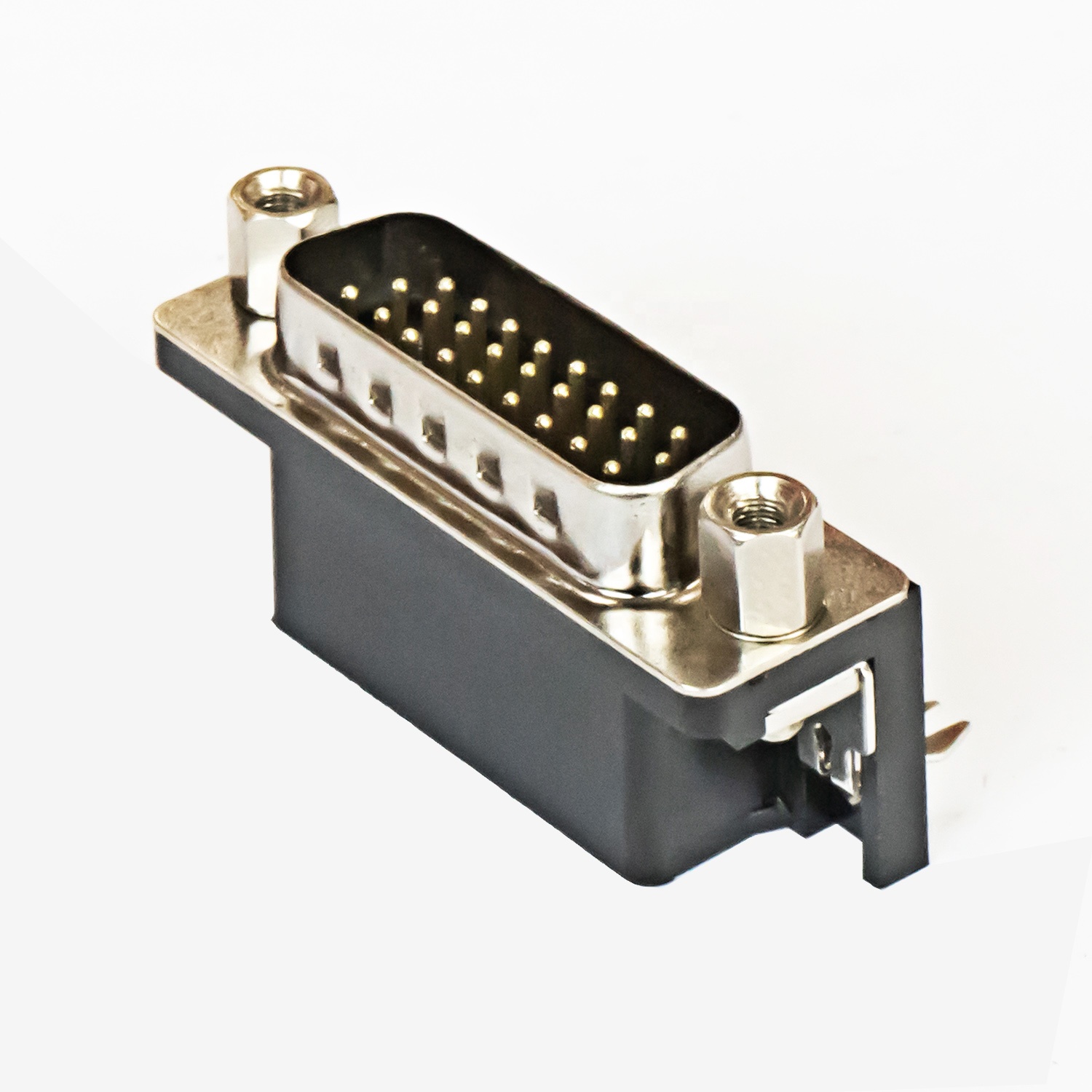

Angle insert (kanang anggulo): Ang mga pin ay konektado sa isang anggulo sa base, na nagpapahintulot sa mga pag-install ng mababang-profile.
Ang bilang ng mga pin ay tumutukoy sa kapasidad ng konektor at pinili batay sa mga kinakailangan sa aplikasyon. Karaniwang mga pagsasaayos ay kinabibilangan ng:
| uri ng konektor | ng bilang ng mga | karaniwang aplikasyon |
|---|---|---|
| De-9 | 9 pin | Serial Ports (RS-232) |
| DA-15 | 15 pin | Lumang mga koneksyon sa VGA |
| DB-25 | 25 pin | Parallel port |
Halimbawa, a D Sub 9 pin konektor ay karaniwang ginagamit para sa mga serial na komunikasyon. Ang D-Sub hood ay dapat tumugma sa bilang ng mga pin upang matiyak ang wastong akma at pag-andar.
Ang iba't ibang mga accessories ay nagpapaganda ng pag -andar ng mga uri ng konektor:
Mga mekanismo ng pag -lock ng tornilyo: I -secure ang konektor sa lugar upang maiwasan ang hindi sinasadyang pagkakakonekta.
Mga takip ng alikabok: Protektahan ang hindi nagamit na mga konektor mula sa alikabok at mga labi.
Mga puwang ng label: mapadali ang madaling pagkakakilanlan ng mga koneksyon.
Mga clamp ng cable: Magbigay ng kaluwagan ng pilay sa cable, pagpapahusay ng tibay.
Ang mga uri ng konektor ay maraming nalalaman at ginamit sa iba't ibang mga industriya:
Computer Hardware: Mga koneksyon para sa mga monitor, printer, at mga peripheral na aparato.
Pang -industriya Automation: Mga interface para sa mga control system at makinarya.
Kagamitan sa Komunikasyon: Mga interface ng network at paghahatid ng data.
Kagamitan sa medikal: maaasahang koneksyon para sa sensitibong instrumento.
Ang katanyagan ng Ang mga uri ng konektor ay nagmumula sa maraming mga pakinabang:
Tinitiyak ng matatag na disenyo ang matatag na koneksyon, binabawasan ang panganib ng pagkawala ng signal o pagkagambala. Nag -aalok ang proteksyon ng metal laban sa panghihimasok sa electromagnetic, na mahalaga sa mga kapaligiran na may mataas na konsentrasyon ng mga elektronikong aparato.
Sa iba't ibang laki at pagsasaayos, ang mga uri ng konektor ay maaaring magsilbi sa isang malawak na hanay ng mga aplikasyon. Kung ito ay para sa simpleng paglipat ng data o kumplikadong makinarya ng pang -industriya, mayroong isang uri ng konektor na angkop para sa gawain.
Pinapayagan ang pamantayang disenyo para sa prangka na pag -install at kapalit. Ang mga konektor ay idinisenyo upang maiwasan ang hindi tamang pag -aasawa, pag -minimize ng panganib ng pinsala sa mga pin o kagamitan.
Ang pagpili ng naaangkop na konektor ng uri ng D ay nagsasangkot ng pagsasaalang -alang ng maraming mga kadahilanan:
Unawain ang mga de -koryenteng at mekanikal na mga kinakailangan ng iyong aplikasyon. Isaalang -alang ang uri ng signal (analog o digital), ang kapaligiran (pang -industriya o opisina), at ang mga mekanikal na stress na maaaring makatagpo ng konektor.
Tiyakin na ang konektor ay may naaangkop na bilang ng mga pin para sa iyong aplikasyon. Ang labis na karga ng isang konektor ay maaaring humantong sa pagkasira ng signal o pagkabigo.
Pumili ng isang konektor na may isang materyal na pabahay na angkop para sa kapaligiran. Nag -aalok ang mga housings ng metal ng higit na tibay at proteksyon ng EMI, habang ang mga plastik na housings ay mas magaan at maaaring maging sapat para sa hindi gaanong hinihingi na mga aplikasyon.
Ang D-Sub hood ay gumaganap ng isang mahalagang papel sa pagprotekta sa mga uri ng konektor ng D. Nagbibigay ito ng mekanikal na suporta, proteksyon sa kapaligiran, at maaaring mapahusay ang mga aesthetics ng pagpupulong ng konektor.
Proteksyon: Shields ang konektor mula sa pisikal na pinsala, alikabok, at kahalumigmigan.
EMI Shielding: Ang mga metal hoods ay maaaring mabawasan ang pagkagambala ng electromagnetic.
Strain Relief: Pinipigilan ang stress sa mga kasukasuan ng cable at konektor.
Pagpapasadya: Magagamit sa iba't ibang laki at pagsasaayos upang umangkop sa mga tiyak na pangangailangan.
Kapag pumipili D Mga konektor at accessories tulad ng D-Sub Hoods, mahalaga upang matiyak na natutugunan nila ang mga pamantayan sa industriya. Ang pagsunod ay ginagarantiyahan ang pagiging tugma at kaligtasan sa iba't ibang mga aparato at system.
Mga Pamantayan sa IEC: Mga Pamantayan sa Pandaigdig para sa Mga Konektor ng Elektronikong.
UL Certification: Mga Pamantayan sa Kaligtasan para sa Mga Device ng Elektronikong sa Estados Unidos.
Pagsunod sa ROHS: Paghihigpit ng mga mapanganib na sangkap sa mga de -koryenteng at elektronikong kagamitan.
Sa kabila ng paglitaw ng mga mas bagong teknolohiya ng konektor, ang mga uri ng konektor ay nananatiling may kaugnayan dahil sa kanilang pagiging maaasahan at katatagan. Patuloy silang nagbabago sa mga pagsulong sa mga materyales at disenyo, natutugunan ang mga hinihingi ng mga modernong aplikasyon.
Kasama sa mga makabagong ideya:
Miniaturization: mas maliit na konektor para sa mga compact na aparato.
Pag -sealing ng Kapaligiran: Pinahusay na proteksyon laban sa malupit na mga kapaligiran.
Mga pagsasaayos ng high-density: Higit pang mga pin sa parehong bakas ng paa para sa pagtaas ng pag-andar.
Ang mga uri ng konektor ay isang pundasyon sa larangan ng electronics, na nagbibigay ng maaasahan at maraming nalalaman na mga solusyon para sa napakaraming mga aplikasyon. Ang pag -unawa sa kanilang mga pag -uuri, benepisyo, at wastong paggamit ay mahalaga para sa mga inhinyero, tagagawa, at technician.
Kapag pumipili ng isang uri ng konektor ng D, isaalang-alang ang mga tukoy na kinakailangan ng iyong aplikasyon, kabilang ang pangangailangan para sa mga accessories tulad ng D-Sub hood. Sa pamamagitan nito, sinisiguro mo ang pinakamainam na pagganap, kahabaan ng buhay, at pagiging maaasahan ng iyong kagamitan.
Para sa karagdagang impormasyon sa mga uri ng konektor ng D at upang galugarin ang isang hanay ng mga de-kalidad na produkto, bisitahin ang aming pahina sa D Type Connectors.
