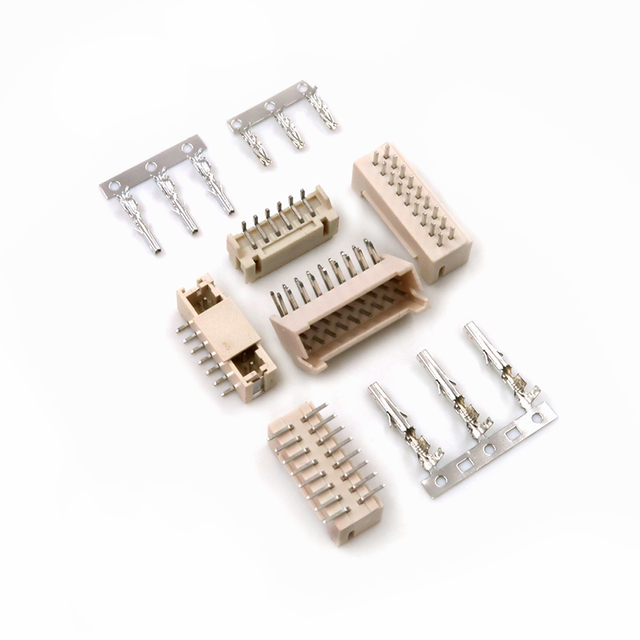

Ang Wire-to-board connector ay isang connector na ginagamit upang ikonekta ang mga wire sa isang circuit board. Karaniwan itong binubuo ng dalawang pangunahing bahagi: isang socket (socket) at isang plug (header). Ang socket ay karaniwang naka-mount sa circuit board, habang ang plug ay konektado sa wire. Ang sumusunod ay isang pangkalahatang paglalarawan ng klasipikasyon ng mga wire-to-board connectors:
Pin arrangement: Ang wire-to-board connectors ay maaaring uriin at ilarawan ayon sa kanilang pin arrangement. Kasama sa mga karaniwang paraan ng pag-aayos ang uri ng tuwid na pagpasok (uri ng patayo), uri ng patch, uri ng pagpasok ng Anggulo (uri ng kanang Anggulo) at iba pa. Ang in-line na pin ay patayo sa ilalim ng connector, ang patch pin ay parallel sa ilalim ng connector, at ang Angle pin ay konektado sa ilalim ng connector sa isang Anggulo.
Bilang ng mga pin: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa kanilang bilang ng mga pin. Ang bilang ng mga pin ay maaaring mula sa ilang pin hanggang daan-daang pin, at ang karaniwang bilang ng mga pin ay iisang row, double row, tatlong row, atbp.
Pin spacing: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa pagitan ng mga pin. Ang spacing ng pin ay karaniwang sinusukat sa millimeters (mm), na ang karaniwang spacing ay 2.54mm (0.1 in), 2.0mm, 1.27mm, at iba pa. Ang pagpili ng pin spacing ay depende sa mga pangangailangan ng partikular na aplikasyon at ang laki ng electronic component.
Hugis ng pin: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa hugis ng pin. Kasama sa mga karaniwang hugis ng pin ang mga round pin, square pin, knife pin, atbp. Ang pagpili ng hugis ng pin ay kadalasang nakadepende sa disenyo ng connector at sa kapaligiran kung saan ito ginagamit.
Pin material: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa pin material. Kasama sa mga karaniwang pin na materyales ang tanso, phosphor bronze, hindi kinakalawang na asero, atbp. Ang pagpili ng materyal ay makakaapekto sa electrical conductivity, corrosion resistance at mekanikal na lakas ng pin.
Kasalukuyan at mga antas ng boltahe: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa kasalukuyang at mga antas ng boltahe na sinusuportahan ng mga ito. Maaaring suportahan ng iba't ibang disenyo ng connector at materyal na pagpipilian ang iba't ibang kinakailangan sa kasalukuyan at boltahe upang matugunan ang mga pangangailangan ng kuryente ng isang partikular na aplikasyon.
Field ng aplikasyon: Ang mga wire-to-board connector ay maaaring uriin at ilarawan ayon sa kanilang pangunahing field ng aplikasyon. Ito ay malawakang ginagamit sa mga elektronikong kagamitan, circuit board, naka-embed na sistema, consumer electronics, industriyal na automation at iba pang larangan.
