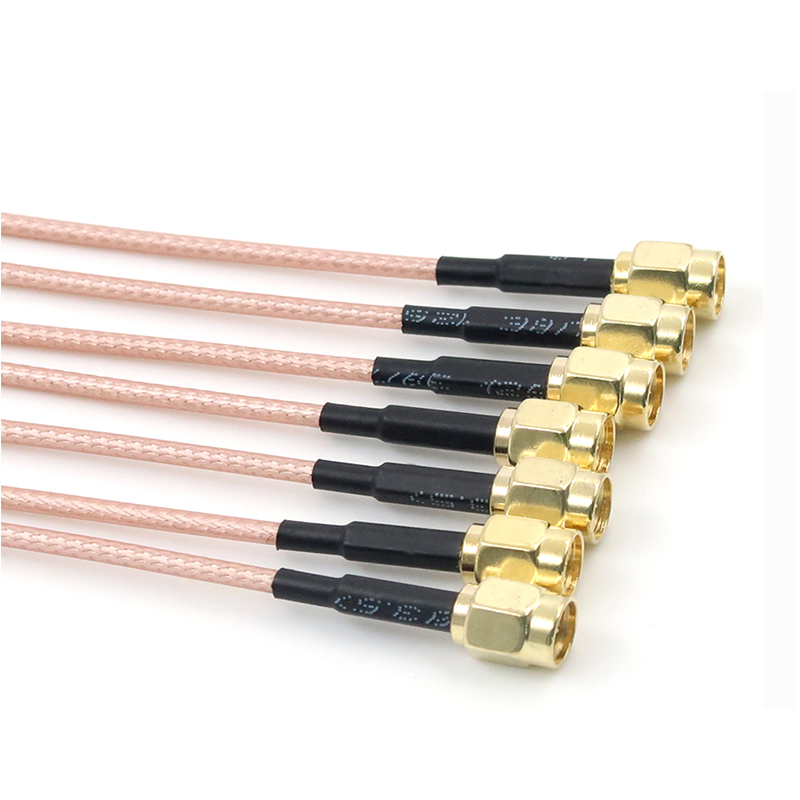

La transmission des signaux haute fréquence repose sur des connexions physiques impeccables. Lorsque vous exploitez des réseaux d’entreprise, aérospatiaux, médicaux ou de télécommunications, les connexions défaillantes risquent de provoquer des temps d’arrêt catastrophiques. Ces environnements exigent une intégrité absolue du signal. Même une dégradation mineure dans un Le câble RF provoque une perte massive de données, une instabilité du système ou une panne opérationnelle complète. Vous ne pouvez pas vous permettre de traiter ces assemblages critiques comme des composants à installer et à oublier.
Reconnaître les premiers signes d’usure physique évite des pannes coûteuses du système. L'approvisionnement stratégique et la maintenance proactive constituent votre meilleure défense contre les baisses de signal inattendues. Dans ce guide complet, nous explorons les protocoles de maintenance exacts que les experts du secteur utilisent pour protéger la fidélité du signal. Vous apprendrez à effectuer des tests de diagnostic de routine, à gérer des limites précises de rayon de courbure et à évaluer lors de la mise à niveau vers un Un câble RF personnalisé est plus judicieux financièrement que de financer des réparations réactives sans fin.
Le strict respect des limites de rayon de courbure et des spécifications de couple des connecteurs évite la majorité des pannes physiques des câbles RF.
Les tests de diagnostic de routine (par exemple, VNA, TDR) fournissent des données quantifiables pour passer des réparations réactives à la maintenance prédictive.
L'évaluation du coût total de possession révèle souvent que le remplacement de câbles standards dégradants par un câble RF personnalisé spécialement conçu réduit les frais de maintenance à long terme.
Le partenariat avec un fabricant spécialisé rationalise la transition d’une infrastructure existante défaillante vers des solutions spécifiques aux applications.
Les microfractures à l’intérieur du blindage tressé provoquent des problèmes de transmission immédiats. Ils conduisent directement à des désadaptations d’impédance le long de la ligne de transmission. Lorsque les installateurs plient un assemblage au-delà de sa limite mécanique, le diélectrique interne se comprime. Cette compression modifie la distance exacte entre le conducteur central et le blindage extérieur. La perte de concentricité déclenche des pointes de rapport d'onde stationnaire de tension (VSWR). Un VSWR élevé reflète la puissance active vers l'émetteur. Votre système subit alors une grave perte de puissance et une atténuation du signal. Au fil du temps, ces réflexions de puissance continues dégradent les composants sensibles et coûteux de l'émetteur-récepteur.
Une dégradation non détectée des câbles crée d’énormes charges financières pour toute organisation. Les applications critiques nécessitent une disponibilité constante et ininterrompue. Un réseau de communication aérospatiale ne peut pas se permettre des chutes de signal intermittentes pendant le suivi des vols. Les systèmes d’imagerie médicale produisent des résultats de diagnostic extrêmement inexacts si la fidélité du signal vacille. Les pannes du système interrompent complètement les opérations quotidiennes. Vous perdez des revenus mesurables à chaque minute pendant laquelle le réseau reste hors ligne. La maintenance proactive détecte ces problèmes structurels avant qu’ils ne provoquent une panne système à grande échelle.
Le remplacement de l’équipement ne constitue qu’une partie mineure de l’équation financière. Les coûts de main d’œuvre cachés épuisent rapidement les budgets de maintenance opérationnelle. Les équipes d’ingénierie perdent d’innombrables heures à résoudre les problèmes de signaux intermittents. Les assemblages standards mal entretenus se comportent de manière imprévisible. Une connexion physique peut fonctionner parfaitement lors d'un test au banc statique, mais échouer complètement sous un léger mouvement physique. Les techniciens réseau hautement rémunérés passent souvent des journées entières à rechercher une seule ligne de transmission dégradée. Nous vous recommandons fortement de consigner les heures d'ingénierie consacrées au diagnostic des assemblages standard. Vous constaterez probablement que ces coûts de main-d’œuvre dépassent de loin le prix d’un investissement dans une infrastructure physique de qualité supérieure.
Les inspections visuelles constituent votre toute première ligne de défense. Les techniciens doivent régulièrement vérifier les assemblages pour détecter tout dommage physique évident. Recherchez attentivement les abrasions de la veste, les coupures profondes ou les plis marqués. La dégradation par les ultraviolets (UV) durcit les gaines extérieures lors des installations extérieures. Une gaine fragile finit par se fissurer et expose le délicat blindage à l'humidité ambiante.
Les connecteurs nécessitent une attention physique tout aussi particulière. Inspectez-les minutieusement pour détecter les broches centrales pliées. Recherchez toute oxydation verte ou blanche sur le placage métallique. L'usure du filetage indique des angles d'accouplement inappropriés ou un serrage excessif important. La détection précoce de l'usure du filetage évite des dommages permanents aux ports d'équipements coûteux.
Les opérateurs de réseau doivent clairement comprendre la différence entre les critères de rayon de courbure statiques et dynamiques. Le rayon de courbure statique s’applique strictement à un seul coude d’installation permanent. Le rayon de courbure dynamique s'applique lorsqu'un assemblage fléchit de manière répétée pendant un fonctionnement actif. Le dépassement de ces limites mécaniques garantit une défaillance structurelle.
Les risques mécaniques courants comprennent :
Instabilité de phase causée par le déplacement des conducteurs internes pendant le mouvement.
Écrasement diélectrique affectant la vitesse et l’impédance globale du signal.
Déchirement du blindage provoquant de graves fuites RF et diaphonie.
Vous devez appliquer des directives d'acheminement strictes dans l'ensemble de votre établissement. Gardez tous les assemblages bien dans leurs limites spécifiées pour garantir la stabilité électrique à long terme.
Des protocoles d'accouplement appropriés préviennent la grande majorité des pannes de connecteurs mécaniques. Ne tordez jamais le corps du câble principal pendant l’installation. Tournez uniquement l'écrou d'accouplement pour engager les filetages métalliques. Nous recommandons fortement d'utiliser des clés dynamométriques calibrées pour chaque installation. Par exemple, les connecteurs SMA nécessitent généralement un couple de 8 pouces-livres, tandis que les connecteurs de type N nécessitent 14 pouces-livres. Un serrage excessif écrase complètement les surfaces de contact internes. Un serrage insuffisant laisse de minuscules entrefers, créant d'importantes bosses d'impédance.
Les procédures de nettoyage doivent rester strictement standardisées dans l’ensemble de votre installation. Suivez ces étapes procédurales de base :
Soufflez tous les débris métalliques en utilisant de l'air comprimé propre.
Appliquez de l’alcool isopropylique de haute pureté directement sur un tampon en mousse non pelucheux spécialisé. N’utilisez pas de coton, car il laisse des fibres microscopiques.
Nettoyez délicatement les filetages intérieurs et la face diélectrique plate.
Laissez le connecteur sécher complètement à l’air avant de tenter d’accoupler les composants.
Les environnements difficiles détruisent rapidement les assemblages commerciaux standards. Évaluez soigneusement vos conditions de fonctionnement spécifiques. Les installations extérieures nécessitent des techniques de protection contre les intempéries robustes. Utilisez du ruban silicone auto-amalgamant pour sceller les connexions externes contre la pluie. Les environnements à fortes vibrations nécessitent des manchons anti-traction spécialisés pour protéger les joints de soudure internes délicats. Les gaines blindées en acier assurent la défense nécessaire là où les impacts physiques ou les dommages causés par les rongeurs restent une menace constante.
Les inspections visuelles ne peuvent pas détecter une compression diélectrique interne cachée. Vous avez besoin de données de balayage quantifiables pour évaluer la véritable santé de l’assemblage. Un analyseur de réseau vectoriel (VNA) fournit des mesures exactes des performances électriques. Utilisez les données de balayage de base pour suivre la perte d’insertion sur des bandes de fréquences spécifiques. Surveillez les mesures de perte de retour sur l’ensemble du cycle de vie de l’assemblage. Une perte de retour croissante indique fortement une détérioration de la géométrie interne. Les tests VNA réguliers font passer votre stratégie opérationnelle des réparations d'urgence réactives à une maintenance hautement prédictive.
Lorsque les balayages VNA montrent une dégradation générale, vous devez localiser le défaut physique exact. La réflectométrie dans le domaine temporel (TDR) envoie une impulsion électrique rapide sur la ligne de transmission. Il mesure ensuite les réflexions provoquées par des changements d'impédance spécifiques. Le TDR identifie l'emplacement physique exact des défauts cachés. Vous pouvez facilement identifier les mauvais sertissages, les microfractures ou les infiltrations d'humidité cachées sur toute la longueur. Cet outil de diagnostic permet aux techniciens d'économiser des heures de dépannage manuel.
Les données des tests de diagnostic ont peu de valeur sans un point de comparaison fiable. Vous devez documenter les mesures de performances « comme neuf » lors de l'installation initiale du système. Enregistrez les données de perte d’insertion et de VSWR de base avant de mettre le système en service quotidien actif. Nous vous conseillons de stocker ces balayages de base dans un journal de maintenance numérique centralisé. Cela permet un suivi précis et à long terme du cycle de vie. Les ingénieurs peuvent facilement comparer les balayages de diagnostic actuels à la référence d’origine pour calculer des taux de dégradation précis.
Outil de diagnostic |
Fonction principale |
Indicateurs clés mesurés |
Idéal pour |
|---|---|---|---|
NAV |
Analyse de balayage dans le domaine fréquentiel |
Perte d'insertion, perte de retour, VSWR |
Suivi de l’état de santé global et correspondance des phases |
TDR |
Analyse de réflexion d'impulsion dans le domaine temporel |
Distance au défaut (DTF), variations d'impédance |
Localisation exacte des emplacements des dommages physiques |
Les programmes de maintenance ne peuvent pas supporter un matériel qui se dégrade à l'infini. Vous finirez par atteindre un point de basculement critique en termes de coûts et d’avantages. Ce seuil mathématique se produit lorsque les diagnostics en cours et les réparations mineures dépassent le prix d'un assemblage neuf. Considérez le taux de facturation horaire d’un ingénieur RF expérimenté. S'ils passent trois heures à tester, couper et rebrancher un cordon standard défaillant, vous avez déjà perdu de l'argent. L'achat d'un ensemble de remplacement hautement fiable devient la seule décision financière logique à ce stade.
Année d'exploitation |
Cordon standard (réparations réactives) |
Solution personnalisée (investissement initial) |
Résultat financier net |
|---|---|---|---|
Année 1 |
Taux d'échec élevé + heures de travail |
Prix d’achat initial plus élevé |
Le cordon standard semble moins cher |
Année 2 |
Temps d'arrêt + main d'œuvre de ré-résiliation |
Aucun entretien requis |
Les coûts s'égalisent à peu près |
Année 3+ |
Remplacement complet nécessaire + perte de revenus |
Performances stables et continues |
Une solution personnalisée permet de réaliser d'importantes économies |
Les cordons commerciaux disponibles dans le commerce servent très bien à des fins génériques en intérieur. Cependant, ils ne disposent pas de la construction technique spécifique requise pour des conditions opérationnelles extrêmes. Ils manquent souvent du blindage à double tresse nécessaire pour les zones industrielles à fortes interférences. Leurs gaines en PVC standard se dégradent exceptionnellement rapidement lors d'une exposition à des produits chimiques industriels agressifs ou à un froid extrême. S'appuyer sur eux pour des environnements opérationnels uniques garantit une défaillance prématurée et une instabilité systémique du réseau.
Le choix du bon fournisseur est extrêmement important lorsque les connexions physiques existantes échouent constamment. Recherchez des qualifications techniques spécifiques avant d’acheter un assemblage amélioré. Évaluez les fournisseurs de fabrication potentiels en fonction de ces critères industriels stricts :
Certifications ISO 9001 ou AS9100 garantissant un contrôle qualité de fabrication très cohérent.
Transparence des tests, y compris les données de test de balayage numérique fournies pour chaque unité expédiée.
Support technique facilement disponible pour aider votre équipe pendant la phase de conception initiale.
Une expérience éprouvée et vérifiable dans votre secteur industriel spécifique.
L'adaptation des matériaux à votre cas d'utilisation spécifique élimine efficacement les problèmes de maintenance récurrents. Les diélectriques PE standard se dilatent fortement lors des fluctuations saisonnières de température. Les cas d'utilisation soumis à de fortes contraintes exigent des diélectriques avancés à stabilité de phase. Ces matériaux techniques maintiennent une longueur électrique constante sur des plages de températures étendues. Les vestes extérieures nécessitent également une personnalisation réfléchie. Les gaines robustes en polyuréthane (PUR) résistent à une abrasion physique sévère et à une exposition chimique intense. Le blindage plaqué argent ultra flexible permet un mouvement dynamique et continu sans déchirer la tresse métallique interne.
Les contraintes mécaniques attaquent presque toujours la terminaison du connecteur arrière en premier. Une conception personnalisée résout cette vulnérabilité physique spécifique. Vous pouvez facilement spécifier des bottes anti-traction moulées intégrées. Ces bottes spécialisées absorbent les contraintes mécaniques bien avant que la force n'atteigne les joints de soudure critiques. Le soulagement de traction étendu transfère progressivement la courbure physique le long de la veste. Cela évite les plis nets et destructeurs directement à la base du connecteur. Des terminaisons arrière plus solides se traduisent directement par une réduction significative des pannes sur le terrain.
La transition réussie vers des assemblys spécifiques à une application nécessite une approche très méthodique. Suivez ce processus interne standardisé pour garantir le succès :
Auditez vos points de défaillance physiques actuels sur l’ensemble de l’infrastructure réseau.
Définissez les risques environnementaux précis, y compris les températures extrêmes quotidiennes et l’exposition potentielle à des produits chimiques.
Calculez les spécifications électriques requises, en vous concentrant sur la perte d’insertion maximale acceptable.
Déterminez des limites mécaniques strictes, en vous concentrant fortement sur les cycles de flexion quotidiens requis.
Engagez un fabricant de confiance capable d’effectuer un prototypage rapide et des tests de qualification rigoureux.
Les réseaux haute fréquence modernes ne laissent aucune place aux pannes de connexion physique. Passer d’un dépannage d’urgence réactif à une maintenance hautement proactive protège vos opérations quotidiennes. Les techniciens doivent appliquer strictement les limites de rayon de courbure dynamique et les protocoles standardisés d'entretien des connecteurs. Les tests de diagnostic de routine utilisant les équipements VNA et TDR fournissent les données exactes nécessaires pour détecter rapidement la dégradation du signal.
Cependant, la spécification d’un assemblage structurellement correct reste dans un premier temps la stratégie de maintenance à long terme la plus efficace. Les cordons standards ne peuvent tout simplement pas survivre de manière permanente dans des environnements opérationnels spécialisés et difficiles. La mise à niveau de votre infrastructure physique élimine les coûts de main-d'œuvre cachés et évite les temps d'arrêt inattendus et désastreux. Nous vous encourageons fortement à auditer vos connexions physiques actuelles dès aujourd’hui. Consultez une équipe d’ingénieurs expérimentés pour discuter de vos besoins spécifiques en matière de transmission. Demandez un devis détaillé pour des assemblages physiques spécialisés spécialement conçus pour résister à vos conditions opérationnelles exactes.
R : La fréquence des tests dépend entièrement de l’environnement opérationnel. Les systèmes aérospatiaux ou médicaux critiques nécessitent des balayages VNA trimestriels pour garantir une stabilité de phase absolue. Les connexions standard des centres de données d’entreprise nécessitent généralement des tests de diagnostic annuels. Cependant, tout assemblage soumis à une flexion dynamique continue doit faire l'objet d'inspections visuelles et électriques mensuelles afin de détecter précocement les micro-fractures.
R : Un rayon de courbure statique s'applique à un seul coude d'installation permanent où l'assemblage ne bouge plus jamais. Un rayon de courbure dynamique s'applique lorsqu'un assemblage fléchit de manière répétée lors d'une utilisation active. La limite dynamique est toujours nettement supérieure à la limite statique pour empêcher le diélectrique interne de s'écraser sous des contraintes répétées.
R : Vous atteignez ce seuil lorsque des assemblages standard échouent à plusieurs reprises au cours d'une même année en raison de contraintes environnementales ou mécaniques. Si vos techniciens passent plusieurs heures par mois à dépanner, tester ou rebrancher des cordons standard, la mise à niveau vers un assemblage spécialisé et robuste devient immédiatement la décision la plus judicieuse financièrement.
R : Des problèmes mineurs de connecteur, tels que des écrous de couplage desserrés, peuvent parfois être resserrés. Cependant, si la broche centrale interne se plie, si le placage s'oxyde fortement ou si la face diélectrique s'écrase, vous ne pourrez pas réparer le connecteur. Vous devez couper l'extrémité endommagée et reconnecter l'ensemble, ou remplacer entièrement le cordon.
