समेटना टर्मिनल कनेक्टर तार
YZCONN

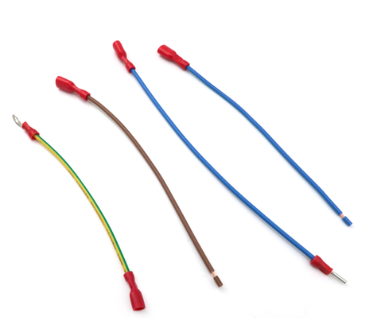

ये प्री-क्रिम्प्ड वायर असेंबली चयनित वायर कंडक्टरों के साथ इंसुलेटेड फीमेल स्पेड टर्मिनलों को जोड़ती हैं, जो वाणिज्यिक और औद्योगिक उपकरणों में विद्युत इंटरकनेक्शन के लिए उत्पादित की जाती हैं। उत्पाद श्रृंखला ब्रॉड वायर गेज रेंज में तीन मानक स्पैड आकारों को कवर करती है, जिसमें टर्मिनल क्रिम्पिंग और हार्नेस असेंबली में 20 वर्षों का उत्पादन इतिहास है।
महिला स्पैड टर्मिनलों का निर्माण टिन-प्लेटेड तांबे की आधार सामग्री से किया जाता है। टिन चढ़ाना संक्षारण प्रतिरोध प्रदान करता है और स्थिर विद्युत चालकता का समर्थन करता है। टर्मिनल डिज़ाइन में विभिन्न माउंटिंग और पर्यावरणीय आवश्यकताओं से मेल खाने के लिए सीधे, ध्वज, लॉकिंग टैब और सीलबंद कॉन्फ़िगरेशन शामिल हैं।
प्रत्येक टर्मिनल में क्रिम्प क्षेत्र को कवर करने वाली एक इंसुलेटेड स्लीव लगी होती है। इन्सुलेशन सामग्री मानक ऑपरेटिंग तापमान रेंज का समर्थन करती है और क्रिंप जंक्शन के लिए यांत्रिक सुरक्षा प्रदान करती है। रंग-कोडित आस्तीन असेंबली और रखरखाव के दौरान दृश्य पहचान के लिए विशिष्ट वायर गेज रेंज के अनुरूप होते हैं।
असेंबली 0.5 मिमी⊃2 से तार क्रॉस-सेक्शन को समायोजित करती हैं; से 16 मिमी⊃2; तार सामग्री विकल्पों में मानक तांबे के कंडक्टर, सिलिकॉन-इन्सुलेटेड तार, और अनुप्रयोग तापमान और लचीलेपन आवश्यकताओं के आधार पर अन्य इन्सुलेशन प्रकार शामिल हैं। उत्पाद श्रृंखला में 250 श्रृंखला (6.3 मिमी), 187 श्रृंखला (4.8 मिमी), और 110 श्रृंखला (2.8 मिमी) कुदाल आकार शामिल हैं।
पैरामीटर |
विनिर्देश |
टर्मिनल प्रकार |
अछूता महिला कुदाल |
कुदाल आकार श्रृंखला |
250 (6.3 मिमी), 187 (4.8 मिमी), 110 (2.8 मिमी) |
वायर क्रॉस-सेक्शन रेंज |
0.5 मिमी⊃2; से 16 मिमी⊃2; |
टर्मिनल बेस सामग्री |
ताँबा |
टर्मिनल प्लेटिंग |
टिन चढ़ाया हुआ |
टर्मिनल विन्यास |
सीधा, झंडा, ताला, सीलबंद |
इन्सुलेशन आस्तीन |
वायर गेज द्वारा रंग-कोडित |
तार सामग्री विकल्प |
कॉपर कंडक्टर, सिलिकॉन तार, कस्टम विकल्प |
उत्पादन अनुभव |
20+ वर्ष |
निरंतरता परीक्षण |
100% परीक्षण किया गया |
अनुकूलन |
प्रति विशिष्टता उपलब्ध है |
इन टर्मिनल वायर असेंबलियों का उपयोग कई विद्युत प्रणाली श्रेणियों में किया जाता है। सामान्य तैनाती में ऑटोमोटिव आंतरिक वायरिंग, समुद्री विद्युत पैनल, औद्योगिक नियंत्रण कैबिनेट आंतरिक कनेक्शन, घरेलू उपकरण आंतरिक वायरिंग और बिजली वितरण उपकरण शामिल हैं। वे प्रकाश व्यवस्था, एचवीएसी उपकरण और बैटरी पैक इंटरकनेक्शन में भी दिखाई देते हैं जहां त्वरित-डिस्कनेक्ट स्पैड कनेक्शन असेंबली और सर्विसिंग दक्षता का समर्थन करते हैं।
अनुकूलन में टर्मिनल प्रकार का चयन, वायर गेज और सामग्री विनिर्देश, असेंबली लंबाई और दोहरे अंत कॉन्फ़िगरेशन शामिल हैं। ग्राहक तार के प्रत्येक छोर पर अलग-अलग टर्मिनल प्रकार, कस्टम लंबाई और विशेष इन्सुलेशन आवश्यकताओं को निर्दिष्ट कर सकते हैं। वर्तमान रेटिंग, स्टड आकार और मात्रा आवश्यकताओं को प्रस्तुत करने पर, 24 घंटे के भीतर एक लॉक कीमत, 3डी ड्राइंग और पुष्टि की गई डिलीवरी तिथि प्रदान की जाती है।
प्रत्येक पूर्ण तार असेंबली शिपमेंट से पहले 100 प्रतिशत निरंतरता परीक्षण से गुजरती है। लगातार पुल-आउट बल और विद्युत प्रतिरोध बनाए रखने के लिए उत्पादन के दौरान क्रिंप आयामों की निगरानी की जाती है। ट्रेसेबिलिटी के लिए उत्पादन रिकॉर्ड बैच द्वारा बनाए रखा जाता है। दृश्य निरीक्षण में इन्सुलेशन बैठने की स्थिति, टर्मिनल संरेखण और कंडक्टर एक्सपोज़र मानकों को शामिल किया गया है।
कुदाल के आकार का चयन संभोग घटक पर मेल खाने वाले पुरुष टैब आयाम पर निर्भर करता है। 250 श्रृंखला 6.3 मिमी टैब में फिट होती है, 187 श्रृंखला 4.8 मिमी टैब में फिट होती है, और 110 श्रृंखला 2.8 मिमी टैब में फिट होती है। वर्तमान रेटिंग और वायर गेज भी आकार चयन में कारक होते हैं।
मानक तांबे के कंडक्टर तार पूरे 0.5 मिमी⊃2 में संगत हैं; से 16 मिमी⊃2; श्रेणी। उच्च तापमान या उच्च लचीलेपन अनुप्रयोगों के लिए सिलिकॉन-इन्सुलेटेड तार और अन्य विशेष तार प्रकार निर्दिष्ट किए जा सकते हैं। ग्राहक असेंबली के लिए ग्राहक-निर्दिष्ट तार सामग्री की आपूर्ति भी कर सकते हैं।
टर्मिनल प्रकार, वायर गेज, लंबाई और मात्रा सहित विनिर्देश विवरण प्राप्त करने के बाद, इंजीनियरिंग व्यवहार्यता की पुष्टि करती है और एक उद्धरण प्रदान करती है। बड़े पैमाने पर उत्पादन से पहले अनुमोदन के लिए नमूने तैयार किए जाते हैं, वर्तमान उत्पादन शेड्यूलिंग के आधार पर उद्धरण चरण के दौरान लीड समय की सूचना दी जाती है।
