एसएमडी और एसएमटी कनेक्टर के बीच क्या अंतर है?

I. प्रस्तावना



इलेक्ट्रॉनिक्स की तेजी से विकसित हो रही दुनिया में, जिस तरह से मुद्रित सर्किट बोर्ड (पीसीबी) पर घटकों को लगाया जाता है, वह इलेक्ट्रॉनिक उपकरणों की दक्षता, आकार और प्रदर्शन को निर्धारित करने में महत्वपूर्ण भूमिका निभाता है। इस संदर्भ में दो शब्द जो अक्सर सामने आते हैं वे हैं एसएमडी (सरफेस माउंट डिवाइस) और एसएमटी (सरफेस माउंट टेक्नोलॉजी)। हालाँकि ये शब्द संबंधित हैं, वे इलेक्ट्रॉनिक विनिर्माण प्रक्रिया के विभिन्न पहलुओं को संदर्भित करते हैं, खासकर जब कनेक्टर्स की बात आती है।



कनेक्टर इलेक्ट्रॉनिक उपकरणों में आवश्यक घटक हैं, जो सिस्टम के विभिन्न हिस्सों के बीच या अलग-अलग उपकरणों के बीच विद्युत संकेतों और शक्ति के हस्तांतरण की सुविधा प्रदान करते हैं। वे विभिन्न रूपों में आते हैं, जिनमें पिन हेडर, आईडीसी (इंसुलेशन डिस्प्लेसमेंट कनेक्टर) सॉकेट और बोर्ड-टू-बोर्ड कनेक्टर शामिल हैं। के बीच के अंतर को समझना घटक चयन और असेंबली प्रक्रियाओं के बारे में सूचित निर्णय लेने के लिए एसएमडी और एसएमटी कनेक्टर इंजीनियरों और निर्माताओं के लिए महत्वपूर्ण हैं।



इस लेख का उद्देश्य एसएमडी और एसएमटी कनेक्टर्स की अवधारणाओं को उजागर करना, उनकी विशेषताओं, अनुप्रयोगों और उनके बीच प्रमुख अंतरों की खोज करना है। हम पिन हेडर, आईडीसी सॉकेट एसएमडी/एसएमटी महिला पिन हेडर कनेक्टर और बोर्ड-टू-बोर्ड कनेक्टर पर विशेष ध्यान देंगे, क्योंकि ये कई इलेक्ट्रॉनिक उपकरणों में उपयोग किए जाने वाले सामान्य प्रकार के कनेक्टर हैं।



द्वितीय. एसएमडी और एसएमटी को परिभाषित करना



A. सरफेस माउंट डिवाइस (एसएमडी)



सरफेस माउंट डिवाइसेस (एसएमडी) इलेक्ट्रॉनिक घटक हैं जिन्हें सीधे मुद्रित सर्किट बोर्ड (पीसीबी) की सतह पर स्थापित करने के लिए डिज़ाइन किया गया है। अपने थ्रू-होल समकक्षों के विपरीत, एसएमडी को इंस्टॉलेशन के लिए पीसीबी के माध्यम से छेद करने की आवश्यकता नहीं होती है।



1. परिभाषा और विशेषताएँ:

   - एसएमडी कॉम्पैक्ट घटक हैं जो पीसीबी की सतह पर बैठते हैं।

   - उनमें आम तौर पर छोटे धातु संपर्क या लीड होते हैं जो सीधे पीसीबी की सतह पर सोल्डर होते हैं।

   - एसएमडी आम तौर पर थ्रू-होल घटकों से छोटे होते हैं, जो पीसीबी पर उच्च घटक घनत्व की अनुमति देते हैं।



2. एसएमडी घटकों के प्रकार:

   एसएमडी विभिन्न रूपों में आते हैं, जिनमें शामिल हैं:

   - प्रतिरोधी

   - कैपेसिटर

   - डायोड

   - ट्रांजिस्टर

   - एकीकृत सर्किट

   - कनेक्टर्स



3. एसएमडी कनेक्टर:

   एसएमडी कनेक्टर एक विशिष्ट प्रकार के सरफेस माउंट डिवाइस हैं जो सर्किट के विभिन्न हिस्सों या विभिन्न बोर्डों को जोड़ने के लिए डिज़ाइन किए गए हैं। वे सम्मिलित करते हैं:

   - पिन हेडर

   - आईडीसी सॉकेट एसएमडी महिला पिन हैडर कनेक्टर

   - बोर्ड-टू-बोर्ड कनेक्टर



बी. सरफेस माउंट टेक्नोलॉजी (एसएमटी)



सरफेस माउंट टेक्नोलॉजी (एसएमटी) एक मुद्रित सर्किट बोर्ड पर सरफेस माउंट डिवाइस को माउंट करने के लिए उपयोग की जाने वाली विधि को संदर्भित करती है।



1. परिभाषा और प्रक्रिया सिंहावलोकन:

   एसएमटी एक उत्पादन प्रक्रिया है जहां इलेक्ट्रॉनिक घटकों को सीधे पीसीबी की सतह पर रखा जाता है। बुनियादी कदमों में शामिल हैं:

   - पीसीबी पर सोल्डर पेस्ट लगाना

   - बोर्ड पर घटकों को रखना

   - सोल्डर को पिघलाने के लिए पूरी असेंबली को गर्म करना, स्थायी कनेक्शन बनाना



2. ऐतिहासिक संदर्भ और विकास:

   - एसएमटी ने 1980 के दशक में थ्रू-होल तकनीक के प्रतिस्थापन के रूप में लोकप्रियता हासिल करना शुरू किया।

   - इसे छोटे, अधिक कुशल इलेक्ट्रॉनिक उपकरणों की आवश्यकता के जवाब में विकसित किया गया था।

   - एसएमटी तब से अधिकांश इलेक्ट्रॉनिक्स विनिर्माण में पीसीबी असेंबली के लिए प्रमुख तरीका बन गया है।



3. कनेक्टर माउंटिंग में आवेदन:

   एसएमटी का व्यापक रूप से विभिन्न प्रकार के कनेक्टर्स को माउंट करने के लिए उपयोग किया जाता है, जिनमें शामिल हैं:

   - एसएमटी पिन हेडर

   - एसएमटी बोर्ड-टू-बोर्ड कनेक्टर

   - अन्य प्रकार के एसएमडी कनेक्टर



एसएमडी और एसएमटी के बीच मुख्य अंतर यह है कि एसएमडी स्वयं घटकों को संदर्भित करता है, जबकि एसएमटी इन घटकों को माउंट करने के लिए उपयोग की जाने वाली तकनीक और प्रक्रिया को संदर्भित करता है। कनेक्टर्स के संदर्भ में, एसएमडी कनेक्टर भौतिक घटक हैं, जबकि एसएमटी बताता है कि ये कनेक्टर पीसीबी से कैसे जुड़े होते हैं।



तृतीय. पिन हैडर कनेक्टर्स: एसएमडी बनाम एसएमटी



पिन हेडर कनेक्टर बहुमुखी घटक हैं जिनका उपयोग बोर्ड-टू-बोर्ड और वायर-टू-बोर्ड कनेक्शन के लिए कई इलेक्ट्रॉनिक उपकरणों में किया जाता है। वे विभिन्न कॉन्फ़िगरेशन में आते हैं, और उन्हें एसएमडी या एसएमटी तरीकों का उपयोग करके माउंट किया जा सकता है। आइए विभिन्न प्रकार के पिन हेडर और उनकी विशिष्टताओं का पता लगाएं:



A. एकल पंक्ति पिन हेडर



1. सीधे डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54 मिमी (0.1'), विभिन्न लंबाई

   - इन हेडर में पिनों की एक पंक्ति एक सीधी रेखा में व्यवस्थित होती है।

   - वे पीसीबी सतह पर लंबवत लगे होते हैं।

   - 2.54 मिमी पिच एक मानक रिक्ति है जो कई प्रकार के कनेक्टर्स के साथ आसान संभोग की अनुमति देती है।



2. समकोण डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54 मिमी (0.1'), विभिन्न विन्यास (ए/डी/बी, ए/बी/डी)

   - इन हेडर में पिन होते हैं जो 90 डिग्री के कोण पर मुड़ते हैं।

   - वे तब उपयोगी होते हैं जब पीसीबी के ऊपर जगह सीमित होती है।

   - अलग-अलग कॉन्फ़िगरेशन (ए/डी/बी, ए/बी/डी) पिन और प्लास्टिक हाउसिंग की व्यवस्था को संदर्भित करते हैं।



3. सी टाइप (एसएमटी)

   - विशिष्टताएँ: पिच 2.54 मिमी (0.1')

   - ये सी-आकार की प्रोफ़ाइल के साथ एक विशेष प्रकार के एकल पंक्ति हेडर हैं।

   - वे विशिष्ट अनुप्रयोगों के लिए अद्वितीय माउंटिंग विकल्प प्रदान करते हैं।



बी. दोहरी पंक्ति पिन हेडर



1. सीधे डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54 मिमी (0.1'), विभिन्न लंबाई

   - इन हेडर में पिन की दो समानांतर पंक्तियाँ होती हैं।

   - वे एकल पंक्ति हेडर की तुलना में कनेक्शन का उच्च घनत्व प्रदान करते हैं।

   - 2.54 मिमी पिच एक पंक्ति में पिनों के बीच और दो पंक्तियों के बीच की दूरी दोनों पर लागू होती है।



2. समकोण डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54*2.54 मिमी (0.1'*0.1')

   - एकल पंक्ति समकोण हेडर के समान, लेकिन पिन की दो पंक्तियों के साथ।

   - वे उन अनुप्रयोगों के लिए आदर्श हैं जहां लंबवत स्थान सीमित है लेकिन बड़ी संख्या में कनेक्शन की आवश्यकता होती है।



सी. ट्रिपल रो पिन हेडर



1. सीधे डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54 मिमी (0.1'), विभिन्न लंबाई

   - इन हेडर में पिन की तीन समानांतर पंक्तियाँ होती हैं।

   - वे चर्चा किए गए पिन हेडर प्रकारों के बीच कनेक्शन का उच्चतम घनत्व प्रदान करते हैं।



2. समकोण डीआईपी प्रकार (एसएमटी)

   - विशिष्टताएँ: पिच 2.54*2.54 मिमी (0.1'*0.1')

   - ये ट्रिपल रो हेडर हैं जिनमें पिन 90 डिग्री के कोण पर मुड़े हुए हैं।

   - वे एक कॉम्पैक्ट, लो-प्रोफ़ाइल पैकेज में अधिक संख्या में कनेक्शन प्रदान करते हैं।



ये सभी पिन हेडर प्रकार सरफेस माउंट टेक्नोलॉजी (एसएमटी) असेंबली के लिए डिज़ाइन किए गए हैं। एसएमटी प्रक्रिया इन कनेक्टरों को पीसीबी पर कुशल, स्वचालित प्लेसमेंट की अनुमति देती है। हालाँकि, यह ध्यान रखना महत्वपूर्ण है कि हालांकि ये एसएमटी घटक हैं, इन्हें एसएमडी (सरफेस माउंट डिवाइस) कनेक्टर भी माना जाता है क्योंकि इन्हें पीसीबी की सतह पर स्थापित करने के लिए डिज़ाइन किया गया है।



विभिन्न प्रकार के पिन हेडर के बीच का चुनाव कनेक्शन की आवश्यक संख्या, पीसीबी पर उपलब्ध स्थान और विशिष्ट एप्लिकेशन आवश्यकताओं जैसे कारकों पर निर्भर करता है। किसी दिए गए इलेक्ट्रॉनिक डिज़ाइन के लिए सही कनेक्टर का चयन करने के लिए इन विभिन्न विकल्पों को समझना महत्वपूर्ण है।



चतुर्थ. कनेक्टर माउंटिंग के लिए एसएमटी प्रक्रिया



सरफेस माउंट टेक्नोलॉजी (एसएमटी) प्रक्रिया मुद्रित सर्किट बोर्ड (पीसीबी) पर कनेक्टर्स और अन्य घटकों को माउंट करने के लिए एक अत्यधिक कुशल विधि है। यह प्रक्रिया इलेक्ट्रॉनिक उपकरणों के बड़े पैमाने पर उत्पादन के लिए विशेष रूप से उपयुक्त है। आइए कनेक्टर माउंटिंग पर ध्यान केंद्रित करते हुए एसएमटी प्रक्रिया के बारे में विस्तार से जानें:



ए. एसएमटी प्रक्रिया का अवलोकन



1. सोल्डर पेस्ट अनुप्रयोग:

   - एक स्टैंसिल पीसीबी के साथ संरेखित है।

   - सोल्डर पेस्ट को स्टैंसिल के माध्यम से पीसीबी के विशिष्ट क्षेत्रों पर लगाया जाता है जहां घटकों को रखा जाएगा।

   - सोल्डर पेस्ट चिपकने वाले और प्रवाहकीय पदार्थ दोनों के रूप में कार्य करता है।



2. घटक प्लेसमेंट:

   - एसएमडी कनेक्टर और अन्य घटकों को पिक-एंड-प्लेस मशीन का उपयोग करके पीसीबी पर रखा जाता है।

   - मशीन रीलों या ट्रे से घटकों को लेने और उन्हें सोल्डर पेस्ट पर सटीक रूप से रखने के लिए वैक्यूम नोजल का उपयोग करती है।

   - पिन हेडर जैसे कनेक्टर्स के लिए, मशीन सही ओरिएंटेशन और संरेखण सुनिश्चित करती है।



3. रीफ़्लो सोल्डरिंग:

   - रखे गए घटकों के साथ पीसीबी को रिफ्लो ओवन से गुजारा जाता है।

   - ओवन में कई तापमान क्षेत्र होते हैं जो धीरे-धीरे बोर्ड को गर्म करते हैं।

   - जब सोल्डर पेस्ट अपने पिघलने बिंदु पर पहुंचता है, तो यह कनेक्टर और पीसीबी के बीच एक बंधन बनाता है।

   - फिर बोर्ड को ठंडा किया जाता है, जिससे सोल्डर जोड़ ठोस हो जाते हैं।



4. निरीक्षण:

   - रिफ्लो के बाद, उचित प्लेसमेंट और सोल्डरिंग सुनिश्चित करने के लिए बोर्डों का निरीक्षण किया जाता है।

   - इसमें अधिक जटिल घटकों के लिए दृश्य निरीक्षण, स्वचालित ऑप्टिकल निरीक्षण (एओआई), या एक्स-रे निरीक्षण शामिल हो सकता है।



बी. एसएमटी उपकरण का उपयोग कनेक्टर माउंटिंग के लिए किया जाता है



- पिक-एंड-प्लेस मशीनें: ये स्वचालित मशीनें कनेक्टर्स और अन्य घटकों को पीसीबी पर सटीक रूप से रखती हैं।

- रीफ़्लो ओवन: ये ओवन एसएमडी घटकों को सोल्डर करने के लिए आवश्यक नियंत्रित हीटिंग प्रदान करते हैं।

- निरीक्षण प्रणाली: एओआई और एक्स-रे सिस्टम का उपयोग घटक प्लेसमेंट और सोल्डर जोड़ों की गुणवत्ता को सत्यापित करने के लिए किया जाता है।



सी. कनेक्टर्स के लिए एसएमटी का उपयोग करने के लाभ



- हाई-स्पीड असेंबली: एसएमटी कनेक्टर्स को तेजी से लगाने की अनुमति देता है, जिससे उत्पादन क्षमता बढ़ती है।

- परिशुद्धता: स्वचालित प्लेसमेंट कनेक्टर्स की सटीक स्थिति सुनिश्चित करता है।

- लघुकरण: एसएमटी छोटे कनेक्टर्स के उपयोग को सक्षम बनाता है, जो समग्र डिवाइस लघुकरण में योगदान देता है।

- विश्वसनीयता: ठीक से निष्पादित होने पर, एसएमटी बहुत विश्वसनीय सोल्डर कनेक्शन प्रदान कर सकता है।



डी. एसएमटी कनेक्टर माउंटिंग में चुनौतियाँ



- थर्मल प्रबंधन: कुछ कनेक्टर रिफ्लो ओवन में उच्च तापमान के प्रति संवेदनशील हो सकते हैं।

- समतलीयता: यह सुनिश्चित करना कि कनेक्टर के सभी पिन पीसीबी के साथ उचित संपर्क बनाते हैं, चुनौतीपूर्ण हो सकता है, खासकर बड़े कनेक्टर के लिए।

- नमी संवेदनशीलता: कुछ कनेक्टर सामग्री नमी को अवशोषित कर सकती हैं, जो रिफ्लो सोल्डरिंग के दौरान समस्याएं पैदा कर सकती हैं।

- दोबारा काम करने में कठिनाइयाँ: एसएमटी-माउंटेड कनेक्टर्स को बदलना या मरम्मत करना थ्रू-होल कनेक्टर्स की तुलना में अधिक चुनौतीपूर्ण हो सकता है।



एसएमडी कनेक्टर्स के साथ काम करने वाले किसी भी व्यक्ति के लिए एसएमटी प्रक्रिया को समझना महत्वपूर्ण है। यह प्रक्रिया पिन हेडर, आईडीसी सॉकेट और बोर्ड-टू-बोर्ड कनेक्टर सहित विभिन्न कनेक्टर प्रकारों के कुशल और विश्वसनीय माउंटिंग को सक्षम बनाती है, जो कॉम्पैक्ट और उच्च-प्रदर्शन वाले इलेक्ट्रॉनिक उपकरणों के उत्पादन में योगदान करती है।



वी. एसएमडी कनेक्टर्स



सरफेस माउंट डिवाइस (एसएमडी) कनेक्टर विशेष रूप से मुद्रित सर्किट बोर्ड (पीसीबी) की सतह पर सीधे माउंट करने के लिए डिज़ाइन किए गए हैं। ये कनेक्टर आधुनिक इलेक्ट्रॉनिक्स में महत्वपूर्ण भूमिका निभाते हैं, जो आकार, वजन और असेंबली दक्षता के मामले में लाभ प्रदान करते हैं। आइए SMD कनेक्टर्स के बारे में अधिक विस्तार से जानें:



ए. एसएमडी कनेक्टर्स की विशेषताएं



- कॉम्पैक्ट आकार: एसएमडी कनेक्टर आम तौर पर उनके थ्रू-होल समकक्षों से छोटे होते हैं।

- किसी थ्रू-होल की आवश्यकता नहीं: उन्हें ड्रिल किए गए छेद की आवश्यकता को समाप्त करते हुए, पीसीबी की सतह पर बैठने के लिए डिज़ाइन किया गया है।

- स्वचालित असेंबली के लिए उपयुक्त: एसएमडी कनेक्टर पिक-एंड-प्लेस मशीनों और रिफ्लो सोल्डरिंग प्रक्रियाओं के साथ संगत हैं।

- विभिन्न पिचों में उपलब्ध: सामान्य पिचों में 2.54 मिमी (0.1'), 2.00 मिमी, 1.27 मिमी और उच्च-घनत्व अनुप्रयोगों के लिए इससे भी छोटी पिचें शामिल हैं।

- अक्सर सुरक्षित माउंटिंग के लिए सतह तनाव पिन या छोटे लीड की सुविधा होती है।



बी. एसएमडी कनेक्टर्स के प्रकार

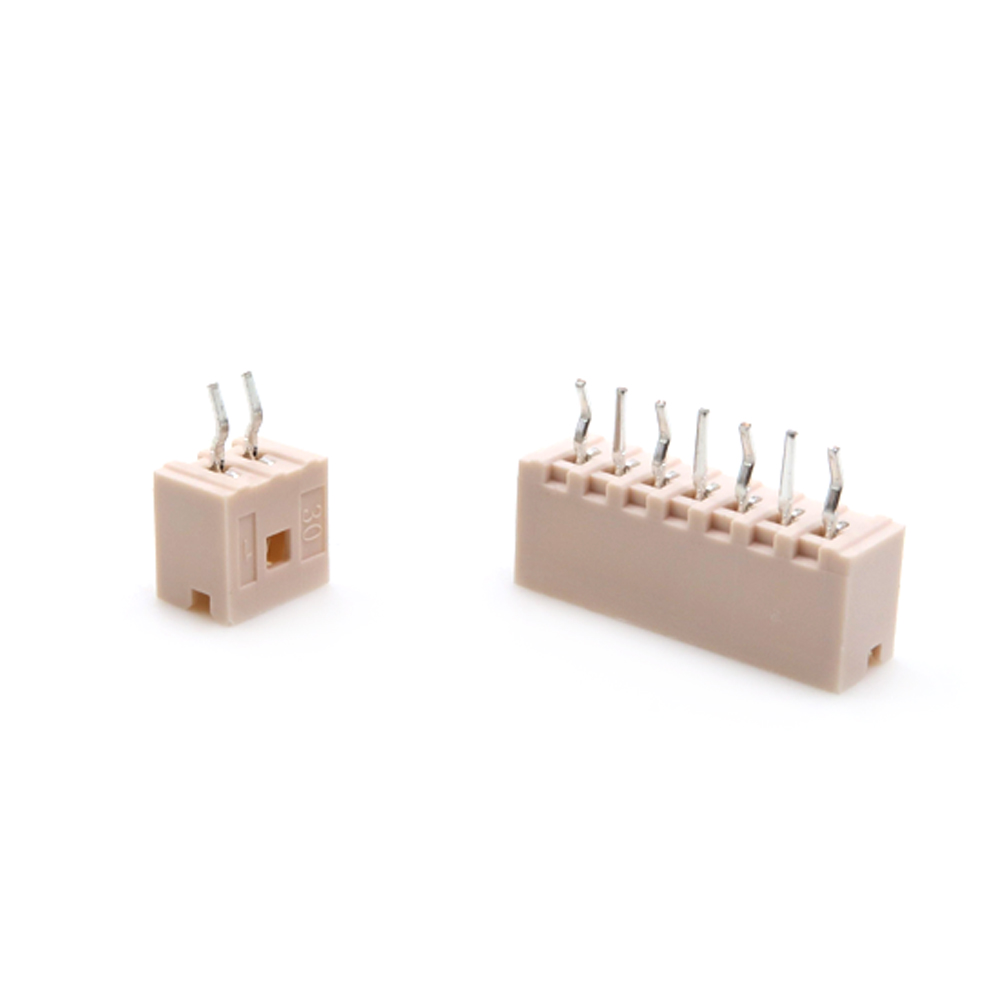

1. पिन हेडर (एसएमडी प्रकार)

   - एकल पंक्ति श्रीमती प्रकार:

     * पिच: 2.54 मिमी (0.1')

     * ये हेडर कनेक्शन बिंदुओं की एक पंक्ति प्रदान करते हैं।

     * उन अनुप्रयोगों के लिए उपयोगी जहां स्थान प्रीमियम पर है।



   - दोहरी पंक्ति श्रीमती प्रकार (पोस्ट के साथ):

     * पिच: 2.54*2.54मिमी (0.1'*0.1')

     * उच्च घनत्व के लिए कनेक्शन बिंदुओं की दो पंक्तियाँ प्रदान करता है।

     * पोस्ट अतिरिक्त यांत्रिक स्थिरता प्रदान करते हैं।



2. आईडीसी सॉकेट एसएमडी महिला पिन हैडर कनेक्टर

   - ये कनेक्टर एसएमडी माउंटिंग के साथ आईडीसी (इंसुलेशन डिस्प्लेसमेंट कनेक्टर) तकनीक के लाभों को जोड़ते हैं।

   - वे रिबन केबलों को पीसीबी से त्वरित और विश्वसनीय कनेक्शन की अनुमति देते हैं।

   - विभिन्न अनुप्रयोगों के अनुरूप विभिन्न पिन काउंट और पिचों में उपलब्ध है।



3. बोर्ड-टू-बोर्ड कनेक्टर

   - ये एसएमडी कनेक्टर दो पीसीबी को एक साथ जोड़ने के लिए डिज़ाइन किए गए हैं।

   - वे विभिन्न शैलियों में आते हैं, जिनमें समानांतर बोर्ड स्टैकिंग के लिए मेजेनाइन कनेक्टर और लंबवत बोर्ड व्यवस्था के लिए एज कनेक्टर शामिल हैं।

   - अक्सर उच्च-घनत्व कनेक्शन के लिए उच्च पिन गणना और बढ़िया पिच की सुविधा होती है।



सी. एसएमडी कनेक्टर्स के लाभ



- जगह की बचत: एसएमडी कनेक्टर में आम तौर पर थ्रू-होल कनेक्टर की तुलना में कम प्रोफ़ाइल होती है।

- वजन में कमी: थ्रू-होल्स का उन्मूलन और छोटे आकार हल्के पीसीबी असेंबलियों में योगदान करते हैं।

- बेहतर विद्युत प्रदर्शन: छोटे विद्युत पथ सिग्नल गिरावट को कम कर सकते हैं।

- दो तरफा पीसीबी के साथ संगतता: एसएमडी कनेक्टर को पीसीबी के दोनों तरफ लगाया जा सकता है।

- स्वचालित असेंबली: एसएमडी कनेक्टर एसएमटी प्रक्रियाओं का उपयोग करके उच्च मात्रा में उत्पादन के लिए उपयुक्त हैं।



डी. एसएमडी कनेक्टर्स की सीमाएं



- यांत्रिक शक्ति: एसएमडी कनेक्टर उच्च प्रविष्टि/निष्कर्षण बल वाले अनुप्रयोगों के लिए थ्रू-होल कनेक्टर के समान यांत्रिक रूप से मजबूत नहीं हो सकते हैं।

- गर्मी संवेदनशीलता: कुछ एसएमडी कनेक्टर रिफ्लो सोल्डरिंग में शामिल उच्च तापमान के प्रति संवेदनशील हो सकते हैं।

- पुनः कार्य की चुनौतियाँ: एसएमडी कनेक्टर्स को बदलना या मरम्मत करना थ्रू-होल कनेक्टर्स की तुलना में अधिक कठिन हो सकता है।

- निरीक्षण कठिनाइयाँ: एसएमडी कनेक्टर्स के लिए सोल्डर जोड़ों का दृश्य निरीक्षण करना कठिन हो सकता है, जिसके लिए अक्सर विशेष उपकरणों की आवश्यकता होती है।



पिन हेडर, आईडीसी सॉकेट और बोर्ड-टू-बोर्ड कनेक्टर सहित एसएमडी कनेक्टर आकार, वजन और असेंबली दक्षता के मामले में महत्वपूर्ण लाभ प्रदान करते हैं। हालाँकि, उनके चयन और उपयोग के लिए यांत्रिक तनाव, थर्मल स्थितियों और असेंबली प्रक्रियाओं सहित विशिष्ट अनुप्रयोग आवश्यकताओं पर सावधानीपूर्वक विचार करने की आवश्यकता होती है। इलेक्ट्रॉनिक डिज़ाइन में एसएमडी कनेक्टर्स के सफल कार्यान्वयन के लिए इन कारकों को समझना महत्वपूर्ण है।



VI. एसएमडी और एसएमटी कनेक्टर्स की तुलना



एसएमडी और एसएमटी कनेक्टर्स पर चर्चा करते समय, यह स्पष्ट करना महत्वपूर्ण है कि एसएमडी (सरफेस माउंट डिवाइस) घटक के प्रकार को संदर्भित करता है, जबकि एसएमटी (सरफेस माउंट टेक्नोलॉजी) माउंटिंग विधि को संदर्भित करता है। हालाँकि, व्यवहार में, कनेक्टर्स का संदर्भ देते समय इन शब्दों का उपयोग अक्सर एक दूसरे के स्थान पर किया जाता है। आइए विभिन्न पहलुओं में इन कनेक्टर्स की तुलना करें:



ए. शारीरिक अंतर



- एसएमडी कनेक्टर्स:

  * विशेष रूप से सतह पर लगाने के लिए डिज़ाइन किया गया।

  * पीसीबी पैड में सोल्डरिंग के लिए अक्सर फ्लैट लीड या बॉल होते हैं।

  * आम तौर पर छोटे और थ्रू-होल कनेक्टर की तुलना में कम प्रोफ़ाइल वाले होते हैं।



- श्रीमती कनेक्टर्स:

  * यह शब्द तकनीकी रूप से सरफेस माउंट टेक्नोलॉजी का उपयोग करके लगाए गए किसी भी कनेक्टर को संदर्भित करता है।

  * इसमें सभी एसएमडी कनेक्टर शामिल हैं, लेकिन इसमें अनुकूलित थ्रू-होल कनेक्टर भी शामिल हो सकते हैं जिन्हें सतह पर लगाया जा सकता है।



बी. बढ़ते प्रक्रिया मतभेद



- एसएमडी कनेक्टर्स:

  * सीधे पीसीबी सतह पर सोल्डर पेस्ट पर रखा गया।

  * आमतौर पर रिफ्लो सोल्डरिंग का उपयोग करके माउंट किया जाता है।



- श्रीमती कनेक्टर्स:

  * एसएमटी प्रक्रिया का उपयोग करके माउंट किया गया, जिसमें सोल्डर पेस्ट एप्लिकेशन, कंपोनेंट प्लेसमेंट और रिफ्लो सोल्डरिंग शामिल है।

  * प्रक्रिया एसएमडी कनेक्टर्स सहित सभी सतह माउंट घटकों के लिए समान है।



सी. प्रदर्शन विशेषताएँ



1. विद्युत प्रदर्शन

   - एसएमडी और एसएमटी कनेक्टर दोनों आम तौर पर छोटे विद्युत पथों के कारण अच्छा विद्युत प्रदर्शन प्रदान करते हैं।

   - फाइन-पिच एसएमडी कनेक्टर न्यूनतम क्रॉसस्टॉक के साथ हाई-स्पीड सिग्नल का समर्थन कर सकते हैं।



2. यांत्रिक शक्ति

   - एसएमडी/एसएमटी कनेक्टर्स में थ्रू-होल कनेक्टर्स की तुलना में कम यांत्रिक शक्ति हो सकती है।

   - हालाँकि, आधुनिक एसएमडी कनेक्टर डिज़ाइन में अक्सर यांत्रिक स्थिरता बढ़ाने के लिए सुविधाएँ शामिल होती हैं।



3. विभिन्न परिस्थितियों में विश्वसनीयता

   - कंपन: एसएमडी/एसएमटी कनेक्टर थ्रू-होल कनेक्टर की तुलना में कंपन समस्याओं के प्रति अधिक संवेदनशील हो सकते हैं।

   - तापमान: दोनों सामान्य ऑपरेटिंग तापमान को संभाल सकते हैं, लेकिन अत्यधिक तापमान सोल्डर जोड़ की विश्वसनीयता को प्रभावित कर सकता है।



डी. लागत संबंधी विचार



- प्रारंभिक लागत: एसएमडी कनेक्टर समतुल्य थ्रू-होल कनेक्टर की तुलना में अधिक महंगे हो सकते हैं।

- असेंबली लागत: स्वचालन के कारण उच्च मात्रा में उत्पादन के लिए एसएमटी असेंबली आमतौर पर अधिक लागत प्रभावी होती है।

- कुल लागत: संपूर्ण उत्पादन प्रक्रिया पर विचार करते समय, एसएमडी/एसएमटी कनेक्टर्स के परिणामस्वरूप अक्सर कुल लागत कम होती है, खासकर उच्च-मात्रा वाले विनिर्माण के लिए।



ई. विभिन्न अनुप्रयोगों के लिए उपयुक्तता



- उच्च-घनत्व अनुप्रयोग: एसएमडी/एसएमटी कनेक्टर कॉम्पैक्ट डिज़ाइन के लिए आदर्श हैं जहां जगह प्रीमियम पर है।

- उच्च मात्रा में उत्पादन: एसएमटी प्रक्रिया बड़े पैमाने पर उत्पादन के लिए अत्यधिक कुशल है।

- प्रोटोटाइपिंग: आसान मैन्युअल असेंबली और पुनः कार्य के लिए थ्रू-होल कनेक्टर को प्राथमिकता दी जा सकती है।

- उच्च-विश्वसनीयता अनुप्रयोग: उच्च-तनाव वाले वातावरण में बेहतर यांत्रिक स्थिरता के लिए थ्रू-होल कनेक्टर को चुना जा सकता है।



इसलिए , एसएमडी/एसएमटी कनेक्टर और थ्रू-होल कनेक्टर के बीच का चुनाव विशिष्ट एप्लिकेशन आवश्यकताओं, उत्पादन मात्रा और पर्यावरणीय स्थितियों सहित विभिन्न कारकों पर निर्भर करता है। एसएमडी/एसएमटी कनेक्टर आकार, वजन और असेंबली दक्षता के मामले में लाभ प्रदान करते हैं, जिससे वे कई आधुनिक इलेक्ट्रॉनिक डिजाइनों में एक लोकप्रिय विकल्प बन जाते हैं। हालाँकि, थ्रू-होल कनेक्टर अभी भी अपना स्थान रखते हैं, विशेष रूप से उच्च यांत्रिक शक्ति या आसान मैनुअल असेंबली की आवश्यकता वाले अनुप्रयोगों में।



सातवीं. एसएमडी और एसएमटी कनेक्टर्स के बीच चयन करना



A. विचार करने योग्य कारक



1. पीसीबी डिजाइन आवश्यकताएँ

   - उपलब्ध स्थान: एसएमडी/एसएमटी कनेक्टर आमतौर पर कॉम्पैक्ट डिज़ाइन के लिए अधिक उपयुक्त होते हैं।

   - घटक घनत्व: यदि उच्च घटक घनत्व की आवश्यकता है, तो एसएमडी/एसएमटी कनेक्टर अक्सर बेहतर विकल्प होते हैं।

   - सिग्नल अखंडता: उच्च गति अनुप्रयोगों के लिए, एसएमडी/एसएमटी कनेक्टर्स के छोटे विद्युत पथ फायदेमंद हो सकते हैं।

   - बोर्ड की मोटाई: बहुत पतले पीसीबी थ्रू-होल कनेक्टर के लिए उपयुक्त नहीं हो सकते हैं, जिससे एसएमडी/एसएमटी ही एकमात्र विकल्प बन जाता है।



2. उत्पादन की मात्रा

   - उच्च मात्रा: स्वचालन के कारण बड़े पैमाने पर उत्पादन के लिए एसएमटी प्रक्रियाएं आमतौर पर अधिक लागत प्रभावी होती हैं।

   - कम वॉल्यूम या प्रोटोटाइप: आसान मैन्युअल असेंबली और पुनः कार्य के लिए थ्रू-होल कनेक्टर को प्राथमिकता दी जा सकती है।



3. अंतिम-उत्पाद वातावरण

   - कंपन: यदि उत्पाद महत्वपूर्ण कंपन के अधीन होगा, तो थ्रू-होल कनेक्टर अधिक विश्वसनीय हो सकते हैं।

   - तापमान चरम सीमा: उस तापमान सीमा पर विचार करें जिसमें उत्पाद संचालित होगा और ऐसे कनेक्टर चुनें जो इन परिस्थितियों का सामना कर सकें।

   - यांत्रिक तनाव: उन अनुप्रयोगों के लिए जहां कनेक्टर बार-बार मेटिंग/अनमेटिंग चक्र से गुजरेंगे, कनेक्टर की यांत्रिक शक्ति पर विचार करें।



4. लागत बाधाएँ

   - प्रारंभिक घटक लागत: एसएमडी कनेक्टर्स की इकाई लागत थ्रू-होल समकक्षों की तुलना में अधिक हो सकती है।

   - असेंबली लागत: उच्च मात्रा में उत्पादन के लिए एसएमटी असेंबली आम तौर पर अधिक लागत प्रभावी होती है।

   - पुन: कार्य और मरम्मत की लागत: यदि आवश्यक हो तो कनेक्टर्स को पुन: कार्य करने या बदलने की संभावित लागत पर विचार करें।



बी. कनेक्टर चयन के लिए सर्वोत्तम अभ्यास



1. विनिर्माण से लेकर अंतिम उपयोग और संभावित मरम्मत तक उत्पाद के संपूर्ण जीवन चक्र पर विचार करें।

2. अपने विशिष्ट एप्लिकेशन के आधार पर अनुशंसाओं के लिए कनेक्टर निर्माताओं से परामर्श लें।

3. अंतिम उपयोग के वातावरण का अनुकरण करने वाली स्थितियों में प्रोटोटाइप का परीक्षण करें।

4. ऐसे कनेक्टर चुनकर अपने डिज़ाइन को भविष्य में सुरक्षित बनाने पर विचार करें जो संभावित उन्नयन या परिवर्तनों को संभाल सकें।

5. अपना चयन करते समय इलेक्ट्रिकल, मैकेनिकल और थर्मल आवश्यकताओं को संतुलित करें।



सी. हाइब्रिड दृष्टिकोण (एसएमडी और थ्रू-होल प्रौद्योगिकी का संयोजन)



कुछ मामलों में, एसएमडी/एसएमटी और थ्रू-होल कनेक्टर दोनों का उपयोग करने वाला एक हाइब्रिड दृष्टिकोण सबसे अच्छा समाधान हो सकता है:



1. उनके विद्युत प्रदर्शन और स्थान-बचत विशेषताओं से लाभ उठाने के लिए सिग्नल कनेक्शन के लिए एसएमडी/एसएमटी कनेक्टर का उपयोग करें।

2. बिजली कनेक्शन के लिए या उच्च यांत्रिक तनाव वाले क्षेत्रों में थ्रू-होल कनेक्टर का उपयोग करें।

3. 'मिश्रित प्रौद्योगिकी' कनेक्टर्स पर विचार करें जिनमें सिग्नल के लिए एसएमडी संपर्क और यांत्रिक स्थिरता के लिए थ्रू-होल पिन हों।



उदाहरण के लिए, पिन हेडर के मामले में, आप चुन सकते हैं:

- अधिकांश सिग्नल कनेक्शनों के लिए एसएमटी पिन हेडर (जैसा कि '合并PDF.pdf' दस्तावेज़ में वर्णित है) स्वचालित असेंबली के लिए उनके कॉम्पैक्ट आकार और उपयुक्तता से लाभान्वित होते हैं।

- बिजली कनेक्शन के लिए या उन क्षेत्रों में जहां अतिरिक्त यांत्रिक शक्ति की आवश्यकता होती है, थ्रू-होल पिन हेडर।



जब आईडीसी सॉकेट एसएमडी/एसएमटी महिला पिन हेडर कनेक्टर की बात आती है, तो इन्हें आमतौर पर रिबन केबल कनेक्शन के लिए एसएमटी फॉर्म में उपयोग किया जाता है। वे सरफेस माउंट असेंबली के लाभों के साथ संयुक्त रूप से आसान केबल अटैचमेंट का लाभ प्रदान करते हैं।



बोर्ड-टू-बोर्ड कनेक्टर्स के लिए, चुनाव अक्सर बोर्डों की विशिष्ट व्यवस्था और आवश्यक कनेक्शन घनत्व पर निर्भर करता है। एसएमटी संस्करण आमतौर पर आधुनिक, कॉम्पैक्ट डिजाइनों में उपयोग किए जाते हैं, लेकिन अतिरिक्त यांत्रिक शक्ति की आवश्यकता वाले अनुप्रयोगों के लिए थ्रू-होल या हाइब्रिड विकल्प चुने जा सकते हैं।



एसएमडी/एसएमटी और थ्रू-होल कनेक्टर के बीच चयन में विद्युत प्रदर्शन, यांत्रिक आवश्यकताओं, विनिर्माण प्रक्रियाओं और लागत पर विचार सहित विभिन्न कारकों को सावधानीपूर्वक संतुलित करना शामिल है। इन कारकों का पूरी तरह से मूल्यांकन करके और जहां उपयुक्त हो, हाइब्रिड दृष्टिकोण पर विचार करके, डिजाइनर अपने विशिष्ट अनुप्रयोग के लिए इष्टतम कनेक्टर समाधान का चयन कर सकते हैं।



आठवीं. निष्कर्ष



ए. एसएमडी और एसएमटी कनेक्टर्स के बीच प्रमुख अंतरों का पुनर्कथन



जैसा कि हमने इस पूरे लेख में पता लगाया है, एसएमडी (सरफेस माउंट डिवाइस) और एसएमटी (सरफेस माउंट टेक्नोलॉजी) शब्द निकटता से संबंधित हैं लेकिन इलेक्ट्रॉनिक घटक माउंटिंग के विभिन्न पहलुओं को संदर्भित करते हैं:



1. एसएमडी कनेक्टर सतह पर लगाने के लिए डिज़ाइन किए गए भौतिक घटक हैं। इनमें विभिन्न प्रकार के पिन हेडर, आईडीसी सॉकेट और बोर्ड-टू-बोर्ड कनेक्टर शामिल हैं जिन्हें थ्रू-होल की आवश्यकता के बिना सीधे पीसीबी की सतह पर सोल्डर किया जाता है।



2. एसएमटी इन सतह माउंट उपकरणों को माउंट करने के लिए उपयोग की जाने वाली तकनीक और प्रक्रिया को संदर्भित करता है। इसमें सोल्डर पेस्ट का अनुप्रयोग, स्वचालित उपकरणों का उपयोग करके घटकों की नियुक्ति और स्थायी कनेक्शन बनाने के लिए रिफ्लो सोल्डरिंग शामिल है।



व्यवहार में, एसएमडी कनेक्टर आमतौर पर एसएमटी प्रक्रियाओं का उपयोग करके माउंट किए जाते हैं, जिसके कारण इन शब्दों को अक्सर कनेक्टर्स के संदर्भ में परस्पर उपयोग किया जाता है।



बी. इलेक्ट्रॉनिक डिजाइन और विनिर्माण में इन अंतरों को समझने का महत्व



एसएमडी और एसएमटी के बीच अंतर और संबंधों को समझना कई कारणों से महत्वपूर्ण है:



1. डिज़ाइन संबंधी विचार: एसएमडी कनेक्टर्स की विशेषताओं को जानने से घटक चयन, पीसीबी लेआउट और समग्र उत्पाद डिज़ाइन के बारे में सूचित निर्णय लेने में मदद मिलती है।



2. विनिर्माण प्रक्रिया अनुकूलन: एसएमटी प्रक्रियाओं को समझने से विनिर्माण कार्यों की बेहतर योजना और निष्पादन की अनुमति मिलती है, जिससे संभावित रूप से दक्षता में वृद्धि होती है और लागत कम होती है।



3. गुणवत्ता और विश्वसनीयता: एसएमडी कनेक्टर्स और एसएमटी प्रक्रियाओं की ताकत और सीमाओं के बारे में जागरूकता विद्युत प्रदर्शन, यांत्रिक शक्ति और दीर्घकालिक विश्वसनीयता से संबंधित संभावित मुद्दों का अनुमान लगाने और उन्हें कम करने में मदद करती है।



4. लागत प्रबंधन: एसएमडी/एसएमटी और थ्रू-होल प्रौद्योगिकियों के बीच चयन घटक और असेंबली लागत दोनों पर महत्वपूर्ण प्रभाव डाल सकता है, जिससे यह ज्ञान प्रभावी बजट प्रबंधन के लिए मूल्यवान हो जाता है।



सी. विशिष्ट अनुप्रयोगों के लिए सही कनेक्टर प्रकार का चयन करने पर अंतिम विचार



उपयुक्त कनेक्टर प्रकार का चयन करना एक महत्वपूर्ण निर्णय है जो इलेक्ट्रॉनिक उत्पाद की सफलता को महत्वपूर्ण रूप से प्रभावित कर सकता है। यहां कुछ मुख्य बातें दी गई हैं:



1. आवश्यकताओं की पूरी श्रृंखला पर विचार करें: विद्युत प्रदर्शन, यांत्रिक शक्ति, आकार की बाधाएं और पर्यावरणीय कारकों को ध्यान में रखा जाना चाहिए।



2. विनिर्माण संदर्भ का मूल्यांकन करें: उत्पादन की मात्रा, उपलब्ध असेंबली प्रौद्योगिकियां, और पुन: कार्य या मरम्मत की संभावित आवश्यकता पसंद को प्रभावित करनी चाहिए।



3. हाइब्रिड समाधानों को नज़रअंदाज न करें: कुछ मामलों में, एसएमडी/एसएमटी और थ्रू-होल प्रौद्योगिकियों का संयोजन सर्वोत्तम समग्र समाधान प्रदान कर सकता है।



4. नए विकास के बारे में सूचित रहें: कनेक्टर तकनीक का विकास जारी है, नए डिज़ाइन बेहतर प्रदर्शन और विश्वसनीयता प्रदान करते हैं।



5. विशेषज्ञों से परामर्श करें: कनेक्टर निर्माता और अनुभवी पीसीबी डिजाइनर चुनौतीपूर्ण अनुप्रयोगों के लिए मूल्यवान अंतर्दृष्टि प्रदान कर सकते हैं।



एसएमडी कनेक्टर्स की विशेषताओं, एसएमटी प्रक्रियाओं की क्षमताओं और मौजूदा एप्लिकेशन की विशिष्ट आवश्यकताओं को पूरी तरह से समझकर, इंजीनियर और डिजाइनर सूचित निर्णय ले सकते हैं जो सफल, विश्वसनीय और लागत प्रभावी इलेक्ट्रॉनिक उत्पादों को जन्म देते हैं।
