CAVO RF
YZCONN

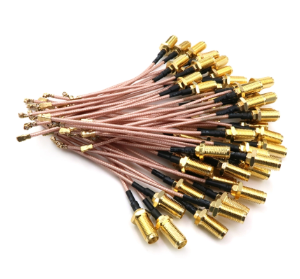

Il cavo coassiale SMA femmina a IPEX/U.FL è dotato di un cavo coassiale da 1,13 mm di diametro con connettore passaparete femmina SMA su un'estremità e connettore U.FL (IPEX/MHF1) sull'estremità opposta. Questo gruppo di cavi è progettato per la trasmissione del segnale RF tra le porte dell'antenna esterna e i moduli radio interni all'interno di involucri elettronici compatti. Supporta lunghezze di cavo personalizzate e configurazioni di connettori per soddisfare specifici requisiti di progettazione meccanica per appalti commerciali e applicazioni industriali.
Il connettore passaparete femmina SMA è realizzato con corpo in ottone con placcatura in oro, dotato di dielettrico in PTFE e contatto centrale in ottone placcato oro. Il design a paratia include un dado esagonale per il montaggio a pannello, con dimensioni di filettatura standard dell'interfaccia SMA 50Ω. L'alloggiamento del connettore fornisce stabilità meccanica quando montato attraverso le pareti del telaio dell'apparecchiatura.
Il connettore U.FL (IPEX serie 1) misura 7,7×7,7×2,5 mm, rendendolo adatto a layout PCB con vincoli di spazio. Il cavo micro coassiale da 1,13 mm è costituito da un conduttore interno in acciaio rivestito di rame argentato (SPCCS), solido isolamento in PTFE, schermatura a treccia di rame argentato e rivestimento esterno in FEP. Questa costruzione mantiene un'impedenza costante di 50 Ω lungo tutta la lunghezza del cavo, preservando al tempo stesso la flessibilità per l'instradamento all'interno di spazi ristretti.
Parametro |
Valore |
Impedenza caratteristica |
50Ω |
Gamma di frequenza |
CC - 6 GHz |
VSWR (massimo) |
≤1,5 entro la frequenza operativa |
Direttore Centrale |
Acciaio ramato argentato |
Materiale dielettrico |
PTFE |
Schermatura |
Treccia di rame argentato |
Giacca esterna |
FEP |
Diametro del cavo |
1,13 mm |
Materiale del connettore SMA |
Corpo in ottone, placcatura oro |
Materiale del connettore U.FL |
Corpo in ottone, placcatura oro |
Temperatura operativa |
-40°C - +85°C |
Lunghezza cavo standard |
Personalizzabile (comunemente 50 mm, 100 mm, 150 mm, 200 mm) |
Interfaccia connettore |
Da paratia femmina SMA a spina U.FL (IPEX1). |
Marca |
YZCONN |
Modello |
CAVO RF |
Questo cavo pigtail da SMA a IPEX funge da ponticello dell'antenna interna nelle apparecchiature di comunicazione wireless. Gli scenari di implementazione comuni includono router e punti di accesso Wi-Fi, moduli IoT cellulari, ricevitori GPS e GNSS, controllori di volo di droni, unità di telemetria di contatori intelligenti e nodi di sensori wireless industriali. Trova impiego anche in configurazioni di test e misurazione in cui è richiesta un'interconnessione RF compatta tra moduli montati su PCB e porte di test esterne. La copertura di frequenza a 6 GHz supporta la banda ISM più comune e i protocolli wireless a banda concessa utilizzati nelle operazioni aziendali.
YZCONN produce questo cavo assemblato a spirale con parametri configurabili per soddisfare i requisiti specifici del progetto. La personalizzazione disponibile include la selezione della lunghezza del cavo da 30 mm a 1.000 mm, tipi di connettori alternativi come SMA maschio, RP-SMA o MMCX e variazioni nella sezione del cavo, comprese le opzioni da 0,81 mm e 1,37 mm. La produzione segue i termini MOQ standard, con unità campione disponibili per la verifica del prototipo prima degli ordini di volume. I tempi di consegna variano in base alla quantità dell'ordine e alla complessità della personalizzazione.
Sono disponibili configurazioni standard a partire da quantità a campione. Le specifiche di lunghezza personalizzata seguono i requisiti MOQ standard stabiliti per la produzione di cavi assemblati.
Sì, il cavo supporta gamme di frequenza fino a 6 GHz, che coprono le bande ISM da 2,4 GHz e 5,8 GHz comunemente utilizzate nel Wi-Fi e in altri sistemi wireless a corto raggio.
Tutti i connettori sono terminati in fabbrica sul cavo. Ogni gruppo viene sottoposto a test di continuità prima della spedizione, quindi non sono necessarie ulteriori saldature durante l'installazione.
La perdita di inserzione varia in base alla lunghezza e alla frequenza del cavo. Per un cavo da 100 mm a 2,4 GHz, la perdita di inserzione tipica misura circa 0,3 dB. I valori di perdita aumentano sia con la frequenza che con la lunghezza del cavo.
