와이어 커넥터는 전기 및 전자 시스템의 기본 구성 요소로, 회로를 연결하고 전기의 원활한 흐름을 보장하는 브리지 역할을 합니다. 의 선택 커넥터는 애플리케이션의 성능, 안전 및 신뢰성에 큰 영향을 미칠 수 있습니다. 이 포괄적인 분석에서는 다양한 유형의 와이어 커넥터를 조사하고 다양한 산업 전반에 걸쳐 해당 디자인, 기능 및 애플리케이션을 탐색합니다.
일반적으로 와이어 너트로 알려진 트위스트 온 와이어 커넥터는 주거용 및 상업용 전기 배선에 널리 사용됩니다. 이 제품은 연결할 전선에 끼워지는 점점 가늘어지는 코일형 금속 인서트가 있는 플라스틱 절연 캡으로 구성됩니다. 캡을 전선 위로 비틀면 금속 인서트가 전선을 끌어당겨 안전하게 연결됩니다.
이 커넥터는 저전압 애플리케이션에 이상적이며 가정용 배선에 널리 사용됩니다. 그러나 연선이나 진동이 심한 환경에는 적합하지 않습니다. 단순함으로 인해 비용 효율적이지만 안전과 신뢰성을 보장하려면 신중한 설치가 필요합니다.
압착식 커넥터는 압착 도구를 사용하여 와이어 끝 부분 주위를 압축하는 금속 슬리브입니다. 이 방법은 단선과 연선 모두에 적합한 신뢰할 수 있고 기계적으로 안정적인 연결을 제공합니다. 이 프로세스는 최소한의 저항을 보장하며 진동이 심한 환경에 이상적입니다.
자동차, 항공우주 및 산업 응용 분야에 널리 사용되는 압착형 커넥터는 엄격한 산업 표준을 준수합니다. 압착 연결의 품질은 매우 중요합니다. 그러므로 적절한 도구와 기술이 필수적입니다. 연구에 따르면 부적절한 압착으로 인해 저항이 증가하고 고장이 발생할 수 있는 것으로 나타났습니다.
솔더 커넥터에는 주변의 솔더를 녹여 와이어 끝을 결합하는 작업이 포함됩니다. 이를 통해 전도성과 내구성이 뛰어난 결합이 형성됩니다. 최적의 전기 전도성을 지닌 영구적인 연결이 필요한 응용 분야에서는 납땜이 선호됩니다. 이 방법은 전자 회로 기판 및 섬세한 부품에 널리 사용됩니다.
솔더 연결은 뛰어난 전도성을 제공하지만 기술과 적절한 장비가 필요합니다. 납땜 중 열 효과로 인해 민감한 부품이 손상될 수 있습니다. 따라서 성공적인 구현을 위해서는 열 프로파일을 이해하고 적절한 납땜 재료를 사용하는 것이 중요합니다.
IDC를 사용하면 절연체를 벗길 필요 없이 절연 전선을 연결할 수 있습니다. 커넥터에는 와이어가 삽입될 때 절연체를 절단하여 도체와 접촉하는 날카로운 칼날이 있습니다. 이 기술을 사용하면 전선을 빠르고 효율적으로 대량 종단 처리할 수 있습니다.
통신 및 네트워킹에서 흔히 사용되는 IDC는 리본 케이블 및 모듈형 커넥터에 사용됩니다. 이들 설계는 고밀도 연결을 지원하므로 복잡한 회로 조립에 적합합니다. 그만큼 커넥터 업계에서는 더 높은 데이터 속도와 신호 무결성 요구 사항을 수용하기 위해 IDC 기술이 발전했습니다.

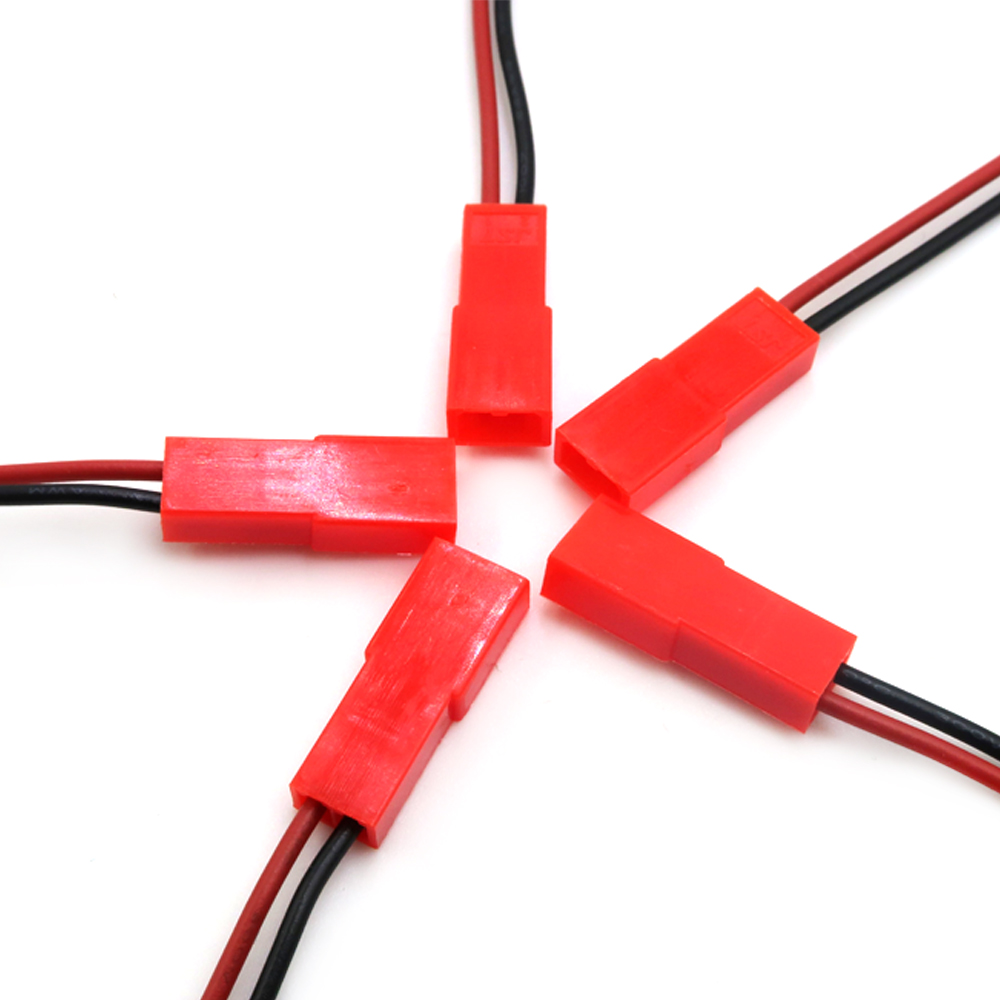

이 커넥터는 수형 플러그와 암형 소켓으로 구성되어 있어 쉽게 연결하고 분리할 수 있습니다. 오디오 잭, 전원 플러그, USB 및 HDMI와 같은 데이터 커넥터를 포함하여 다양한 형식으로 제공됩니다. 이 설계는 올바른 정렬과 접점의 안전한 결합을 보장합니다.
플러그 및 소켓 커넥터는 가전 제품, 산업 기계 및 자동차 시스템 어디에나 사용됩니다. 다양한 기능을 통해 특정 요구 사항을 충족하는 맞춤형 구성이 가능합니다. 이 분야의 혁신은 내구성 강화, 소형화, 최신 기술과의 호환성 향상에 중점을 두고 있습니다.
맞대기 스플라이스 커넥터는 두 개의 와이어를 끝에서 끝까지 연결합니다. 전선은 커넥터의 각 끝에 삽입되고 압착되거나 납땜됩니다. 이러한 유형의 커넥터는 안전한 인라인 연결이 필요한 자동차 및 해양 응용 분야에 자주 사용됩니다.
습기와 부식으로부터 보호하기 위해 맞대기 스플라이스 커넥터에는 접착 라이닝이 있는 열수축 단열재가 포함될 수 있습니다. 이 기능은 열악한 환경에서도 연결 수명을 연장합니다. 연구에 따르면 열수축 소재를 사용하면 커넥터의 환경적 요인에 대한 저항력이 최대 50%까지 향상될 수 있는 것으로 나타났습니다.
터미널 블록은 여러 전선을 고정하고 구성하는 모듈형 커넥터입니다. 이는 와이어를 고정하기 위한 금속 클램프와 나사가 있는 플라스틱 하우징으로 구성됩니다. 터미널 블록은 유지 관리의 용이성과 안전성을 위해 산업용 제어 시스템 및 전기 패널에 필수적입니다.
최신 단자대에는 스프링 클램프 기술 및 푸시인 연결과 같은 기능이 통합되어 있어 설치 시간이 단축되고 접점 신뢰성이 향상됩니다. 안전 표준은 진화하는 업계 규정에 맞춰 우발적인 접촉을 방지하기 위해 명확한 라벨링 및 분리를 요구합니다.
링 및 스페이드 터미널은 나사 터미널에 쉽게 연결할 수 있도록 와이어 끝에 부착된 커넥터입니다. 링 터미널은 완전한 원형이고, 스페이드 터미널은 끝이 열려 있어 빠른 설치가 가능합니다. 일반적으로 전선에 압착되어 있으며 절연 슬리브가 포함될 수 있습니다.
이러한 단자는 전기 패널, 자동차 배선 및 기계에 일반적으로 사용됩니다. 전선 크기와 정격 전류를 기준으로 적절한 선택이 중요합니다. 업계 지침에서는 단락을 방지하고 진동이 심한 환경에서 안전성을 향상시키기 위해 절연 단자를 사용할 것을 권장합니다.
방수 커넥터는 IP67 또는 IP68과 같은 IP 등급을 준수하여 물과 먼지의 유입을 방지하도록 설계되었습니다. 이 제품은 씰, 개스킷 및 특수 소재를 사용하여 까다로운 조건에서도 무결성을 유지합니다. 응용 분야에는 해양 장비, 실외 조명 및 산업용 센서가 포함됩니다.
부식 방지를 위해 스테인레스 스틸, 니켈 도금 황동, 고급 플라스틱과 같은 재료가 사용됩니다. 침수 및 압력 차이를 포함한 엄격한 테스트를 통해 성능 표준이 충족되는지 확인합니다. 방수 커넥터의 개발은 실외 및 수중 전기 시스템의 신뢰성에 매우 중요합니다.
동축 커넥터는 동축 케이블과 함께 사용되어 무선 주파수 신호를 전송합니다. 케이블의 차폐를 유지하고 신호 손실과 반사를 최소화하도록 설계되었습니다. 유형에는 BNC, SMA 및 N형 커넥터가 포함되며 각각은 특정 주파수 범위 및 애플리케이션에 적합합니다.
통신, 방송 및 네트워킹 장비에 필수적인 동축 커넥터는 고주파 신호 전송을 촉진합니다. 이러한 커넥터의 정확한 제조는 신호 무결성에 영향을 미칩니다. 커넥터 기술의 발전으로 더 높은 대역폭과 더 빠른 데이터 속도에 대한 수요가 증가하고 있습니다.
광섬유 커넥터는 광섬유를 결합하여 고속 데이터 통신을 위한 광 신호 전송을 가능하게 합니다. 유형에는 SC, LC, ST 및 MPO 커넥터가 포함되며 각 커넥터는 크기, 연결 용이성 및 정렬 정밀도 측면에서 특정한 장점을 가지고 있습니다.
현대 통신 네트워크에서 광섬유 커넥터는 장거리 신호 충실도를 유지하는 데 매우 중요합니다. 커넥터 설계는 삽입 손실과 역반사를 최소화합니다. 지속적인 연구는 5G 이상과 같은 새로운 기술을 지원하기 위해 커넥터 성능을 향상시키는 데 중점을 두고 있습니다.
RJ45와 같은 모듈형 커넥터는 주로 통신 및 데이터 네트워크에 사용되는 표준화된 인터페이스입니다. 구성요소를 쉽게 교환할 수 있고 구조화된 케이블링 시스템을 지원합니다. 이들 설계는 차폐 버전과 비차폐 버전을 포함한 다양한 구성을 지원합니다.
이더넷 네트워킹의 백본인 모듈형 커넥터는 LAN 및 WAN 환경에서 안정적인 데이터 전송을 가능하게 합니다. 커넥터 기술의 향상은 더 빠른 데이터 속도를 지원하고 전자기 간섭(EMI) 차폐를 개선하여 현대 네트워크 인프라의 요구 사항을 해결하는 것을 목표로 합니다.
오늘날 사용 가능한 다양한 와이어 커넥터는 산업 전반에 걸쳐 전기 및 전자 시스템의 다양한 요구 사항을 반영합니다. 가정용 배선에 사용되는 간단한 트위스트온 커넥터부터 글로벌 통신에 필수적인 고급 광섬유 커넥터까지, 각 제품은 커넥터는 기능성과 안전성을 보장하는 데 중요한 역할을 합니다. 각 유형과 관련된 특성, 응용 프로그램 및 모범 사례를 이해하는 것은 전기 시스템의 설계, 유지 관리 및 발전과 관련된 엔지니어, 기술자 및 이해관계자에게 필수적입니다.
커넥터 기술의 지속적인 혁신은 소형화, 더 높은 데이터 속도, 환경 보호 및 사용 편의성이라는 진화하는 과제를 해결합니다. 적절한 커넥터를 선택하고 적절한 설치 기술을 사용하면 시스템의 성능, 신뢰성 및 수명이 향상될 수 있습니다.
