Žični konektorji so temeljne komponente v električnih in elektronskih sistemih, ki služijo kot most, ki povezuje vezja in zagotavlja nemoten pretok električne energije. Izbira a lahko bistveno vpliva na zmogljivost, varnost in zanesljivost aplikacije. Ta obsežna analiza se poglobi v različne vrste žičnih konektorjev, raziskuje njihovo zasnovo, funkcionalnost in aplikacije v različnih panogah.
Zasukani žični konektorji, splošno znani kot žične matice, se pogosto uporabljajo v stanovanjskih in komercialnih električnih napeljavah. Sestavljeni so iz plastične izolacijske kapice s koničastim, zvitim kovinskim vložkom, ki se navije na žice, ki jih je treba povezati. Ko je pokrovček privit na žice, jih kovinski vložek potegne skupaj in tako ustvari varno povezavo.
Ti priključki so idealni za nizkonapetostne aplikacije in so razširjeni v gospodinjskih napeljavah. Vendar pa niso primerni za vpletene žice ali okolja z močnimi vibracijami. Zaradi svoje preprostosti so stroškovno učinkoviti, vendar zahtevajo skrbno namestitev, da se zagotovi varnost in zanesljivost.
Konektorji za stiskanje so kovinski tulci, ki se stisnejo okoli koncev žice z orodjem za stiskanje. Ta metoda zagotavlja zanesljivo in mehansko stabilno povezavo, primerno tako za polne kot za vijačne žice. Postopek zagotavlja minimalno odpornost in je idealen za okolja z visokimi vibracijami.
Široko uporabljeni v avtomobilski, vesoljski in industrijski industriji so priključki za stiskanje v skladu s strogimi industrijskimi standardi. Kakovost stisnjene povezave je kritična; zato so potrebna ustrezna orodja in tehnike. Študije so pokazale, da lahko nepravilno stiskanje povzroči povečano odpornost in morebitno okvaro.
Spajkalni konektorji vključujejo spajanje koncev žice s taljenjem spajke okoli njih. To ustvari prevodno in trajno vez. Spajkanje je prednostno pri aplikacijah, ki zahtevajo trajno povezavo z optimalno električno prevodnostjo. Metoda prevladuje pri elektronskih vezjih in občutljivih komponentah.
Medtem ko spajkalne povezave ponujajo vrhunsko prevodnost, zahtevajo spretnost in ustrezno opremo. Toplotni učinki med spajkanjem lahko poškodujejo občutljive komponente. Zato sta razumevanje toplotnih profilov in uporaba ustreznih materialov za spajkanje ključnega pomena za uspešno izvedbo.
IDC-ji omogočajo povezavo izoliranih žic brez potrebe po odstranjevanju izolacije. Konektor ima ostra rezila, ki prerežejo izolacijo, ko je žica vstavljena, in tako vzpostavijo stik z vodnikom. Ta tehnologija omogoča hitro in učinkovito množično zaključevanje žic.
IDC-ji se običajno uporabljajo v telekomunikacijah in omrežjih za trakaste kable in modularne konektorje. Njihova zasnova podpira povezave z visoko gostoto, zaradi česar so primerni za kompleksne sklope vezij. The industrija konektorjev je opazila napredek v tehnologiji IDC za prilagajanje višjim hitrostim prenosa podatkov in zahtevam glede celovitosti signala.
Ti konektorji so sestavljeni iz moškega vtiča in ženske vtičnice, kar omogoča enostavno priklop in odklop. Na voljo so v različnih formatih, vključno z avdio priključki, napajalnimi vtiči in podatkovnimi priključki, kot sta USB in HDMI. Zasnova zagotavlja pravilno poravnavo in varno spajanje kontaktov.
Konektorji vtičev in vtičnic so vseprisotni v potrošniški elektroniki, industrijskih strojih in avtomobilskih sistemih. Njihova vsestranskost omogoča konfiguracije po meri za izpolnjevanje posebnih potreb. Inovacije na tem področju se osredotočajo na izboljšanje vzdržljivosti, miniaturizacije in združljivosti z nastajajočimi tehnologijami.
Spojni konektorji povezujejo dve žici od konca do konca. Žice so vstavljene v vsak konec konektorja in stisnjene ali spajkane. Ta vrsta konektorja se pogosto uporablja v avtomobilskih in pomorskih aplikacijah, kjer so potrebne varne in line povezave.
Za zaščito pred vlago in korozijo lahko čelni spojni spoji vključujejo toplotno skrčljivo izolacijo z lepilno oblogo. Ta funkcija podaljša življenjsko dobo povezave v težkih okoljih. Raziskave kažejo, da lahko uporaba toplotno skrčljivih materialov poveča odpornost konektorja na okoljske dejavnike do 50 %.
Priključni bloki so modularni konektorji, ki zavarujejo in organizirajo več žic. Sestavljeni so iz plastičnega ohišja s kovinskimi sponkami in vijaki za držanje žic. Sponke so bistvenega pomena v industrijskih krmilnih sistemih in električnih ploščah zaradi enostavnosti vzdrževanja in varnosti.
Sodobni priključni bloki vključujejo funkcije, kot so tehnologija vzmetnih sponk in potisni priključki, kar skrajša čas namestitve in izboljša zanesljivost kontaktov. Varnostni standardi zahtevajo jasno označevanje in ločevanje za preprečitev nenamernega stika, kar je v skladu z razvijajočimi se industrijskimi predpisi.
Obročaste in lopate sponke so konektorji, pritrjeni na konce žice za lažjo povezavo z vijačnimi sponkami. Obročasta sponka je zaključen krog, medtem ko ima lopasta sponka odprt konec, kar omogoča hitro namestitev. Običajno so naviti na žico in lahko vključujejo izolacijske tulke.
Ti terminali so običajni v električnih ploščah, avtomobilskih napeljavah in strojih. Pravilna izbira glede na velikost žice in nazivni tok je ključnega pomena. Industrijske smernice priporočajo uporabo izoliranih sponk za preprečevanje kratkih stikov in izboljšanje varnosti v okoljih z visokimi vibracijami.
Vodoodporni konektorji so zasnovani tako, da preprečujejo vdor vode in prahu ter ustrezajo ocenam IP, kot sta IP67 ali IP68. Imajo tesnila, tesnila in posebne materiale za ohranjanje celovitosti v zahtevnih pogojih. Aplikacije vključujejo pomorsko opremo, zunanjo razsvetljavo in industrijske senzorje.
Za odpornost proti koroziji se uporabljajo materiali, kot so nerjavno jeklo, ponikljana medenina in napredna plastika. Strogo testiranje, vključno s potopitvijo in razlikami v tlaku, zagotavlja izpolnjevanje standardov delovanja. Razvoj vodotesnih konektorjev je ključnega pomena za zanesljivost zunanjih in potopljenih električnih sistemov.

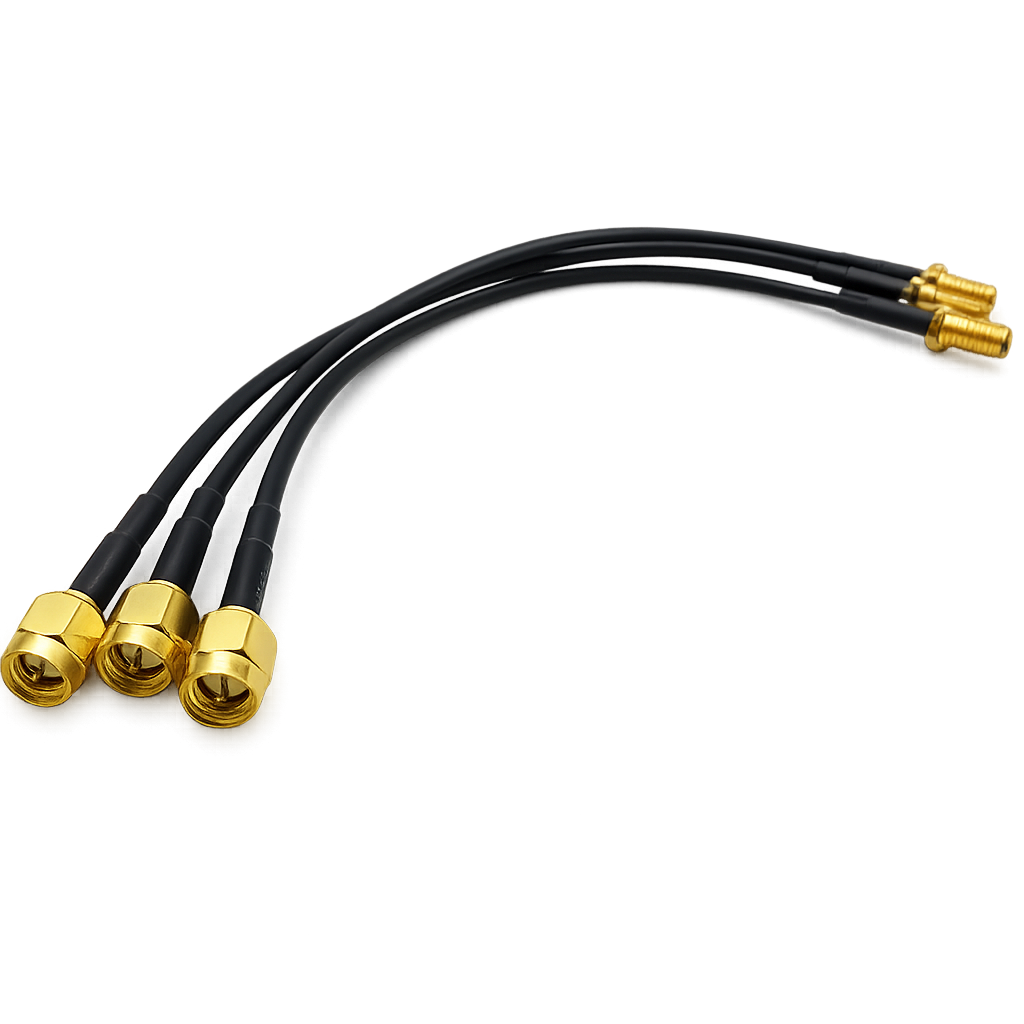

Koaksialni priključki se uporabljajo s koaksialnimi kabli za prenos radiofrekvenčnih signalov. Ohranjajo zaščito kabla in so zasnovani tako, da zmanjšajo izgubo signala in odboje. Vrste vključujejo priključke tipa BNC, SMA in N, od katerih je vsak primeren za določena frekvenčna območja in aplikacije.
Koaksialni konektorji, ki so bistveni v telekomunikacijski, oddajni in omrežni opremi, omogočajo prenos visokofrekvenčnega signala. Natančna izdelava teh priključkov vpliva na celovitost signala. Napredek v tehnologiji priključkov podpira naraščajoče povpraševanje po večji pasovni širini in hitrejših hitrostih prenosa podatkov.
Optični konektorji povezujejo optična vlakna, kar omogoča prenos svetlobnih signalov za hitro podatkovno komunikacijo. Vrste vključujejo konektorje SC, LC, ST in MPO, od katerih ima vsak posebne prednosti v smislu velikosti, enostavne povezave in natančnosti poravnave.
V sodobnih komunikacijskih omrežjih so konektorji za optična vlakna ključnega pomena za ohranjanje zvestobe signala na velikih razdaljah. Zasnova konektorja zmanjša izgubo vnosa in povratne refleksije. Tekoče raziskave se osredotočajo na izboljšanje zmogljivosti priključkov za podporo nastajajočim tehnologijam, kot je 5G in naprej.
Modularni priključki, kot je RJ45, so standardizirani vmesniki, ki se uporabljajo predvsem v telekomunikacijskih in podatkovnih omrežjih. Omogočajo preprosto zamenjavo komponent in podpirajo sisteme strukturiranih kablov. Njihova zasnova podpira različne konfiguracije, vključno z oklopljenimi in neoklopljenimi različicami.
Kot hrbtenica omrežij Ethernet modularni priključki omogočajo zanesljiv prenos podatkov v okoljih LAN in WAN. Izboljšave v tehnologiji konektorjev so namenjene podpori višjih podatkovnih hitrosti in izboljšanju zaščite pred elektromagnetnimi motnjami (EMI), s čimer se obravnavajo zahteve sodobnih omrežnih infrastruktur.
Ogromna paleta žičnih konektorjev, ki so danes na voljo, odraža različne zahteve električnih in elektronskih sistemov v panogah. Od preprostih konektorjev na zasuk, ki se uporabljajo v ožičenju gospodinjstev, do naprednih konektorjev za optična vlakna, ki so ključnega pomena za globalne komunikacije, vsak priključek ima ključno vlogo pri zagotavljanju funkcionalnosti in varnosti. Razumevanje značilnosti, aplikacij in najboljših praks, povezanih z vsako vrsto, je bistvenega pomena za inženirje, tehnike in zainteresirane strani, ki sodelujejo pri načrtovanju, vzdrževanju in napredovanju električnih sistemov.
Nenehne inovacije v tehnologiji konektorjev obravnavajo razvijajoče se izzive miniaturizacije, višjih hitrosti prenosa podatkov, varstva okolja in enostavnosti uporabe. Z izbiro ustreznih priključkov in uporabo ustreznih tehnik namestitve lahko sistemi dosežejo izboljšano zmogljivost, zanesljivost in dolgo življenjsko dobo.
