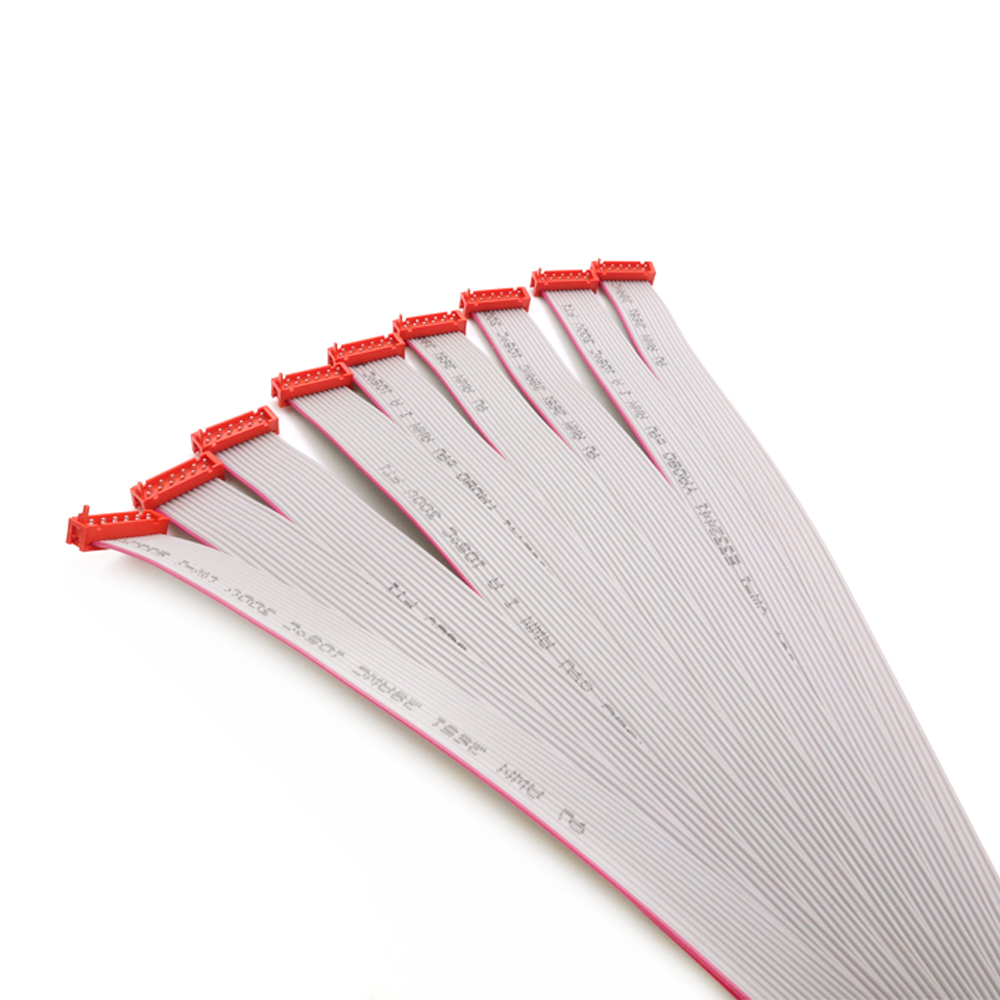

Ploščate žice, pogosto imenovane ploski kabli, so postale sestavni del sodobnih elektronskih sistemov. Zaradi njihove edinstvene strukture – ploščati, široki in tanki – so zelo primerni za posebne aplikacije, kjer sta optimizacija prostora in prilagodljivost najpomembnejši. V tej obsežni analizi se poglobimo v različne uporabe ploščatih žic, raziskujemo njihove oblikovne zapletenosti, prednosti in tehnološki napredek, ki je spodbudil njihovo splošno sprejetje.
Razumevanje vloge Flat Cable v sodobni elektroniki je bistvenega pomena za inženirje in tehnologe, ki želijo optimizirati delovanje naprave. Ker elektronske naprave postajajo vse bolj kompaktne, povpraševanje po učinkovitih rešitvah kablov, kot so ploščate žice, še naprej raste. Ta članek preučuje večplastne uporabe ploščatih žic, podprte z vpogledi v industrijo in akademskimi raziskavami, da bi zagotovili temeljito razumevanje njihovega pomena.
Ploščate žice se odlikujejo po ravninski geometriji, ki je v nasprotju s tradicionalnimi okroglimi kabli. Ta konstrukcijska zasnova ponuja številne mehanske in električne prednosti. Vodniki v ploščatih kablih so običajno razporejeni v vzporedni konfiguraciji, kar zagotavlja dosledne električne lastnosti po širini kabla. Izbira med posameznimi vodniki, več vodniki ali večžilnimi konfiguracijami, kot je sukani par, je odvisna od posebnih zahtev aplikacije.
Razporeditev vodnikov v ravnih žicah pomembno vpliva na njihovo delovanje. Razporeditve vzporednih vodnikov so pogoste v aplikacijah, ki zahtevajo enoten prenos signala. V nasprotju s tem se za minimiziranje elektromagnetnih motenj (EMI) uporabljajo zvite simetrične strukture, ki povečujejo celovitost signala v okoljih, ki so nagnjeni k hrupu. Izbrana razporeditev vpliva na ključne parametre, kot so impedanca, presluh in dušenje.
Izbira materiala za prevodnike in izolacijo v ravnih žicah je ključna. Prevodniki so običajno narejeni iz bakra zaradi njegove odlične električne prevodnosti, čeprav se lahko v posebnih aplikacijah uporabljajo aluminij in druge zlitine. Izolacijski materiali morajo zagotavljati ustrezno dielektrično trdnost, prožnost in toplotno stabilnost. Običajni izolacijski materiali vključujejo polivinilklorid (PVC), polietilen (PE) in fluoropolimere.
Ploščate žice so vseprisotne v elektronskih napravah in služijo kot ključne komponente za notranje povezave. Njihov tanek profil omogoča učinkovito uporabo omejenega prostora v kompaktnih napravah, kot so pametni telefoni, prenosniki in nosljiva tehnologija. Poleg tega njihova prilagodljivost olajša zapletene poti usmerjanja, ki se prilagajajo zapletenim postavitvam sodobnih elektronskih sklopov.
V aplikacijah, kjer je celovitost signala najpomembnejša, ploščate žice nudijo vrhunsko zmogljivost. Enakomerna razdalja in dosledne dielektrične lastnosti zmanjšajo prekinitve impedance, kar zagotavlja zanesljiv prenos podatkov pri visoki hitrosti. Na primer, v zaslonskih tehnologijah ploščati kabli povezujejo grafične krmilnike z zasloni, kar zahteva visoko zvestobo, da se prepreči poslabšanje signala.
Poleg prenosa signala se ploščate žice uporabljajo tudi za distribucijo energije v napravah. Njihova zmožnost obvladovanja različnih tokovnih obremenitev ob ohranjanju nizkoprofilne zasnove jih naredi idealne za distribucijo moči v ozkih prostorih. Aplikacije vključujejo priključke baterij v prenosnih napravah in napajalnike v kompaktnih elektronskih modulih.
Ploščate žice imajo številne prednosti v primerjavi s tradicionalnimi okroglimi kabli. Te prednosti izhajajo iz njihove geometrijske konfiguracije in materialov, uporabljenih v njihovi konstrukciji.
Ploska zasnova omogoča večjo prilagodljivost v arhitekturi naprave. Z zavzemanjem manj navpičnega prostora ploščati kabli omogočajo proizvodnjo tanjših naprav brez kompromisov pri funkcionalnosti. Poleg tega prispevajo k splošnemu zmanjšanju teže, kar je bistveno v aplikacijah, kot sta vesoljska in prenosna elektronika, kjer šteje vsak gram.
Ploščate žice izkazujejo vrhunsko prožnost, zlahka se upognejo, ne da bi poškodovale vodnike ali izolacijo. Ta lastnost je še posebej koristna pri aplikacijah, ki vključujejo gibljive dele ali dinamično upogibanje, kot so robotske roke in zložljive naprave. Ravna struktura prav tako enakomerneje porazdeli mehanske obremenitve, kar poveča vzdržljivost kabla v njegovi življenjski dobi.
Kabelski snopi, znani tudi kot statve ožičenja, pogosto vključujejo ploščate žice za racionalizacijo kompleksnih sistemov ožičenja. V panogah, kot sta avtomobilska in vesoljska industrija, kjer so zapleteni električni sistemi standardni, ploščati kabli poenostavljajo namestitev in vzdrževanje.
S povezovanjem več ploščatih žic v snop lahko inženirji optimizirajo izrabo prostora v vozilih in letalih. Ta pristop zmanjša nered in poveča pretok zraka, kar je lahko ključnega pomena za upravljanje toplote. Poleg tega poenostavi postopek montaže, zmanjša čas namestitve in morebitne napake.
Kabelski snopi, ki uporabljajo ploščate žice, prispevajo k večji zanesljivosti. Organizirana struktura zmanjšuje tveganje odrgnin in mehanskih poškodb. Poleg tega ti pasovi z vgradnjo materialov, ki zavirajo gorenje, povečajo varnost z zmanjšanjem tveganja električnih požarov, ki so ključni pri aplikacijah, kjer je varnost najpomembnejša.
Proizvodnja ploščatih žic vključuje več specializiranih procesov, ki zagotavljajo, da izpolnjujejo stroge standarde kakovosti. Čeprav ima avtomatizacija pomembno vlogo, se številni proizvodni koraki še vedno zanašajo na kvalificirano ročno delo zaradi zapletenosti in zahtevanega prilagajanja.
Nekateri predproizvodni koraki, kot so rezanje žice, odstranjevanje lupine in stiskanje sponk, so pogosto avtomatizirani za izboljšanje učinkovitosti in doslednosti. Vendar postopek sestavljanja – ki lahko vključuje napeljavo žic skozi tulce, nanašanje zaščitnih trakov in integracijo konektorjev – običajno zahteva ročno posredovanje. To ravnovesje zagotavlja tako natančnost kot prilagodljivost pri izpolnjevanju posebnih konstrukcijskih zahtev.
Strogi testni protokoli so bistveni za preverjanje delovanja ploščatih žic. Električno testiranje z uporabo testnih plošč simulira dejanske pogoje delovanja za oceno funkcionalnosti. Pull testi merijo mehansko trdnost in zagotavljajo, da lahko kabli prenesejo fizične obremenitve. Upoštevanje industrijskih standardov, kot je IPC/WHMA-A-620, zagotavlja, da ploščate žice izpolnjujejo ali presegajo zahtevana merila kakovosti.
Standardizacija igra ključno vlogo pri izdelavi in uporabi ploščatih žic. Upoštevanje uveljavljenih standardov zagotavlja združljivost, varnost in doslednost delovanja v različnih aplikacijah in panogah.
Standard IPC/WHMA-A-620 opisuje zahteve za sklope kablov in žičnih snopov. Določa razrede izdelkov na podlagi kritičnosti predvidene aplikacije – od splošnih elektronskih izdelkov do visoko zmogljive elektronike, ki se uporablja v sistemih za vzdrževanje življenja ali vojaških sistemih. Skladnost s temi standardi je ključnega pomena za proizvajalce, da izpolnijo pričakovanja industrije in regulativne zahteve.
Ploščate žice morajo biti skladne tudi z okoljskimi predpisi, kot sta omejevanje nevarnih snovi (RoHS) in registracija, evalvacija, avtorizacija in omejevanje kemikalij (REACH). Izbira ustreznih materialov, ki izpolnjujejo te predpise, ne da bi pri tem ogrozili učinkovitost, je ključni dejavnik pri načrtovanju in proizvodnem procesu.
Napredek v znanosti o materialih in proizvodnih tehnologijah je razširil zmogljivosti in uporabo ploščatih žic. Pojavile so se inovacije, kot so fleksibilna tiskana vezja (FPC) in fleksibilni ploski kabli (FFC), ki ponujajo še večjo prilagodljivost in možnosti integracije.
FPC in FFC predstavljajo razvoj tehnologije ploščate žice. Te komponente združujejo prednosti tradicionalnih ploščatih žic s kompaktnostjo tiskanih vezij. Omogočajo ustvarjanje kompleksnih, tridimenzionalnih medsebojnih povezav znotraj naprav, s čimer dodatno premikajo meje miniaturizacije in inovativnosti oblikovanja.
Rastoče področje nosljive tehnologije se močno opira na ploščate žice in s tem povezan napredek. Naprave, kot so pametne ure in merilniki telesne pripravljenosti, zahtevajo zelo prilagodljive in vzdržljive rešitve ožičenja, da ohranijo funkcionalnost pri nenehnem gibanju in upogibanju. Ploščate žice izpolnjujejo te zahteve in prispevajo k zanesljivosti in udobju uporabnika nosljivih naprav.
Ploščate žice kljub svojim prednostim predstavljajo določene izzive, ki jih je treba obravnavati. Ti vključujejo vidike, povezane z mehansko trdnostjo, upravljanjem toplote in električnim delovanjem v različnih pogojih.
Medtem ko ploščate žice nudijo večjo prilagodljivost, so lahko bolj dovzetne za poškodbe zaradi ostrih ovinkov ali prekomernega upogibanja, ki presega njihove konstrukcijske parametre. Inženirji morajo zagotoviti, da napeljava kablov v napravah ne povzroča nepotrebne obremenitve ploščatih žic, kar lahko sčasoma povzroči okvare.
Pri aplikacijah z visokim tokom morajo ploščate žice učinkovito odvajati toploto, da preprečijo degradacijo izolacije ali prevodnih materialov. Oblikovanje ploščatih kablov z ustreznimi velikostmi vodnikov in uporaba materialov z ustreznimi toplotnimi lastnostmi sta bistvena za ohranjanje učinkovitosti in varnosti.
Če pogledamo naprej, se bo vloga ploščatih žic z razvojem tehnoloških zahtev še razširila. Področja, kot so internet stvari (IoT), napredna robotika in prilagodljiva elektronika, bodo verjetno spodbujala inovacije v aplikacijah s ploščatimi žicami.
Ker postajajo naprave pametnejše in bolj povezane, se povečuje potreba po zanesljivem in hitrem prenosu podatkov. Ploščate žice ponujajo potrebne karakteristike delovanja za podporo tem zahtevam. Poleg tega bi integracija s senzorji in drugimi elektronskimi komponentami lahko vodila do večnamenskih ploščatih kablov, kar bi izboljšalo zmogljivosti naprave.
Nastajajoči materiali, kot so grafen in drugi prevodni polimeri, predstavljajo priložnosti za nadaljnje izboljšanje lastnosti ploščatih žic. Ti materiali bi lahko privedli do kablov, ki so še tanjši, bolj prilagodljivi in sposobni prenašati višje hitrosti prenosa podatkov in ravni moči.
Ploščate žice so kritična komponenta v sodobni elektroniki, saj ponujajo rešitve za izzive, ki jih predstavljata miniaturizacija in večja funkcionalnost. Zaradi svojih edinstvenih strukturnih prednosti so nepogrešljivi v različnih aplikacijah, od potrošniške elektronike do industrijskih strojev. Z razumevanjem uporab in premislekov, povezanih s ploščatimi žicami, lahko inženirji in oblikovalci sprejemajo informirane odločitve, ki izboljšajo delovanje in zanesljivost naprave.
Stalni napredek v tehnologiji ploščate žice, skupaj z razvijajočimi se zahtevami elektronske industrije, poudarja pomen teh komponent. Ko gledamo v prihodnost, integracija Rešitve ploščatih kablov bodo še naprej igrale ključno vlogo pri oblikovanju naprav in sistemov, ki opredeljujejo naš svet.
Ploščate žice se zaradi svoje prostorsko učinkovite zasnove in prilagodljivosti uporabljajo predvsem za notranje povezave v elektronskih napravah. Omogočajo prenos signala in distribucijo energije v kompaktnih prostorih, zaradi česar so idealni za pametne telefone, prenosnike in nosljivo tehnologijo.
Ploščate žice ponujajo enoten razmik med vodniki in dosledne dielektrične lastnosti, kar zmanjšuje prekinitve impedance in preslušavanje. To vodi do izboljšane celovitosti signala in zanesljivega hitrega prenosa podatkov, kar je bistveno v sodobnih elektronskih aplikacijah.
V kabelskih snopih ploščate žice optimizirajo izrabo prostora in zmanjšajo nered. Izboljšajo učinkovitost in zanesljivost namestitve z zmanjšanjem mehanskih obremenitev in tveganja obrabe. Poleg tega ognjevarni materiali v ploščatih žicah izboljšajo varnost z zmanjšanjem nevarnosti požara.
Oblikovalci morajo upoštevati mehanske omejitve, kot je dovzetnost za poškodbe zaradi ostrih ovinkov in čezmernega upogibanja. Upravljanje toplote je prav tako ključnega pomena, saj morajo ploščate žice učinkovito odvajati toploto v aplikacijah z velikim tokom, da preprečijo degradacijo materiala.
Spoštovanje standardov, kot je IPC/WHMA-A-620, zagotavlja, da ploščate žice izpolnjujejo zahteve glede kakovosti in varnosti. Skladnost s temi standardi je bistvena za združljivost in zanesljivost, zlasti v kritičnih aplikacijah, kot so medicinske naprave in vesoljski sistemi.
Napredek v materialih in proizvodnih tehnikah izboljšuje lastnosti ploščatih žic, zaradi česar so tanjše, prožnejše in zmožne višjih hitrosti prenosa podatkov. Inovacije, kot so prilagodljiva tiskana vezja, širijo svoje aplikacije na področjih, kot sta IoT in nosljiva tehnologija.
Nosljiva tehnologija zahteva rešitve ožičenja, ki so zelo prilagodljive in trpežne, da prenesejo nenehno gibanje in upogibanje. Ploščate žice izpolnjujejo te potrebe z zagotavljanjem zanesljivih električnih povezav brez dodajanja mase ali teže, kar prispeva k udobju uporabnika in dolgoživosti naprave.
