So stellen Sie 100 % elektrische Kontinuität bei der Herstellung von Kabelbäumen sicher

Gewährleistung einer 100 %igen elektrischen Kontinuität bei der Herstellung von Kabelbäumen

In modernen Branchen wie der Automobilindustrie, der industriellen Automatisierung, medizinischen Geräten und der Telekommunikation Kabelbäume spielen sie eine entscheidende Rolle bei der Gewährleistung stabiler und zuverlässiger elektrischer Verbindungen. Eines der häufigsten Anliegen von Käufern und Ingenieuren ist jedoch:

Wie kann ein Kabelbaum einen 100 % korrekten Durchgang garantieren – keine Unterbrechungen, keine Kurzschlüsse und keine Fehlverkabelung?

In diesem Artikel werden die wesentlichen Prozesse und Qualitätskontrollmethoden beschrieben, die von professionellen Herstellern eingesetzt werden, um eine einwandfreie elektrische Leistung sicherzustellen.

1. Quellcodeverwaltung: Präzises Design und standardisierte Fertigung

Die Gewährleistung einer perfekten Kontinuität beginnt lange vor der Produktion – sie beginnt bereits in der Entwurfsphase.

Klare und konsistente Dokumentation

• Jeder Draht muss eine eindeutige Identifizierung haben (Drahtnummer, Farbe, Stärke).

• Die Definitionen der Anschlussstifte müssen genau und deutlich gekennzeichnet sein.

• Eine falsche Beschriftung oder vertauschte Pinbelegung ist eine der häufigsten Ursachen für Verdrahtungsfehler.

Standardisierte Werkzeuge und Vorrichtungen

• Durch die Verwendung von Präzisions-Crimpwerkzeugen und -vorrichtungen wird sichergestellt, dass die Anschlüsse ordnungsgemäß befestigt werden.

• Positionierungsbretter oder Vorrichtungen verhindern ein falsches Einsetzen der Stifte während Steckverbinderbaugruppe.

Kontrollierte Verarbeitungsstandards

• Gleichbleibende Abisolierlänge ohne Beschädigung der Kupferlitzen.

• Korrekte Crimpkraft, um lose Verbindungen oder freiliegende Leiter zu vermeiden.

• Korrekter Umgang mit Abschirmung und Erdung, um Signalinstabilität zu vermeiden.

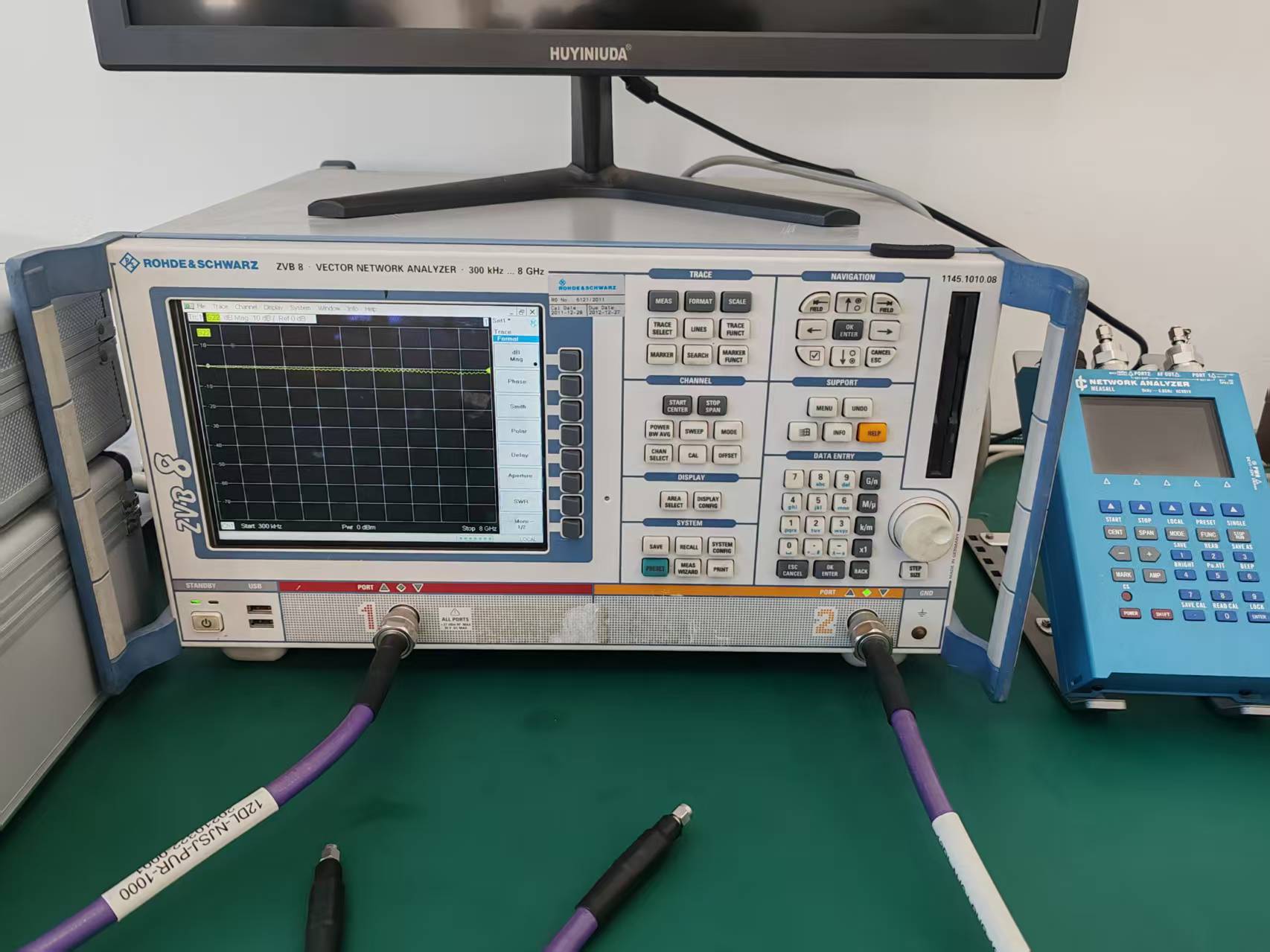

2. 100 % elektrische Prüfung: Der zentrale Schritt der Qualitätskontrolle

Unabhängig davon, wie gut ein Kabelbaum montiert ist, reicht eine visuelle Inspektion allein nicht aus. Eine vollständige elektrische Prüfung ist obligatorisch.

Durchgeführte Schlüsseltests

Kontinuitätstest

Überprüft, ob jeder Stromkreis von Anfang bis Ende vollständig ist und keine offenen Stromkreise vorhanden sind.

Kurzschlusstest

Erkennt unbeabsichtigte elektrische Verbindungen zwischen benachbarten Drähten oder Stromkreisen.

Fehlverdrahtungs-/Pinbelegungstest

Stellt sicher, dass jedes Kabel an die richtige Klemme angeschlossen ist, und vermeidet Fehler wie A→C statt A→B.

Intermittierende (dynamische) Tests

Simuliert Bewegungen oder Vibrationen, um lose oder instabile Verbindungen zu erkennen.

Widerstandstest

• Misst den elektrischen Widerstand in jedem Stromkreis.

• Ein hoher Widerstand kann auf eine schlechte Crimpung oder beschädigte Leiter hinweisen.

Typische Akzeptanzkriterien

• Durchgangswiderstand: < 50 mΩ – 200 mΩ (abhängig von der Kabellänge)

• Isolationswiderstand: > 100 MΩ

Spezielle Prüfvorrichtungen

Für jeden Kabelbaumtyp sollte eine individuell angepasste Prüfvorrichtung verwendet werden, um genaue und wiederholbare Prüfergebnisse sicherzustellen.

3. Prüfung der mechanischen Zuverlässigkeit

Elektrische Kontinuität allein garantiert keine langfristige Leistung. Auch die mechanische Haltbarkeit muss nachgewiesen werden.

Zugversuch

Stellt sicher, dass sich die Anschlüsse unter Belastung nicht lösen.

Biege-/Biegetest

Simuliert reale Bewegungen, um einen internen Drahtbruch zu verhindern.

Paarungszyklustest

Überprüft die Leistung des Steckers nach wiederholtem Ein- und Ausstecken.

Umwelttests (High-End-Anwendungen)

• Prüfungen bei hohen und niedrigen Temperaturen

• Vibrationsprüfung

Diese sind besonders wichtig für Automobil- und Industrieanwendungen.

4. Sichtprüfung und abschließende Überprüfung

Vor dem Verpacken stellt eine Endkontrolle sowohl Funktionalität als auch Konsistenz sicher.

• Überprüfen Sie die Farbe, Reihenfolge und Verlegung der Drähte anhand der Konstruktionszeichnungen.

• Überprüfen Sie die Steckerverriegelungen und Verriegelungsmechanismen.

• Sorgen Sie für einen ordnungsgemäßen Isolationsschutz (Schrumpfschlauch, Klebebandumwicklung).

• Bestätigen Sie die Genauigkeit der Etikettierung, um Chargenverwechslungen zu vermeiden.

5. Standardisierter Produktionsablauf

Professionelle Kabelbaumhersteller folgen in der Regel einem strukturierten Prozess:

1. Technisches Design und Dokumentation

2. Werkzeug- und Montagevorbereitung

3. 100 % elektrische Prüfung

4. Sichtprüfung

5. Mechanische Probenahmetests

6. Verpackung und Versand

Dieser systematische Ansatz minimiert Fehler und gewährleistet eine gleichbleibende Qualität über alle Chargen hinweg.

6. Worauf Käufer bei einem Reliable achten sollten Kabelbaumlieferant

Für OEM-Einkäufer und Beschaffungsexperten in Europa und Nordamerika ist die Wahl des richtigen Lieferanten von entscheidender Bedeutung. Suchen Sie nach Herstellern, die:

• Führen Sie 100 % elektrische Tests durch (keine Probenahme).

• Verwenden Sie für jedes Produkt individuelle Testvorrichtungen

• Befolgen Sie die Qualitätssysteme ISO9001 / IATF16949

• Bereitstellung von Rückverfolgbarkeits- und Inspektionsberichten

• Starke technische Unterstützung für kundenspezifische Designs

Abschluss

Das Erreichen einer 100 % korrekten elektrischen Kontinuität in Kabelbäumen ist nicht das Ergebnis eines einzelnen Schritts, sondern eines umfassenden Systems, das Designgenauigkeit, standardisierte Fertigung, strenge Tests und abschließende Überprüfung umfasst.

Für Branchen, in denen ein Ausfall keine Option ist, ist die Investition in einen Lieferanten mit strenger Qualitätskontrolle und umfassenden Testmöglichkeiten unerlässlich, um Zuverlässigkeit, Sicherheit und langfristige Leistung zu gewährleisten.
