In der sich schnell weiterentwickelnden Technologielandschaft von heute war die Nachfrage nach effizienten und zuverlässigen elektrischen Systemen noch nie so hoch. Von der Automobilindustrie bis hin zur Luft- und Raumfahrt, der Unterhaltungselektronik und der industriellen Automatisierung ist die nahtlose Übertragung von elektrischer Energie und Signalen von größter Bedeutung. Das Herzstück dieser Systeme ist die Kabelbaum , ein wesentlicher Bestandteil, der als zentrales Nervensystem komplexer Maschinen und Geräte fungiert. Für Branchen, die die Leistung optimieren, die Sicherheit gewährleisten und die Haltbarkeit ihrer Produkte verbessern möchten, ist es von entscheidender Bedeutung, den Prozess der Kabelbaumherstellung zu verstehen. Diese umfassende Analyse befasst sich mit den komplizierten Schritten bei der Herstellung hochwertiger Kabelbäume, untersucht die neuesten Innovationen, Industriestandards und die entscheidende Rolle, die diese Komponenten in der heutigen vernetzten Welt spielen.

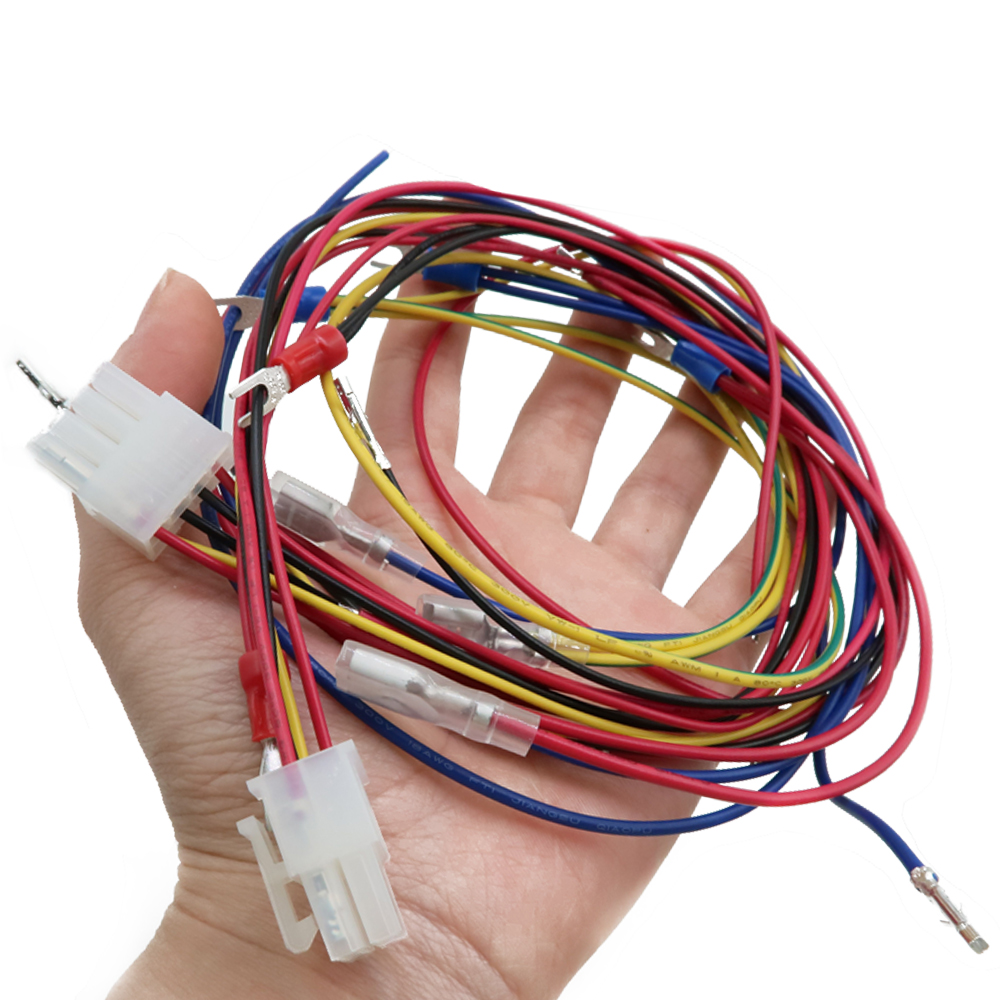

Ein Kabelbaum, auch Kabelbaum oder Kabelbaugruppe genannt, ist ein organisierter Satz von Drähten, Anschlüssen und Anschlüssen, die durch ein Gerät oder eine Maschine verlaufen und Strom und Signale übertragen. Es wurde sorgfältig entwickelt, um sowohl den elektrischen als auch den geometrischen Anforderungen gerecht zu werden und sicherzustellen, dass die elektrischen Komponenten reibungslos funktionieren. Die Integrität eines Kabelbaums ist von entscheidender Bedeutung, da sie sich direkt auf die Zuverlässigkeit, Sicherheit und Leistung elektrischer Systeme auswirkt. Ein gut konzipierter Kabelbaum kann die Installationszeit erheblich verkürzen, die Systemzuverlässigkeit verbessern, indem er Kabel vor Abrieb und Feuchtigkeit schützt, und den Platz innerhalb der Ausrüstung optimieren.
Darüber hinaus vereinfachen Kabelbäume den Aufbau großer und komplexer elektrischer Systeme, indem sie zahlreiche Kabel in einer einzigen Komponente integrieren. Dies rationalisiert nicht nur die Herstellungsprozesse, sondern erleichtert auch die Wartung und Fehlerbehebung. Bei kritischen Anwendungen wie medizinischen Geräten oder Luft- und Raumfahrtsystemen kann der Ausfall eines Kabelbaums schwerwiegende Folgen haben. Daher ist eine sorgfältige Beachtung der Design- und Herstellungsprozesse unerlässlich, um optimale Funktionalität und Sicherheit zu gewährleisten.
Kabelbäume sind in verschiedenen Branchen allgegenwärtig, da sie komplexe Verkabelungssysteme rationalisieren können. Im Automobilbereich verbinden sie unterschiedliche elektrische und elektronische Komponenten und ermöglichen so Funktionen vom Motormanagement bis zum Infotainmentsystem. Moderne Fahrzeuge können Kabelbäume enthalten, die sich bei voller Ausdehnung über mehrere Kilometer erstrecken, was ihre Komplexität deutlich macht. Im medizinischen Bereich sorgen sie für den zuverlässigen Betrieb kritischer Geräte wie MRT-Geräte und lebenserhaltender Systeme. Die industrielle Automatisierung verlässt sich auf Kabelbaumlösungen für eine effiziente Steuerung und Kommunikation zwischen Maschinen. Ihre Vielseitigkeit und ihr Anpassungspotenzial machen sie unverzichtbar in der modernen Technologie, in der Präzision und Zuverlässigkeit nicht verhandelbar sind.
Der Herstellungsprozess beginnt mit einer sorgfältigen Entwurfsphase, in der Ingenieure die elektrischen und physikalischen Parameter des Kabelbaums definieren. Dazu gehört die Erstellung detaillierter Schaltpläne, die Verkabelungswege, Verbindungen und die erforderlichen Komponenten skizzieren. Ingenieure müssen Faktoren wie elektrische Lastanforderungen, Signalintegrität, Umgebungsbedingungen, Platzbeschränkungen und die Einhaltung von Industriestandards berücksichtigen. Zur Simulation und Optimierung des Designs wird häufig fortschrittliche CAD-Software (Computer Aided Design) eingesetzt, die die Visualisierung der Kabelführung und Komponentenplatzierung innerhalb der Endbaugruppe ermöglicht.
In dieser Phase ist die Zusammenarbeit zwischen Elektro- und Maschinenbauteams von entscheidender Bedeutung. Elektroingenieure konzentrieren sich auf die logische und elektrische Architektur und stellen sicher, dass der Kabelbaum die erforderlichen Leistungskriterien erfüllt. Maschinenbauingenieure befassen sich mit physikalischen Aspekten wie der Interaktion des Kabelbaums mit anderen Komponenten, mechanischen Belastungsfaktoren und Umweltaspekten. Dieser interdisziplinäre Ansatz gewährleistet ein zusammenhängendes Design, das allen betrieblichen Anforderungen gerecht wird.
Die Auswahl geeigneter Materialien ist entscheidend für die Leistung und Haltbarkeit des Kabelbaums. Aufgrund seiner hervorragenden elektrischen Leitfähigkeit und Flexibilität werden Leiter üblicherweise aus Kupfer hergestellt. In einigen Fällen kann Aluminium aufgrund seines geringen Gewichts verwendet werden, obwohl es eine geringere Leitfähigkeit als Kupfer aufweist. Dämmstoffe müssen Umwelteinflüssen wie extremen Temperaturen, Feuchtigkeit, Chemikalien und physikalischem Abrieb standhalten. Zu den gängigen Isoliermaterialien gehören Polyvinylchlorid (PVC), Teflon (PTFE) und Silikon, die jeweils unterschiedliche Vorteile bieten.
| Materialeigenschaften | für | Anwendungen |
|---|---|---|
| PVC | Flexibel, kostengünstig, gute Dämmeigenschaften | Universelle Anwendungen in der Unterhaltungselektronik |
| Teflon (PTFE) | Hohe Temperaturbeständigkeit, chemische Inertheit, geringe Reibung | Luft- und Raumfahrt, Militär und Hochtemperaturumgebungen |
| Silikon | Hervorragende Flexibilität, großer Temperaturbereich, Flammwidrigkeit | Medizinische Geräte, Automobilanwendungen |
Um den Schutz vor mechanischer Beanspruchung und Umwelteinflüssen zu erhöhen, werden Schutzabdeckungen wie Wellschläuche, Geflechtschläuche oder gewebte Bänder ausgewählt. Die Wahl der Materialien wirkt sich auch auf die Einhaltung von Umweltvorschriften wie der RoHS-Richtlinie (Restriction of Hazardous Substances) aus, die die Verwendung bestimmter gefährlicher Materialien in Elektro- und Elektronikgeräten einschränkt. Die Materialauswahl ist ein entscheidender Schritt, der Leistung, Sicherheit, Kosten und Einhaltung gesetzlicher Vorschriften in Einklang bringt.
Nach der Fertigstellung des Designs wird ein Prototyp entwickelt, um die Funktionalität und Passung des Kabelbaums innerhalb der beabsichtigten Anwendung zu validieren. Mithilfe von Prototypen können Ingenieure potenzielle Probleme im Zusammenhang mit der Kabelführung, der Zugänglichkeit von Anschlüssen und der Einhaltung elektrischer und mechanischer Standards identifizieren. Es bietet die Möglichkeit, vor der Massenproduktion Anpassungen vorzunehmen und so Zeit und Ressourcen zu sparen. Dieser Schritt ist besonders wichtig für kundenspezifische Kabelbäume, bei denen genaue Spezifikationen auf einzigartige Geräte zugeschnitten sind. Durch die Erstellung eines physischen Modells können Teams reale Tests durchführen und so sicherstellen, dass der Gurt unter Betriebsbedingungen wie erwartet funktioniert.
Der Produktionsprozess beginnt mit dem Zuschneiden der Drähte auf bestimmte Längen mithilfe automatisierter Schneidemaschinen, die Präzision und Effizienz gewährleisten. Diese Maschinen können große Volumina verarbeiten und verschiedene Drahtgrößen und -typen verarbeiten. Nach dem Schneiden werden die Drähte einem Abisolierprozess unterzogen, bei dem die Isolierung von den Enden entfernt wird, um den leitenden Kern freizulegen. Dieser Schritt erfordert höchste Genauigkeit, um Schäden am Leiter zu vermeiden, die die elektrische Integrität beeinträchtigen könnten. Fortschrittliche Abisoliermaschinen sind mit Sensoren und programmierbaren Einstellungen ausgestattet, um unterschiedliche Isoliermaterialien und -dicken zu verarbeiten.
Sobald die Drähte vorbereitet sind, werden Klemmen oder Steckverbinder durch Crimpen oder Löten befestigt. Beim Crimpen wird eine Metallhülse um den Draht und den Anschluss gepresst, um eine sichere mechanische und elektrische Verbindung herzustellen. Es ist von entscheidender Bedeutung, dass das Crimpen präzise durchgeführt wird, um Haltbarkeit und Leitfähigkeit zu gewährleisten. Die Qualität einer Crimpverbindung hängt von Faktoren wie der richtigen Kombination von Draht und Anschluss, geeigneten Crimpwerkzeugen und der Einhaltung der Herstellerspezifikationen ab.
Beim Löten hingegen werden Draht und Stecker mit einer geschmolzenen Metalllegierung verbunden, typischerweise einem Zinn-Blei- oder bleifreien Lot. Beim Löten wird eine starke elektrische Verbindung hergestellt, es ist jedoch eine sorgfältige Kontrolle der Temperatur und Technik erforderlich, um Defekte wie kalte Lötstellen oder übermäßige Lotablagerungen zu vermeiden. Beide Methoden müssen strenge Qualitätsstandards erfüllen, um Verbindungsfehler zu verhindern, die zu Systemstörungen oder Sicherheitsrisiken führen könnten.
Anschließend werden die konfektionierten Leitungen und Steckverbinder entsprechend den Designvorgaben auf einem Montagebrett, auch Pinnwand genannt, ausgelegt. Diese Platine reproduziert die exakten Abmessungen und das Layout des Kabelbaums und unterstützt Techniker bei der genauen Anordnung der Komponenten. Drähte werden gebündelt und mit Kabelbindern, Bändern oder Schutzhüllen gesichert. Diese Organisation minimiert den Platzbedarf, verringert das Risiko von Kurzschlüssen und erhöht die Gesamthaltbarkeit des Kabelbaums. Der Einsatz kundenspezifischer Vorrichtungen und Werkzeuge in dieser Phase kann die Montageeffizienz erheblich verbessern. In einigen Fällen werden automatisierte Montagesysteme zur Bewältigung wiederkehrender Aufgaben eingesetzt, obwohl die Komplexität von Kabelbäumen häufig qualifizierte Handarbeit erfordert.
Die Qualitätssicherung ist ein entscheidender Bestandteil des Herstellungsprozesses von Kabelbäumen. Jeder Kabelbaum wird strengen Tests unterzogen, um seine elektrische Integrität und die Einhaltung der Designspezifikationen zu überprüfen. Durchgangsprüfungen stellen sicher, dass es zu keinen Unterbrechungen oder unbeabsichtigten Verbindungen in den Stromkreisen kommt. Hochspannungstests oder dielektrische Widerstandstests überprüfen die Isolationswirksamkeit, indem sie höhere als normale Betriebsspannungen anlegen, um Isolationsschwächen zu erkennen. Zugtests bewerten die mechanische Festigkeit von Crimpverbindungen und stellen sicher, dass sie den mechanischen Belastungen während der Installation und des Betriebs standhalten.
Fortschrittliche Prüfgeräte können automatisierte Prüfungen durchführen und Daten zur Qualitätskontrolle und Rückverfolgbarkeit protokollieren. Es können auch Umwelttests durchgeführt werden, bei denen der Kabelbaum extremen Temperaturen, Feuchtigkeit, Vibrationen oder Chemikalien ausgesetzt wird, um die Leistung unter Betriebsbedingungen zu bewerten. Diese Tests sind unerlässlich, um Ausfälle im Feld zu verhindern, die katastrophale Folgen haben könnten, insbesondere bei kritischen Anwendungen wie der Luft- und Raumfahrt oder medizinischen Geräten.
Hersteller von Kabelbäumen müssen branchenspezifische Standards einhalten, um Sicherheit und Leistung zu gewährleisten. Organisationen wie der IPC und die Wiring Harness Manufacturers Association (WHMA) haben Richtlinien wie den IPC/WHMA-A-620-Standard festgelegt, der Anforderungen für die Montage und Prüfung von Kabelbäumen festlegt. Die Einhaltung der Standards von Underwriters Laboratories (UL), Canadian Standards Association (CSA), Verband der Elektrotechnik (VDE), Conformité Européene (CE), Restriction of Hazardous Substances (RoHS) und ISO9001 ist je nach Anwendung und Region häufig obligatorisch.
Diese Standards decken Aspekte wie Materialspezifikationen, Kennzeichnung, Umweltbeständigkeit und elektrische Eigenschaften ab. Adherence stellt sicher, dass Produkte minimale Sicherheits- und Qualitätsmaßstäbe erfüllen, was den globalen Handel und die Akzeptanz in verschiedenen Märkten erleichtert. Für Hersteller umfasst Compliance regelmäßige Audits, Dokumentation und die Einhaltung vorgeschriebener Herstellungs- und Testprotokolle.
Die Testmethoden wurden weiterentwickelt und umfassen fortschrittliche Technologien, die die Genauigkeit und Effizienz verbessern. Automatisierte Testgeräte (ATE) können elektrische Tests schnell durchführen und dabei Fehler wie Kurzschlüsse, Fehlverdrahtungen, Isolationsfehler und Durchgangsprobleme erkennen. Diese Systeme können mit spezifischen, auf das Kabelbaumdesign zugeschnittenen Testsequenzen programmiert werden und bieten so eine umfassende Abdeckung.
Umweltprüfkammern simulieren Bedingungen wie extreme Temperaturen, Feuchtigkeit, Vibrationen und sogar die Einwirkung korrosiver Substanzen. Indem Hersteller Kabelbäume diesen Bedingungen aussetzen, können sie ihre Haltbarkeit und Leistung unter Belastung beurteilen und so die Zuverlässigkeit in realen Anwendungen gewährleisten. Durch Konformitätsprüfungen wird sichergestellt, dass der Kabelbaum den gesetzlichen Anforderungen entspricht. Dies ist für Produkte, die auf globale Märkte gelangen, und für Anwendungen, bei denen Sicherheit von entscheidender Bedeutung ist, von entscheidender Bedeutung.
Die Kabelbaumindustrie setzt zunehmend auf Automatisierung, um die Effizienz zu steigern und die Arbeitskosten zu senken. Automatisierte Maschinen übernehmen heute Aufgaben wie das Schneiden, Abisolieren, Crimpen und sogar einige Aspekte der Montage. Robotik und computergesteuerte Systeme verbessern Präzision und Geschwindigkeit, insbesondere bei Großserienproduktionen. So sorgen automatisierte Crimpmaschinen für eine gleichbleibende Qualität und können Tausende von Anschlüssen pro Stunde verarbeiten.
Während die vollständige Automatisierung aufgrund der Komplexität und Flexibilität der Kabelbaummontage eine Herausforderung darstellt, verschieben Fortschritte in der Robotik und künstlichen Intelligenz die Grenzen. Kollaborative Roboter oder Cobots können mit menschlichen Bedienern zusammenarbeiten, um die Produktivität zu steigern und gleichzeitig die Flexibilität zu wahren, die für die kundenspezifische Produktion oder Kleinserienproduktion erforderlich ist. Diese Innovationen tragen zu höherer Qualität, kürzeren Produktionszeiten und der Fähigkeit bei, der steigenden Nachfrage ohne Kompromisse bei der Präzision gerecht zu werden.
Neue Materialien tragen zur Entwicklung von Kabelbäumen mit überlegenen Eigenschaften bei. Leitfähige Polymere und hochfeste Legierungen bieten eine verbesserte Leistung in Bezug auf Leitfähigkeit, Gewichtsreduzierung und Haltbarkeit. Innovationen bei Isoliermaterialien führen zu Kabelbäumen, die raueren Umgebungen standhalten, einschließlich der Einwirkung von Chemikalien, Strahlung und extremen Temperaturen.
Der Einsatz von Glasfasern in Kabelbäumen ist ein weiterer Fortschrittsbereich, der eine Hochgeschwindigkeits-Datenübertragung ermöglicht, die für moderne Kommunikationssysteme und fortschrittliche Fahrzeugelektronik unerlässlich ist. Auch die Nanotechnologie zeigt Wirkung: Die Entwicklung von Materialien mit verbesserten elektrischen Eigenschaften und Miniaturisierung eröffnet neue Möglichkeiten für kompakte und effiziente Designs.
Der Prozess der Kabelbaumherstellung ist ein komplexes Zusammenspiel von Design, Materialwissenschaft, Präzisionstechnik und strenger Qualitätskontrolle. Mit fortschreitender Technologie nimmt die Bedeutung hoher Qualität zu Kabelbaumlösungen werden in verschiedenen Branchen immer wichtiger. Durch das Verständnis der damit verbundenen sorgfältigen Prozesse können Unternehmen den Wert einer Partnerschaft mit erfahrenen Herstellern erkennen, die maßgeschneiderte, zertifizierte und vielseitige Verkabelungslösungen anbieten. Die Akzeptanz von Innovationen und die Einhaltung von Industriestandards stellen sicher, dass Kabelbäume nicht nur den aktuellen Anforderungen entsprechen, sondern auch für die technologischen Fortschritte der Zukunft gerüstet sind. Das Engagement für Qualität und Anpassungsfähigkeit macht Kabelbaumhersteller zu einem entscheidenden Faktor für den Erfolg und die Zuverlässigkeit moderner elektronischer und elektrischer Systeme.
1. Auf welche Zertifizierungen sollte ich bei einem Kabelbaum achten?
Sie sollten nach Kabelbäumen suchen, die von Organisationen wie UL, CSA, VDE, CE, RoHS und ISO9001 zertifiziert sind. Diese Zertifizierungen stellen sicher, dass die Produkte internationalen Sicherheits- und Qualitätsstandards entsprechen, und bieten so die Gewähr für Konformität und Zuverlässigkeit.
2. Können Kabelbäume für bestimmte Anwendungen angepasst werden?
Ja, Kabelbäume können basierend auf Ihren Mustern oder Zeichnungen vollständig angepasst werden. Kompetente Forschungs- und Entwicklungsteams sind bestrebt, maßgeschneiderte Verkabelungslösungen bereitzustellen, die den individuellen Anforderungen Ihrer Anwendung gerecht werden, sei es in der Industrie, Automatisierung, Medizintechnik, Automobilindustrie oder Unterhaltungselektronik.
3. Welche Faktoren sollten bei der Materialauswahl für einen Kabelbaum berücksichtigt werden?
Bei der Materialauswahl sollten elektrische Belastbarkeit, Umgebungsbedingungen (wie Temperatur, Feuchtigkeit und chemische Einwirkung), mechanische Belastungen, Einhaltung gesetzlicher Vorschriften und Kosten berücksichtigt werden. Die Wahl der Leiter, Isolierung und Schutzabdeckungen ist entscheidend für Leistung und Haltbarkeit.
4. Wie verbessern Tests die Zuverlässigkeit von Kabelbäumen?
Durch Tests wird bestätigt, dass der Kabelbaum alle Design- und Sicherheitsanforderungen erfüllt. Durch Durchgangstests, Hochspannungsisolationsprüfungen, mechanische Zugtests und Umweltsimulationen können Hersteller potenzielle Probleme erkennen und beheben, bevor der Kabelbaum eingesetzt wird, und so die Zuverlässigkeit und Sicherheit verbessern.
5. Welche Vorteile bietet die automatisierte Kabelbaumfertigung?
Automatisierung verbessert die Produktionseffizienz, Konsistenz und Präzision. Automatisierte Prozesse verringern das Risiko menschlicher Fehler, erhöhen den Durchsatz und können die Herstellungskosten senken, insbesondere bei der Massenproduktion. Während die vollständige Automatisierung eine Herausforderung darstellt, werden diese Komplexitäten durch Fortschritte in der Technologie zunehmend angegangen.
6. Gibt es vielseitige Optionen für Kabelbaumanwendungen?
Ja, es gibt eine große Auswahl an Kabelbaumoptionen, einschließlich kundenspezifischer Kabel und Verbraucherkabel, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Hersteller bieten Flexibilität bei Kabelfarbe, Länge, Anschlüssen und anderen Spezifikationen, um spezifische Anforderungen problemlos zu erfüllen. Diese Vielseitigkeit stellt sicher, dass Lösungen auf die individuellen Anforderungen verschiedener Branchen und Projekte zugeschnitten werden können.
7. Wie stellen Kabelbaumhersteller die Einhaltung von Umweltvorschriften sicher?
Hersteller stellen die Einhaltung sicher, indem sie Vorschriften wie RoHS einhalten, das die Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten einschränkt. Sie wählen Materialien und Prozesse aus, die diese Umweltstandards erfüllen und so zu Nachhaltigkeit und Sicherheit beitragen. Die Einhaltung wird durch Tests, Dokumentation und Zertifizierung überprüft und zeigt das Engagement für die Umweltverantwortung.
