השוואה בין כבל RF עם אובדן נמוך לעומת כבל RF רגיל

המקור של רכיבי התקשורת הנכונים קובע לעתים קרובות את הצלחתו או הכישלון של פרויקט תשתית. צוותי רכש עומדים בפני פעולת איזון מתמדת בין תקציבי פרויקט קפדניים ושלמות האות הדרושה. פירוט נמוך של הכבלים שלך מכניס סיכונים נסתרים מסיביים לעיצוב הרשת שלך. ייתכן שתחווה השבתה פתאומית של המערכת. אתה עלול לסבול מפגיעה חמורה בכיסוי האלחוטי. בסופו של דבר, ייתכן שתזדקק למגברים מוטבעים יקרים רק כדי לשמור על פעילות הרשת. מדריך זה מספק מסגרת מונעת מפרט ספק ניטרלי לבחירת הפתרון הנכון. תלמד בדיוק מתי לפרוס תקן כבל RF לעומת חלופה בעלת ביצועים גבוהים המבוססת על תקציבי קישור מדויקים, תדרים וסביבות התקנה. המשאב המקיף הזה מכוון למהנדסי רשת, שילובי מערכות וצוותי רכש המסיימים את חשבונות החומרים הקריטיים (BOM) עבור פריסות אלחוטיות, IoT או טלקומוניקציה מתקדמות.

טייק אווי מפתח

• כבלי RF רגילים (למשל, RG-58 סטנדרטיים) הם חסכוניים אך מוגבלים בדרך כלל לריצות קצרות ולתדרים מתחת ל-1 GHz עקב הנחתה מהירה של האות.

• כבלי RF עם אובדן נמוך (למשל, מקבילים מסדרת LMR) משתמשים בדיאלקטריים המוזרקים בגז ובסיכוך רב-שכבתי כדי לשמור על שלמות האות על פני מרחקים ארוכים יותר ותדרים גבוהים יותר (2.4 GHz, 5 GHz, ומעלה).

• מסגרת בחירה: ההחלטה חייבת להיות מושרשת בתקציב הקישור הספציפי שלך - הערכת אובדן dB מקובל מול אורך הפעלת הכבל המדויק ותדירות הפעולה.

• פשרות התקנה: המיגון המעולה בכבלים עם אובדן נמוך מביא לעתים קרובות למעיל קשיח יותר ולגבולות רדיוס כיפוף מחמירים יותר, המחייבים ניתוב זהיר יותר במהלך ההתקנה.

הגדרת קריטריוני הצלחה עבור פריסת ה-RF שלך

כל פריסה אלחוטית דורשת בסיס מתמטי קפדני. אתה לא יכול לנחש את הדרך שלך לחיבור יציב. מהנדסים חייבים להגדיר קריטריונים ברורים להצלחה לפני רכישת חומרים כלשהם. זה מבטיח שהרשת הסופית שלך עומדת בציפיות הביצועים בתנאים אמיתיים.

קישור חישוב תקציב

עליך להבין את תקציב הקישור שלך. תקציב קישור אחראי לכל הרווחים וההפסדים מהמשדר למקלט. כבלים מייצגים מקור עיקרי לאובדן אות במשוואה זו. אנו מודדים את ההפסד הזה בדציבלים (dB). כל 3 dB של הנחתה מביאה לאיבוד של 50% בכוח השידור.

חישוב תקציב הקישור שלך כולל כמה שלבים ספציפיים:

1. קבע את כוח המשדר: זהה את הספק המוצא של הרדיו או תחנת הבסיס שלך.

2. חשב אובדן כבל כולל: הכפל את קצב ההנחתה של הכבל לכל רגל באורך הריצה הכולל.

3. גורם לאובדן מחברים: הוסף בערך 0.5 dB של אובדן עבור כל מחבר או מתאם בקו.

4. הוסף חיזוק אנטנה: כלול את הרווח החיובי (dBi) שסופק על ידי אנטנות השידור והקבלה שלך.

5. בדוק את רגישות המקלט: ודא שעוצמת האות הסופית שמגיעה למקלט עוברת את סף הרגישות המינימלי שלו ב-10 עד 15 dB לפחות. מאגר זה נקרא שולי הדהייה.

אם האות המחושב שלך יורד מתחת למרווח הדהייה הנדרש, המערכת שלך תיכשל. עליך לקצר את הריצה הפיזית או לשדרג לכבל טוב יותר כדי לפתור בעיה זו.

תקני עמידה ועמידות

הביצועים לבדם אינם מכתיבים את בחירת הכבלים שלך. תקנות איכות הסביבה והבטיחות ממלאות תפקיד עצום בבחירת החומרים. אזורי התקנה שונים דורשים דירוגי מעיל ספציפיים.

אם אתה מנתב כבלים דרך תקרות נפולות או רצפות מוגבהות, קודי אש בדרך כלל מחייבים מעילים בדירוג מליאה (CMP). חומרים אלו עמידים בפני שריפה ופולטים פחות אדים רעילים. עבור חללים סגורים כמו מנהרות רכבת או מחיצות ספינות, לעתים קרובות אתה צריך כבלי עשן נמוך אפס הלוגן (LSZH). מתקנים חיצוניים דורשים מעילים עמידים בפני אולטרה סגול (UV) כדי למנוע סדקים באור שמש ישיר. הזנחת תקנים אלה מסכנת כשלי בטיחות קטסטרופליים ובדיקות מבנים כושלות.

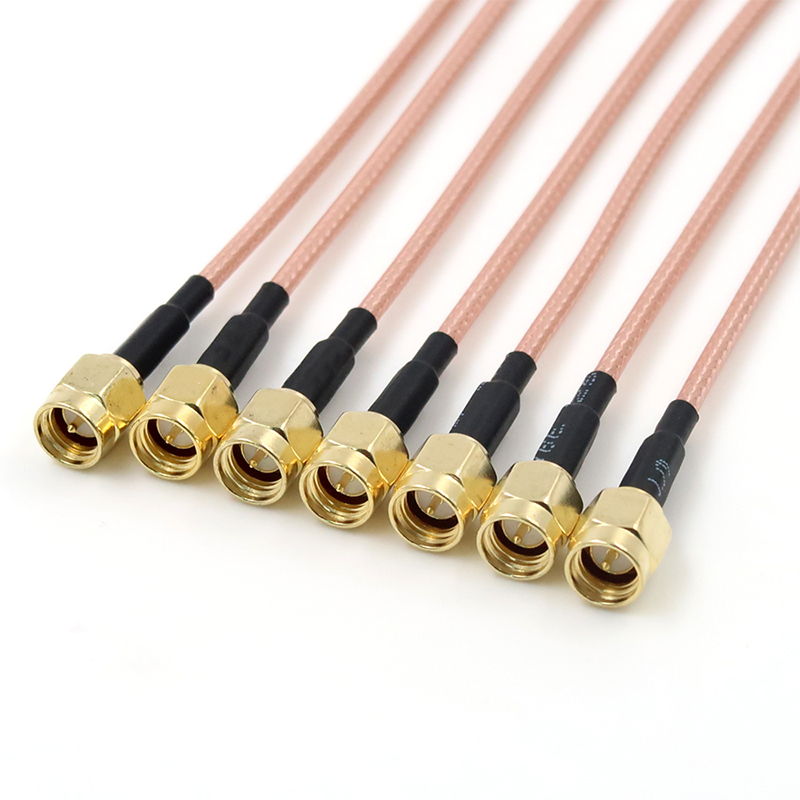

הבנת כבלי RF רגילים: יכולות ומגבלות

כבלים קואקסיאליים סטנדרטיים משמשים כעמוד השדרה לאינספור מערכות מדור קודם. הם מציעים דרך פשוטה וחסכונית לשדר תדרי רדיו. עם זאת, העיצוב המבני שלהם מגביל את הישימות המודרנית שלהם.

פרופיל מבני

רוב הכבלים הקואקסיאליים הרגילים כוללים ליבה דיאלקטרית מפוליאתילן (PE). ליבה זו מקיפה את המוליך המרכזי. שכבה אחת של מיגון קלוע עוטפת את הדיאלקטרי הזה. יצרנים בדרך כלל טווים את הצמה הזו מנחושת חשופה, נחושת משומרת או חוטי אלומיניום. הצמה מכסה בדרך כלל בין 70% ל-95% מהמשטח הדיאלקטרי הבסיסי.

מקרי שימוש אידיאליים

למרות המגבלות שלהם, כבלים סטנדרטיים מצטיינים בתרחישים ספציפיים. אתה צריך לפרוס אותם כאשר מדדי ביצועים קפדניים מפנים את המושב האחורי לגמישות ולכלכלה. היישומים העיקריים שלהם כוללים:

• כבלי תיקון קצרים: חיבור ציוד מוקפד בתוך מתלה שרת אחד.

• רצועות תדר נמוך: הפעלת מכשירי רדיו VHF או UHF הרבה מתחת לסף 1 GHz.

• סביבות בדיקה: ציוד ספסלי בדיקה שבהם טכנאים לעתים קרובות מחברים ומנתקים מכשירים.

• התקנות זמניות: הקמת תקשורת לאירועים לטווח קצר שבהם עמידות גבוהה חשובה פחות מגמישות.

ביצועים צווארי בקבוק

כבלים סטנדרטיים נאבקים מאוד בתדרים גבוהים יותר. הדיאלקטרי PE המוצק סופג כמות משמעותית של אנרגיית רדיו. קליטה זו הופכת את האות היקר שלך לחום חסר תועלת. יתר על כן, המגן השכבתי הקלוע מאפשר הפרעות אלקטרומגנטיות (EMI) לחדור לכבל. אם אתה מפעיל כבל סטנדרטי ליד מכונות כבדות או קווי חשמל, רעש חיצוני ישחית בקלות את מטען הנתונים שלך. הנחתה מהירה של האות הופכת את הכבלים הללו לחסרי תועלת לחלוטין עבור ריצות ארוכות של Wi-Fi או אנטנות סלולריות.

המכניקה של כבל RF עם אובדן נמוך

כאשר אתה עובר למערכות בתדר גבוה, כבלים סטנדרטיים נכשלים במהירות. א כבל RF עם אובדן נמוך פותר את בעיות הפיזיקה הללו באמצעות מדע חומר מתקדם. היצרנים הנדסו מחדש את רכיבי הליבה כדי לשמור על שלמות האות למרחקים ארוכים.

חומרים דיאלקטריים מתקדמים

החידוש הגדול ביותר נמצא בתוך הדיאלקטרי. במקום פלסטיק מוצק, כבלים בעלי ביצועים גבוהים משתמשים בפוליאתילן מוקצף (FPE). יצרנים מחדירים גז לפלסטיק במהלך האקסטרוזיה. זה יוצר מיליוני בועות אוויר זעירות. אוויר מספק קבוע דיאלקטרי נמוך בהרבה מפלסטיק מוצק.

מבנה מוקצף זה מגביר באופן דרמטי את מהירות ההתפשטות (VoP). VoP גבוה יותר אומר שהאות עובר מהר יותר וחווה הרבה פחות התנגדות פנימית. הירידה בהנחתה כתוצאה מכך מאפשרת למערכת שלך לדחוף תדרים גבוהים הרבה יותר במורד הקו.

מיגון רב שכבתי

אות דליפה של כבלים סטנדרטיים. כבלים בעלי ביצועים גבוהים לוכדים אותו. הם משיגים זאת באמצעות עיצוב מגן כפול. ראשית, סרט רדיד אלומיניום מתמשך עוטף בחוזקה את הדיאלקטרי הקצף. נייר כסף זה מספק 100% כיסוי פני השטח. הוא פועל כמחסום בלתי חדיר מפני דליפה בתדר גבוה.

שנית, צמת נחושת משומר בצפיפות גבוהה עוטפת את שכבת נייר הכסף. צמה חיצונית זו מספקת שלמות מבנית וחוסמת הפרעות בתדר נמוך. יחד, שתי השכבות הללו משיגות יעילות מיגון RF העולה על 90 dB. האות שלך נשאר בפנים, ורעש הסביבה נשאר בחוץ.

תוצאות ביצועים

שדרוגים מכניים אלו מספקים תוצאות מדידות. תראה שיעורי הנחתה מופחתים באופן דרסטי לכל 100 רגל. הכבל שומר על יחס גל עומד מתח חזק יותר (VSWR), כלומר פחות אות משתקף בחזרה לתוך המשדר. פיזור חום משופר מאפשר גם לכבלים הללו להתמודד עם רמות הספק רציפות הרבה יותר גבוהות. הם מספקים את האמינות הדרושה עבור מגדלים סלולריים ותשתיות פס רחב קריטיות.

מידות הערכה ראש בראש

בחירה בין אפשרויות סטנדרטיות לבעלי ביצועים גבוהים דורשת השוואה ישירה. עליך להעריך כיצד כל כבל מתנהג תחת מתחים תפעוליים ספציפיים.

תדירות לעומת ספי הנחתה

תדרי ההפעלה מכתיבים את בחירת הכבלים שלך יותר מכל גורם אחר. גלי רדיו נעים בעיקר לאורך המשטח החיצוני של המוליך המרכזי. מהנדסים קוראים לזה 'אפקט העור'. ככל שהתדרים עולים, אפקט העור הופך בולט יותר. תדרים גבוהים יותר חווים התנגדות גבוהה יותר באופן אקספוננציאלי.

ב-150 מגה-הרץ, משדל רגיל עלול לאבד 6 dB לכל 100 רגל. ב-5.8 גיגה-הרץ, אותו קואקס סטנדרטי עלול לאבד מעל 40 dB. רמת אובדן זו הורסת למעשה את האות לחלוטין. עליך ליצור נקודת חיתוך מתמטית. כאשר הפסד ה-dB המחושב עולה על מרווח הדהייה של המערכת שלך, כבל סטנדרטי הופך לבלתי אפשרי מבחינה מתמטית.

אורך ריצת כבל וקנה מידה

המרחק משמש כמגבר להנחתה. אם אתה רק צריך לגשר על פער של שלושה מטרים בין נתב לאנטנה שולחנית, דלתא הביצועים נשארת זניחה. כבל סטנדרטי מתמודד בצורה מושלמת למרחקים קצרים במיוחד.

עם זאת, קנה מידה משנה את המתמטיקה לחלוטין. ברגע שאתה עולה על 50 רגל, הפיזיקה משתנה. כבל עבה ובעל ביצועים גבוהים הופך להיות הכרחי לחלוטין. זה שומר על כוח השידור של תחנת הבסיס. זה גם מגן על רגישות המקלט. ריצות ארוכות דורשות חומרים מובחרים כדי להבטיח שהנתונים אכן מגיעים ליעדם.

להלן תרשים מפושט המדגים כיצד אורך ריצה משתנים כנגד שלמות האות המקובלת.

גמישות ואילוצים פיזיים

ביצועים חשמליים טובים יותר פוגעים בדרך כלל בגמישות הפיזית. כבלים מתקדמים דורשים מוליכים מרכזיים עבים יותר ושכבות נייר כסף קשיחות. רכיבים אלה מגדילים את הקוטר הכללי של הכבל. הם גם מגדילים את רדיוס הכיפוף המינימלי.

מעילי PE סטנדרטיים בלולאה בקלות סביב פינות הדוקות. אתה יכול לדחוס אותם לתוך חללי קיר קטנים או עיקולי צינור חדים. כבלים עבים בעלי ביצועים גבוהים עמידים בפני כיפוף. אם אתה מכריח אותם לזוויות הדוקות, אתה מסתכן בשבירת המבנים הפנימיים. עליך לתכנן את נתיבי הניתוב הפיזיים בקפידה כדי להכיל את המעילים הנוקשים האלה.

מציאות יישום וסיכוני התקנה

רכישת הכבל הנכון פותרת רק חצי מהבעיה. שגיאות התקנה יכולות להרוס באופן מיידי את הביצועים של הפעלת כבל פרימיום. המתקינים חייבים לטפל בחומרים אלו בזהירות טכנית מעמיקה.

טיפול וניתוב

עליך לכבד את מפרטי רדיוס הכיפוף המינימלי. כאשר מכופפים כבל מסוכך חד מדי, סרט הנייר מתקמט או נקרע. גרוע מכך, המוליך המרכזי עלול לעבור מישור. המוליך המרכזי חייב להישאר קונצנטרי לחלוטין בתוך הדיאלקטרי. אם הוא זז, אתה יוצר 'בליטת עכבה.'

בליפת עכבה פועלת כמו בלימת מהירות עבור גלי רדיו. זה גורם לחלק מהאות להשתקף לאחור לכיוון המשדר. זה הורס את יחס הגל העומד במתח שלך (VSWR). ברגע שאתה מעקף כבל בעל ביצועים גבוהים, אתה הורס לצמיתות את המאפיינים החשמליים שלו. אתה לא יכול לתקן את זה על ידי יישור המעיל. עליך להחליף את כל הקטע.

תאימות מחברים

סיום כבלים מתקדמים דורש דיוק גבוה. אינך יכול להשתמש בחומרה גנרית. הקוטר החיצוני המדויק, העובי הדיאלקטרי וגודל הסיכה המרכזית מכתיבים את תאימות המחברים. גם אם הממשק נשאר מסוג N-Type, SMA או TNC סטנדרטי, גוף המחבר חייב להתאים באופן מושלם לדגם הכבל הספציפי שלך.

יתר על כן, דיאלקטריות קצף דורשות כלי הכנה מיוחדים. מחשיפות תיל סטנדרטיות מועכות את הקצף. קצף כתוש משנה את הקבוע הדיאלקטרי בנקודת הסיום, וגורם להחזר אות מסיבי. המתקינים חייבים להשתמש בכלי הפשטה סיבוביים מדויקים שתוכננו במיוחד עבור ליבות המוזרקות בגז.

השפלה סביבתית

מתקנים חיצוניים מתמודדים עם מציאויות יסוד קשות. מים מהווים את הסכנה הגדולה ביותר למערכת ה-RF שלך. דיאלקטריות קצף פועלות כמו ספוגים קשיחים. אם לחות פורצת מחבר אטום בצורה גרועה, פעולה נימית שואבת מים עמוק לתוך ליבת הכבל.

מים משנים באופן מהותי את הקבוע הדיאלקטרי, מגבירים באופן מיידי את הנחתה והורסים את האות. כדי למנוע זאת, על המתקינים לבצע איטום מזג אוויר ללא רבב. עליך לעטוף את כל נקודות הסיום החיצוניות באמצעות סרט מסטיק המאגד את עצמו. עקבו אחר סרט המסטיק עם שכבה הדוקה של סרט חשמל PVC איכותי, או השתמשו בצינורות מתכווצים קרים מיוחדים. איטום נכון מונע חדירת לחות ומבטיח יציבות מערכת לטווח ארוך.

מַסְקָנָה

אבטחת רשת תקשורת אמינה דורשת תשומת לב קפדנית לרכיבי השכבה הפיזית. התייחס לבחירות הכבלים שלך כהחלטות הנדסיות קריטיות במקום רכישות חומרה פשוטות. גישה מובנית מבטיחה ביצועי מערכת מיטביים.

• היגיון ברשימה קצרה: בסס את ההחלטה הסופית שלך אך ורק על תקציב הקישור המחושב. מפה את התדירות הנדרשת לפי אורך הריצה המדויק. הפחת את ההפסד הכולל המחושב משוליים הדהייה שלך. תן למתמטיקה להכתיב את החומר הנדרש.

• המלצה סופית: ברירת מחדל לכבלים קואקסיאליים רגילים ליישומים חסכוניים, גמישים מאוד וקצרים מאוד מתחת ל-1 GHz. חובה על כבלים מתקדמים ומסוככים במיוחד עבור כל בניית התשתיות בתדר גבוה של Wi-Fi, סלולר, מרחקים ארוכים או קריטיות למשימה.

• השלבים הבאים: תמיד עיין בטבלאות הנחתה של היצרן למספרי חלקים ספציפיים לפני סיום ה-BOM שלך. ודא תאימות מוחלטת של מחברים לגבי גודל פינים וממדי חוד. בקש דוגמאות מוצר פיזיות לביצוע בדיקות ניתוב וכיפוף מציאותיות במארזים שלך.

שאלות נפוצות

ש: האם אוכל להשתמש בכבל RF רגיל להרחבת אנטנת Wi-Fi?

ת: באופן כללי, לא. Wi-Fi פועל בתדרים גבוהים, במיוחד 2.4 גיגה-הרץ ו-5 גיגה-הרץ. כבלים קואקסיאליים סטנדרטיים סובלים מהנחתת אות קיצונית ברצועות אלה. אפילו ריצה סטנדרטית של 20 רגל יכולה לצרוך את רוב כוח השידור של הנתב שלך. עליך להשתמש בחלופה מוגנת מאוד, עם אובדן נמוך עבור כל הרחבת Wi-Fi שאורכה יותר מכמה מטרים.

ש: כמה אובדן אות מקובל בהפעלת כבל RF?

ת: אובדן מקובל תלוי לחלוטין בשולי הדהייה הנדרשים של המערכת שלך וברגישות המקלט הבסיסי. כהנחיה כללית של התעשייה, המהנדסים שואפים לשמור על הנחתה כוללת של כבל בין 3 dB ל- 5 dB. חשב תמיד את תקציב הקישור המלא שלך כדי להבטיח שהאות המגיע יישאר הרבה מעל הסף המינימלי של המקלט.

ש: האם כבלי RF עם אובדן נמוך דורשים מחברים מיוחדים?

ת: כן. בעוד שממשק ההזדווגות נשאר זהה (כגון חוט SMA סטנדרטי או N-Type), הממדים הפנימיים שונים באופן דרסטי. גוף המחבר, חוז הלחיצה והסיכה המרכזית חייבים להתאים באופן מושלם לקוטר הדיאלקטרי העבה יותר ולקוטר החיצוני הגדול יותר של הכבל בעל הביצועים הגבוהים. מחברים גנריים לא יתאימו כראוי.
