क्या आपने कभी सोचा है कि वाई-फाई एंटीना में प्लग करने पर एक महंगी टेलीविजन केबल पूरी तरह से विफल क्यों हो जाती है? इंजीनियरिंग टीमें और खरीद अधिकारी अक्सर 'समाक्षीय' और 'आरएफ' शब्दों का परस्पर उपयोग करते हैं। इससे खतरनाक भ्रम पैदा होता है. ये शब्द वास्तव में दो पूरी तरह से अलग वर्गीकरण प्रतिमानों का वर्णन करते हैं। 'समाक्षीय' तार के भौतिक, ज्यामितीय निर्माण को परिभाषित करता है। इसके विपरीत, 'आरएफ' (रेडियो फ्रीक्वेंसी) विशिष्ट अनुप्रयोग और उच्च-आवृत्ति सिग्नल प्रकार की पहचान करता है जिसे इसे ले जाना चाहिए।
गलत विनिर्देशन चुनने से गंभीर व्यावसायिक समस्याएँ पैदा होती हैं। भले ही आप तकनीकी रूप से मजबूत समाक्षीय केबल खरीदते हैं, अनुचित मिलान तेजी से विफलता का कारण बनता है। आप उच्च-आवृत्ति परिनियोजन में प्रतिबाधा बेमेल, गंभीर सिग्नल प्रतिबिंब और अस्वीकार्य क्षीणन का अनुभव करेंगे। आधुनिक नेटवर्क रोलआउट अत्यधिक सटीकता की मांग करते हैं। इस गाइड में, आप इन केबलों के बीच सटीक संरचनात्मक अंतर सीखेंगे। हम पता लगाएंगे कि प्रतिबाधा लक्ष्य नेटवर्क प्रदर्शन को कैसे प्रभावित करते हैं। आप सीखेंगे कि महत्वपूर्ण इंजीनियरिंग मेट्रिक्स का मूल्यांकन कैसे करें। अंत में, हम आपको दिखाएंगे कि अपने विशिष्ट परिवेश के लिए सटीक विशिष्टताओं का चयन कैसे करें।
शब्दावली क्रॉसओवर: सभी आरएफ केबल एक समाक्षीय संरचना पर निर्भर करते हैं, लेकिन सभी सामान्य प्रयोजन समाक्षीय केबल सटीक आरएफ ट्रांसमिशन के लिए अनुकूलित नहीं होते हैं।
प्रतिबाधा नियम: सामान्य समाक्षीय केबल (जैसे बेसबैंड वीडियो के लिए) अक्सर 75 ओम पर चलते हैं, जबकि शुद्ध आरएफ नेटवर्क (वायरलेस, एंटेना, परीक्षण उपकरण) को आमतौर पर सख्त 50-ओम मिलान की आवश्यकता होती है।
मूल्यांकन मानदंड: गुणवत्ता को न केवल भौतिक स्थायित्व द्वारा मापा जाता है, बल्कि वीएसडब्ल्यूआर (वोल्टेज स्टैंडिंग वेव रेशियो) और विशिष्ट आवृत्ति बैंड (3 किलोहर्ट्ज़ से 300 गीगाहर्ट्ज़) में सम्मिलन हानि जैसे इंजीनियरिंग मेट्रिक्स द्वारा भी मापा जाता है।
अनुकूलन आवश्यकता: एंटरप्राइज़ परिनियोजन को अक्सर कस्टम आरएफ केबल असेंबली की आवश्यकता होती है। विशिष्ट वातावरण, पावर लोड और कनेक्टर प्रकारों (उदाहरण के लिए, एन-प्रकार बनाम एसएमए) से मेल खाने के लिए
समाक्षीय केबल एकल उपयोग के मामले के बजाय एक विशिष्ट भौतिक ज्यामिति का प्रतिनिधित्व करता है। इसमें विद्युत संकेतों को संचारित करने के लिए इंजीनियर की गई एक विशिष्ट चार-परत संरचना है। ठोस या फंसे हुए केंद्र कंडक्टर प्राथमिक सिग्नल ले जाते हैं। एक आसपास का ढांकता हुआ इन्सुलेटर सटीक दूरी सुनिश्चित करता है और कोर को अलग करता है। विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) और रेडियो फ्रीक्वेंसी हस्तक्षेप (आरएफआई) को अवरुद्ध करने के लिए एक धातु ढाल ढांकता हुआ के चारों ओर लपेटता है। अंत में, एक बाहरी जैकेट पर्यावरणीय क्षति के खिलाफ महत्वपूर्ण शारीरिक सुरक्षा प्रदान करता है।
यह वास्तुकला अत्यधिक बहुमुखी सामान्यवादी के रूप में कार्य करती है। निर्माता विभिन्न प्रकार के सिग्नल ले जाने के लिए मानक समाक्षीय लाइनें बनाते हैं। वे कम-आवृत्ति ऑडियो, बेसबैंड वीडियो और उपभोक्ता ब्रॉडबैंड डेटा को आसानी से संभालते हैं। समाक्षीय ज्यामिति बस यह सुनिश्चित करती है कि बाहरी शोर को रोकते हुए सिग्नल तार के अंदर फंसा रहे।
एक आरएफ केबल पूरी तरह से इसी समाक्षीय वास्तुकला पर निर्भर करती है। हालाँकि, इंजीनियर इसे बहुत अधिक मांग वाले उद्देश्य के लिए डिज़ाइन करते हैं। वे इन असेंबलियों को विशेष रूप से मॉड्यूलेटेड, उच्च-आवृत्ति विद्युत चुम्बकीय संकेतों को ले जाने के लिए इंजीनियर करते हैं। वे दूरी पर न्यूनतम हानि प्राप्त करने पर लगातार ध्यान केंद्रित करते हैं।
अंतर विनिर्माण परिशुद्धता में निहित है। हालांकि यह एक समाक्षीय संरचना का उपयोग करता है, आरएफ-ग्रेड असेंबली में बहुत सख्त विनिर्माण सहनशीलता होती है। सिग्नल बाउंस को रोकने के लिए सुविधाएं इसकी प्रतिबाधा रेटिंग को अत्यधिक नियंत्रित करती हैं। वे विशिष्ट ढांकता हुआ सामग्रियों का उपयोग करते हैं - जैसे ठोस पॉलीथीन या पीटीएफई - उच्च आवृत्ति संचरण के लिए सख्ती से अनुकूलित। आप आरएफ एप्लिकेशन के लिए जेनेरिक कोएक्स का उपयोग नहीं कर सकते क्योंकि जनरलिस्ट केबल में इन कठोर भौतिक सहनशीलता का अभाव होता है।
प्रतिबाधा केबल श्रेणियों के बीच प्राथमिक विभाजन रेखा के रूप में कार्य करती है। मोटे तौर पर, उद्योग दो प्राथमिक प्रतिबाधा मानकों पर निर्भर करता है। 75-ओम सिस्टम उन अनुप्रयोगों की सेवा करते हैं जहां दूरी पर सिग्नल की शक्ति बनाए रखना महत्वपूर्ण है। आप ब्रॉडबैंड इंटरनेट लाइनों, CATV वितरण और SDI वीडियो सेटअप में 75-ओम केबल देखते हैं। इसके विपरीत, 50-ओम सिस्टम इष्टतम बिजली हस्तांतरण को प्राथमिकता देते हैं। आपको वाई-फ़ाई बेस स्टेशन, दो-तरफ़ा रेडियो एरे, जीपीएस मॉड्यूल और माइक्रोवेव लिंक में 50-ओम केबल मिलते हैं।
कार्यान्वयन जोखिम: आपको कभी भी एक ही सिस्टम में प्रतिबाधा प्रकारों का मिश्रण नहीं करना चाहिए। 75-ओम टेलीविज़न कॉक्स को 50-ओम एंटीना पोर्ट से कनेक्ट करने से तत्काल समस्याएँ पैदा होती हैं। इस बेमेल के कारण रेडियो सिग्नल का एक बड़ा हिस्सा वापस ट्रांसमीटर की ओर परावर्तित हो जाता है। आपको भारी बिजली हानि होगी और संवेदनशील संचारण उपकरण को नुकसान पहुंचने का जोखिम होगा।
परीक्षण मानक उपभोक्ता-श्रेणी के उत्पादों को पेशेवर आरएफ उपकरण से अलग करते हैं। निर्माता आमतौर पर केवल कम आवृत्ति वाले स्पेक्ट्रम के लिए सामान्य कॉक्स का परीक्षण करते हैं। वे मानक टेलीविजन या बुनियादी इंटरनेट सिग्नल के लिए पर्याप्त प्रदर्शन की गारंटी देते हैं।
इसके विपरीत, आरएफ लाइनें कठोर स्वेप्ट-परीक्षण से गुजरती हैं। इंजीनियर उन्हें सटीक उच्च-आवृत्ति रेंज में सत्यापित करते हैं। वे इन लाइनों को 6 गीगाहर्ट्ज, 18 गीगाहर्ट्ज या इससे भी अधिक तक सुचारू रूप से संचालित करने के लिए प्रमाणित करते हैं। स्वेप्ट-परीक्षण यह सुनिश्चित करता है कि कोई छिपा हुआ संरचनात्मक दोष विशिष्ट माइक्रोवेव आवृत्तियों पर अप्रत्याशित सिग्नल ड्रॉपआउट का कारण नहीं बनेगा।
क्योंकि उनका परीक्षण और सहनशीलता अलग-अलग होती है, हम इन केबलों को काफी अलग वातावरण में तैनात करते हैं।
सामान्य कॉक्स वातावरण: आवासीय इंटरनेट इंस्टॉलेशन, पुराने एनालॉग सीसीटीवी सुरक्षा सिस्टम, और उपभोक्ता प्रसारण टेलीविजन वितरण।
आरएफ केबल वातावरण: फैक्टरी औद्योगिक स्वचालन, सेलुलर वितरित एंटीना सिस्टम (डीएएस), एयरोस्पेस टेलीमेट्री एरे, और सटीक प्रयोगशाला परीक्षण उपकरण।
इंजीनियर पुराने 'आरजी' (रेडियो गाइड) सिस्टम या आधुनिक मालिकाना नामकरण परंपराओं का उपयोग करके केबलों को वर्गीकृत करते हैं। खरीदारी संबंधी निर्णय लेने के लिए आपको इन श्रेणियों को समझना होगा।
आरजी-59: यह केबल कम दूरी, कम आवृत्ति अनुप्रयोगों को संभालती है। यह पुराने एनालॉग सीसीटीवी नेटवर्क के लिए लोकप्रिय बना हुआ है, लेकिन लंबे समय तक इसे भारी नुकसान झेलना पड़ता है।
आरजी-6: यह सीएटीवी और आवासीय ब्रॉडबैंड के लिए स्वर्ण मानक का प्रतिनिधित्व करता है। यह घरेलू इंटरनेट ड्रॉप के लिए उत्कृष्ट लागत-से-प्रदर्शन अनुपात प्रदान करता है।
आरजी-11: इस मोटे केबल में एक बड़ा केंद्र कंडक्टर होता है। यह कम क्षीणन प्रदान करता है और 150 फीट से अधिक लंबी दूरी के ट्रंक वितरण के लिए पूरी तरह से काम करता है।
आरजी-58: यह असेंबली पतली और अत्यधिक लचीली है। हालाँकि, यह ऊँची आवृत्तियों पर उच्च सिग्नल हानि से ग्रस्त है। यह केवल उपकरण रैक के अंदर बहुत छोटे आरएफ जंपर्स के लिए स्वीकार्य है।
आरजी-213 (या आरजी-8): यह मोटी केबल बहुत कम नुकसान प्रदान करती है और उच्च बिजली उत्पादन को संभालती है। यह पारंपरिक आउटडोर रेडियो एंटेना के लिए मानक विकल्प के रूप में कार्य करता है।
एलएमआर-400 (और एलएमआर श्रृंखला): यह आधुनिक उच्च-प्रदर्शन, कम-नुकसान डिजाइन में एक बड़ी छलांग का प्रतिनिधित्व करता है। आधुनिक वाई-फाई बेस स्टेशनों और लंबे आरएफ रन के लिए इंजीनियर इसे पसंद करते हैं।
नीचे इन महत्वपूर्ण अंतरों का सारांश देने वाला एक त्वरित संदर्भ चार्ट है।
केबल मॉडल |
मुक़ाबला |
प्राथमिक फोकस |
विशिष्ट उपयोग का मामला |
|---|---|---|---|
आरजी 59 |
75 ओम |
वीडियो / लघु रेंज |
लीगेसी सीसीटीवी, एनालॉग वीडियो पैच |
आरजी 6 |
75 ओम |
ब्रॉडबैंड/सीएटीवी |
आवासीय इंटरनेट, डिजिटल टीवी |
आरजी 11 |
75 ओम |
लंबी दूरी की ट्रंक |
मुख्य ब्रॉडबैंड फ़ीड (>150 फीट) |
आरजी 58 |
50 ओम |
आरएफ / उच्च लचीलापन |
लघु रेडियो जंपर्स, टेस्ट लीड |
आरजी-213 |
50 ओम |
आरएफ / उच्च शक्ति |
वीएचएफ/यूएचएफ आउटडोर एंटेना |
एलएमआर-400 |
50 ओम |
कम हानि वाला माइक्रोवेव |
वाई-फाई बेस स्टेशन, सेल्युलर डीएएस |
तकनीकी खरीदार केबल की गुणवत्ता का मूल्यांकन करने के लिए केवल भौतिक स्थायित्व पर भरोसा नहीं कर सकते। आपको विशिष्ट इंजीनियरिंग मेट्रिक्स का उपयोग करके खरीद से पहले उच्च-आवृत्ति प्रदर्शन को निष्पक्ष रूप से मापना चाहिए।
सम्मिलन हानि परिभाषित करती है कि तार के माध्यम से ऊर्जा के प्रवाहित होने पर सिग्नल में कितना क्षरण होता है। हम इस क्षीणन को एक विशिष्ट आवृत्ति (उदाहरण के लिए, 1000 मेगाहर्ट्ज) पर एक निर्धारित दूरी पर डेसीबल (डीबी) में मापते हैं।
डेटा साक्ष्य: यदि आप एक मानक आरजी-58 केबल को 1000 मेगाहर्ट्ज पर 100 फीट से अधिक चलाते हैं, तो आप अपने सिग्नल का लगभग 10 डीबी खो देंगे। इसका मतलब है कि आप गर्मी के कारण अपनी अधिकांश संचारण शक्ति खो देते हैं। यदि आप ठीक उसी रन के लिए हाई-एंड LMR-400 पर स्विच करते हैं, तो आप केवल लगभग 3.9dB खोते हैं। यह चौंका देने वाला अंतर स्पष्ट रूप से लंबी अवधि के लिए प्रीमियम केबल निवेश को उचित ठहराता है।
वोल्टेज स्टैंडिंग वेव रेशियो (वीएसडब्ल्यूआर) एक कनेक्शन में ट्रांसमिशन दक्षता को मापता है। कम VSWR मान बेहतर दक्षता का संकेत देता है। जब कोई केबल सिस्टम प्रतिबाधा से पूरी तरह मेल खाता है, तो सिग्नल स्वतंत्र रूप से प्रवाहित होता है। जब बेमेल या संरचनात्मक दोष होते हैं, तो सिग्नल स्रोत की ओर वापस लौट जाता है। हम इसे परावर्तित ऊर्जा वापसी हानि कहते हैं। सुपीरियर आरएफ नेटवर्क भौतिक रूप से यथासंभव 1:1 के करीब वीएसडब्ल्यूआर अनुपात की मांग करते हैं।
विद्युत चुम्बकीय हस्तक्षेप डिजिटल थ्रूपुट को बर्बाद कर देता है। आपको अपने ऑपरेटिंग वातावरण के आधार पर परिरक्षण प्रकार का मूल्यांकन करना चाहिए। बुनियादी उपभोक्ता लाइनें एक साधारण एल्यूमीनियम फ़ॉइल परत का उपयोग करती हैं। बेहतर केबल में आवारा हस्तक्षेप को पकड़ने के लिए एक बुनी हुई धातु की चोटी जोड़ी जाती है। सघन औद्योगिक सेटिंग्स को अक्सर दोहरे-परिरक्षण या त्रि-परिरक्षण की आवश्यकता होती है। ये उन्नत डिज़ाइन पर्यावरणीय शोर को ढांकता हुआ कोर में प्रवेश करने से पूरी तरह से रोकते हैं।
ऑफ-द-शेल्फ केबल अक्सर कठोर या अत्यधिक विशिष्ट औद्योगिक तैनाती में विफल हो जाते हैं। मानक लंबाई शायद ही कभी टॉवर की सटीक ऊंचाई से मेल खाती है, जिससे आप उलझन में पड़ जाते हैं। इष्टतम नेटवर्क अपटाइम सुनिश्चित करने के लिए आपको सटीक विशिष्टताओं की आवश्यकता है।
आपको सही समाप्ति को सीधे उपयोग के मामले में मैप करना होगा। गलत एडॉप्टर का उपयोग करने से आपका VSWR ख़राब हो जाता है।

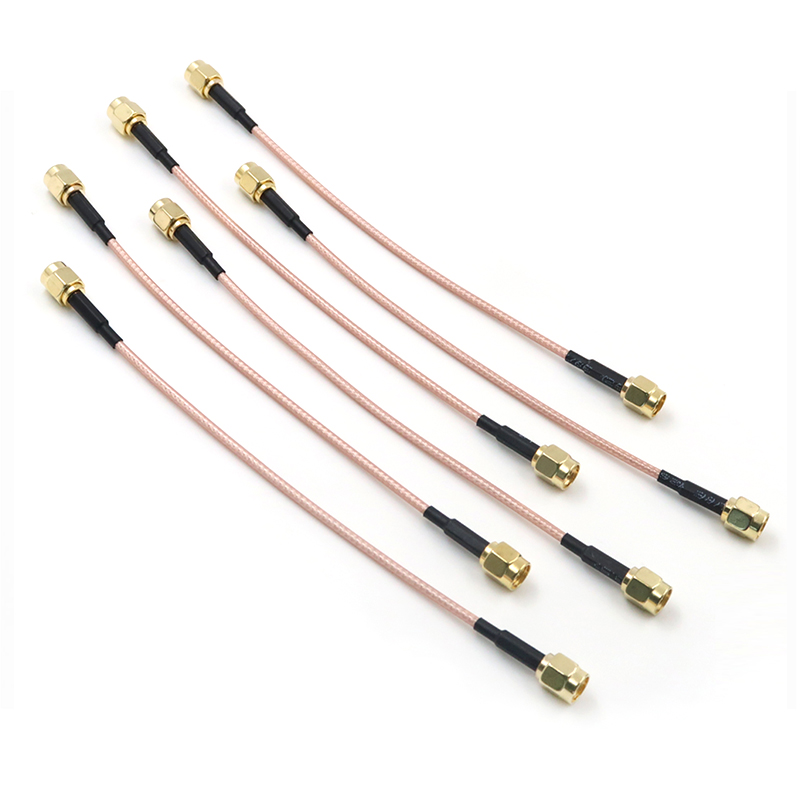

एसएमए कनेक्टर्स: छोटे और थ्रेडेड। वे वाई-फाई राउटर, जीपीएस मॉड्यूल और छोटे टेलीमेट्री बोर्ड के लिए मानक हैं।
बीएनसी कनेक्टर्स: त्वरित-डिस्कनेक्ट संगीन शैली। वे परीक्षण उपकरणों, ऑसिलोस्कोप और पेशेवर एसडीआई वीडियो गियर पर हावी हैं।
एन-टाइप कनेक्टर: बड़े और मजबूत। वे बाहरी सेलुलर बेस स्टेशनों और बड़े एंटेना के लिए भारी बिजली भार संभालते हैं।
एफ-टाइप कनेक्टर: आवासीय ब्रॉडबैंड और सीएटीवी मॉडेम के लिए मानक थ्रेडेड कनेक्शन।
केबल जैकेट पर्यावरण के अस्तित्व को निर्धारित करते हैं। मानक पीवीसी जैकेट जल्दी जल जाते हैं और जहरीला धुआं छोड़ते हैं। यदि आप इनडोर ड्रॉप छत के माध्यम से लाइनों को रूट करते हैं, तो बिल्डिंग कोड प्लेनम-रेटेड, अग्निरोधी जैकेट की मांग करते हैं। इसके विपरीत, इनडोर जैकेट सीधी धूप में सड़ जाते हैं। बाहरी टावर पर चढ़ने के लिए, आपको एक यूवी-प्रतिरोधी पीई (पॉलीथीन) जैकेट का चयन करना होगा। पीई अत्यधिक मौसम, बर्फ़ीली बारिश और निरंतर सौर विकिरण का सामना करता है।
विनिर्माण ए कस्टम आरएफ केबल को उच्च गुणवत्ता वाली क्रिम्पिंग या सटीक सोल्डरिंग की आवश्यकता होती है। ख़राब समाप्ति से बड़े पैमाने पर रिटर्न हानि होती है। आप असेंबली के दौरान कोनों को नहीं काट सकते।
कार्यान्वयन पाठ: इंस्टॉलर अक्सर केबलों को कोनों के आसपास बहुत तेजी से मोड़कर उन्हें बर्बाद कर देते हैं। एक अनुचित मोड़ त्रिज्या आंतरिक ढांकता हुआ इन्सुलेटर को भौतिक रूप से कुचल देती है। यह केबल की आंतरिक ज्यामिति को स्थायी रूप से बदल देता है और इसकी 50-ओम प्रतिबाधा रेटिंग को नष्ट कर देता है। आप आरएफ प्रदर्शन को हमेशा के लिए बर्बाद कर देंगे। इसके अलावा, यदि आप सिग्नल स्प्लिटर्स का उपयोग करते हैं, तो आपको सिग्नल घोस्टिंग को रोकने के लिए सभी अप्रयुक्त वितरण पोर्ट को सटीक 50-ओम या 75-ओम टर्मिनेटर के साथ कैप करना होगा।
आपको 'आरएफ' और 'समाक्षीय' को प्रतिस्पर्धी भौतिक उत्पादों के रूप में मानना बंद करना होगा। इसके बजाय, 'समाक्षीय' को भौतिक वितरण तंत्र के रूप में देखें। 'आरएफ' को उस तंत्र पर लागू उच्च परिशुद्धता प्रदर्शन मानक के रूप में देखें। माइक्रोवेव ट्रांसमिशन के लिए सस्ते जनरलिस्ट कोक्स का उपयोग करने से हमेशा विफलता होती है।
आपके अगले कदमों के लिए सटीक इंजीनियरिंग ऑडिट की आवश्यकता है। सबसे पहले, यह पुष्टि करने के लिए अपने वर्तमान सिस्टम की प्रतिबाधा आवश्यकताओं का ऑडिट करें कि आपको 50-ओम या 75-ओम लाइनों की आवश्यकता है या नहीं। दूसरा, सही केबल मोटाई का चयन करने के लिए आवश्यक रन लंबाई पर अपने स्वीकार्य डीबी हानि बजट की गणना करें। अंत में, हमेशा उन निर्माताओं के साथ साझेदारी करें जो अपनी कस्टम असेंबली के लिए पारदर्शी स्वीपिंग और परीक्षण दस्तावेज़ प्रदान करते हैं।
उत्तर: नहीं। नियमित टीवी समाक्षीय केबल 75 ओम पर संचालित होती है। वाई-फाई एंटेना और वायरलेस राउटर को सख्त 50-ओम प्रतिबाधा की आवश्यकता होती है। इन्हें मिलाने से गंभीर प्रतिबाधा बेमेल हो जाता है। आपका सिग्नल वापस रेडियो पर प्रतिबिंबित होगा, जिसके परिणामस्वरूप भारी बिजली हानि और खराब वायरलेस कवरेज होगा।
उत्तर: उन्हें सटीक इंजीनियरिंग और अधिक कड़ी विनिर्माण सहनशीलता की आवश्यकता होती है। निर्माता ठोस पीटीएफई जैसी विशेष, कम हानि वाली ढांकता हुआ सामग्री का उपयोग करते हैं। वे शिपिंग से पहले सटीक वीएसडब्ल्यूआर और क्षीणन मेट्रिक्स को प्रमाणित करने के लिए उच्च-आवृत्ति रेंज में कठोर व्यापक परीक्षण भी करते हैं।
उत्तर: आरसीए साधारण ऑडियो की तरह अनमॉड्युलेटेड बेसबैंड सिग्नल प्रदान करता है। एसडीआई एक डिजिटल वीडियो प्रोटोकॉल है जो उच्च गुणवत्ता वाले 75-ओम समाक्षीय केबल पर चलता है। एक आरएफ केबल मॉड्यूलेटेड रेडियो फ्रीक्वेंसी ले जाती है, जिसके लिए जटिल डेटा को डीकोड करने के लिए ट्यूनर या रिसीवर की आवश्यकता होती है।
उत्तर: आपको प्रतिबाधा और सटीक भौतिक संभोग प्रकार दोनों का मिलान करना होगा। लिंग और ध्रुवता नियमों पर पूरा ध्यान दें। उदाहरण के लिए, एक मानक एसएमए कनेक्टर आरपी-एसएमए (रिवर्स पोलारिटी) कनेक्टर के साथ मेल नहीं खाएगा। खरीद त्रुटियों से बचने के लिए उपकरण मैनुअल सत्यापित करें।
