값비싼 TV 케이블을 Wi-Fi 안테나에 연결하면 왜 완전히 작동하지 않는지 궁금한 적이 있습니까? 엔지니어링 팀과 조달 담당자는 '동축'과 'RF'라는 용어를 같은 의미로 사용하는 경우가 많습니다. 이는 위험한 혼란을 야기합니다. 이 단어는 실제로 완전히 다른 두 가지 분류 패러다임을 설명합니다. '동축'은 와이어의 물리적, 기하학적 구조를 정의합니다. 반대로 'RF'(무선 주파수)는 특정 애플리케이션과 해당 애플리케이션이 전달해야 하는 고주파 신호 유형을 식별합니다.
잘못된 사양을 선택하면 심각한 비즈니스 문제가 발생합니다. 기술적으로 건전한 동축 케이블을 구입하더라도 부적합한 연결로 인해 급격한 고장이 발생합니다. 고주파수 배포에서는 임피던스 불일치, 심각한 신호 반사 및 허용할 수 없는 감쇠를 경험하게 됩니다. 현대의 네트워크 출시에는 극도의 정확성이 요구됩니다. 이 가이드에서는 이러한 케이블 간의 정확한 구조적 차이점을 알아봅니다. 임피던스 목표가 네트워크 성능에 어떤 영향을 미치는지 살펴보겠습니다. 중요한 엔지니어링 지표를 평가하는 방법을 알게 될 것입니다. 마지막으로, 특정 환경에 맞는 정확한 사양을 선택하는 방법을 보여드리겠습니다.
용어 교차: 모든 RF 케이블은 동축 구조에 의존하지만 모든 범용 동축 케이블이 정밀 RF 전송에 최적화된 것은 아닙니다.
임피던스 규칙: 일반 동축 케이블(예: 베이스밴드 비디오용 케이블)은 75Ω에서 실행되는 경우가 많지만 순수 RF 네트워크(무선, 안테나, 테스트 장비)에는 일반적으로 엄격한 50Ω 매칭이 필요합니다.
평가 기준: 품질은 물리적 내구성뿐만 아니라 VSWR(전압 정재파 비율) 및 특정 주파수 대역(3kHz~300GHz)에서의 삽입 손실과 같은 엔지니어링 지표로 측정됩니다.
맞춤화 필요성: 기업 배포에서는 맞춤형 RF 케이블 어셈블리가 필요한 경우가 많습니다. 특정 환경, 전력 부하 및 커넥터 유형(예: N형과 SMA)을 일치시키기 위해
동축 케이블은 단일 사용 사례가 아닌 특정 물리적 형상을 나타냅니다. 이는 전기 신호를 전송하도록 설계된 독특한 4층 구조를 특징으로 합니다. 단선 또는 연선 중앙 도체가 기본 신호를 전달합니다. 주변 유전체 절연체는 정확한 간격을 보장하고 코어를 분리합니다. 금속 쉴드가 유전체 주위를 감싸 전자기 간섭(EMI)과 무선 주파수 간섭(RFI)을 차단합니다. 마지막으로 외부 재킷은 환경 손상으로부터 중요한 물리적 보호 기능을 제공합니다.
이 아키텍처는 매우 다재다능한 제너럴리스트 역할을 합니다. 제조업체는 매우 다양한 신호 유형을 전달하기 위해 표준 동축 라인을 구축합니다. 저주파 오디오, 베이스밴드 비디오 및 소비자 광대역 데이터를 쉽게 처리합니다. 동축 구조는 외부 소음을 차단하면서 신호가 와이어 내부에 갇혀 있도록 보장합니다.
안 RF 케이블은 전적으로 이와 동일한 동축 아키텍처에 의존합니다. 그러나 엔지니어들은 훨씬 더 까다로운 목적을 위해 이를 설계합니다. 그들은 변조된 고주파 전자기 신호를 전달하기 위해 특별히 이러한 어셈블리를 설계합니다. 그들은 거리에 따른 손실을 최소화하는 데 끊임없이 집중합니다.
차이점은 제조 정밀도에 있습니다. 동축 구조를 사용하지만 RF 등급 어셈블리는 제조 허용 오차가 훨씬 더 엄격합니다. 시설에서는 신호 바운스를 방지하기 위해 임피던스 등급을 엄격하게 제어합니다. 이 제품은 고주파수 전송에 엄격하게 최적화된 고체 폴리에틸렌 또는 PTFE와 같은 특정 유전체 재료를 사용합니다. 일반 케이블에는 이러한 엄격한 물리적 허용 오차가 부족하기 때문에 RF 애플리케이션에 일반 동축 케이블을 사용할 수 없습니다.
임피던스는 케이블 범주 간의 주요 구분선 역할을 합니다. 대체로 업계에서는 두 가지 기본 임피던스 표준을 사용합니다. 75옴 시스템은 거리에 따라 신호 강도를 유지하는 것이 중요한 애플리케이션에 사용됩니다. 광대역 인터넷 회선, CATV 배포 및 SDI 비디오 설정에서 75옴 케이블을 볼 수 있습니다. 반대로 50옴 시스템은 최적의 전력 전달을 우선시합니다. Wi-Fi 기지국, 양방향 라디오 어레이, GPS 모듈 및 마이크로파 링크에서 50옴 케이블을 찾을 수 있습니다.
구현 위험: 단일 시스템 전체에 임피던스 유형을 혼합해서는 안 됩니다. 75옴 TV 동축 케이블을 50옴 안테나 포트에 연결하면 즉각적인 문제가 발생합니다. 이러한 불일치로 인해 무선 신호의 상당 부분이 송신기를 향해 다시 반사됩니다. 전력 손실이 심하고 민감한 전송 장비가 손상될 위험이 있습니다.
테스트 표준은 소비자급 제품을 전문 RF 장비와 분리합니다. 제조업체는 일반적으로 낮은 주파수 스펙트럼에 대해서만 일반 동축 케이블을 테스트합니다. 표준 TV 또는 기본 인터넷 신호에 충분한 성능을 보장합니다.
대조적으로, RF 라인은 엄격한 스위프 테스트를 거칩니다. 엔지니어들은 정확한 고주파수 범위에서 이를 검증합니다. 이들은 이 회선이 최대 6GHz, 18GHz 또는 그 이상까지 원활하게 작동함을 인증합니다. 스위프 테스트는 숨겨진 구조적 결함이 특정 마이크로파 주파수에서 예기치 않은 신호 드롭아웃을 유발하지 않도록 보장합니다.
테스트 및 허용 오차가 다르기 때문에 이러한 케이블을 매우 다른 환경에 배포합니다.
일반 동축 환경: 주거용 인터넷 설치, 구형 아날로그 CCTV 보안 시스템 및 소비자 방송 TV 배포.
RF 케이블 환경: 공장 산업 자동화, 셀룰러 분산 안테나 시스템(DAS), 항공우주 원격 측정 어레이 및 정밀 실험실 테스트 장비.
엔지니어는 기존 'RG'(Radio Guide) 시스템이나 최신 독점 명명 규칙을 사용하여 케이블을 분류합니다. 정보에 입각한 조달 결정을 내리려면 이러한 범주를 이해해야 합니다.
RG-59: 이 케이블은 단거리, 저주파 애플리케이션을 처리합니다. 기존 아날로그 CCTV 네트워크에서는 여전히 인기가 있지만 장기적으로 보면 손실이 높습니다.
RG-6: 이는 CATV 및 주거용 광대역의 표준을 나타냅니다. 가정용 인터넷 연결에 탁월한 비용 대비 성능 비율을 제공합니다.
RG-11: 이 두꺼운 케이블은 중앙 도체가 더 크다는 특징이 있습니다. 감쇠가 낮고 150피트를 초과하는 장거리 트렁크 배포에 완벽하게 작동합니다.
RG-58: 이 어셈블리는 얇고 유연성이 뛰어납니다. 그러나 높은 주파수에서는 높은 신호 손실이 발생합니다. 장비 랙 내부의 매우 짧은 RF 점퍼에만 허용됩니다.
RG-213(또는 RG-8): 이 두꺼운 케이블은 손실이 훨씬 적고 더 높은 전력 출력을 처리합니다. 이는 기존 실외 라디오 안테나의 표준 선택으로 사용됩니다.
LMR-400(및 LMR 시리즈): 이는 현대적인 고성능, 저손실 설계에서 엄청난 도약을 나타냅니다. 엔지니어들은 최신 Wi-Fi 기지국과 장거리 RF 실행을 위해 이를 선호합니다.
다음은 이러한 중요한 차이점을 요약한 빠른 참조 차트입니다.
케이블 모델 |
임피던스 |
주요 초점 |
일반적인 사용 사례 |
|---|---|---|---|
RG-59 |
75옴 |
비디오/단거리 |
기존 CCTV, 아날로그 비디오 패치 |
RG-6 |
75옴 |
광대역/CATV |
주거용 인터넷, 디지털 TV |
RG-11 |
75옴 |
장거리 트렁크 |
주요 광대역 피드(>150피트) |
RG-58 |
50옴 |
RF / 높은 유연성 |
짧은 라디오 점퍼, 테스트 리드 |
RG-213 |
50옴 |
RF / 고전력 |
VHF/UHF 실외 안테나 |
LMR-400 |
50옴 |
저손실 마이크로파 |
Wi-Fi 기지국, 셀룰러 DAS |
기술 구매자는 케이블 품질을 평가하기 위해 물리적 내구성에만 의존할 수 없습니다. 특정 엔지니어링 지표를 사용하여 조달 전에 고주파 성능을 객관적으로 측정해야 합니다.
삽입 손실은 에너지가 와이어를 통해 이동할 때 발생하는 신호 저하의 정도를 정의합니다. 특정 주파수(예: 1000MHz)에서 설정된 거리에 걸쳐 이 감쇠를 데시벨(dB) 단위로 측정합니다.
데이터 증거: 표준 RG-58 케이블을 1000MHz에서 100피트 이상 연결하면 약 10dB의 신호가 손실됩니다. 이는 대부분의 전달력을 열로 잃는다는 것을 의미합니다. 동일한 실행을 위해 고급 LMR-400으로 전환하면 약 3.9dB만 손실됩니다. 이러한 엄청난 차이는 장기적으로 프리미엄 케이블 투자를 정당화하는 것입니다.
VSWR(전압 정재파 비율)은 연결 전체의 전송 효율성을 측정합니다. VSWR 값이 낮을수록 효율성이 더 우수함을 나타냅니다. 케이블이 시스템 임피던스와 완벽하게 일치하면 신호가 자유롭게 흐릅니다. 불일치나 구조적 결함이 발생하면 신호가 소스쪽으로 다시 반사됩니다. 우리는 이것을 반사 에너지 복귀 손실이라고 부릅니다. 우수한 RF 네트워크는 물리적으로 가능한 한 1:1에 가까운 VSWR 비율을 요구합니다.
전자기 간섭으로 인해 디지털 처리량이 저하됩니다. 운영 환경에 따라 차폐 유형을 평가해야 합니다. 기본 소비자 라인은 간단한 알루미늄 호일 레이어를 사용합니다. 더 나은 케이블은 직조된 금속 브레이드를 추가하여 불필요한 간섭을 포착합니다. 밀도가 높은 산업 환경에는 이중 차폐 또는 삼중 차폐가 필요한 경우가 많습니다. 이러한 고급 설계는 환경 소음이 유전체 코어에 침투하는 것을 완전히 방지합니다.
기성품 케이블은 가혹하거나 매우 구체적인 산업 배포에서 종종 실패합니다. 표준 길이는 정확한 타워 높이와 거의 일치하지 않으므로 느슨해지게 됩니다. 최적의 네트워크 가동 시간을 보장하려면 정확한 사양이 필요합니다.
올바른 종료를 사용 사례에 직접 매핑해야 합니다. 잘못된 어댑터를 사용하면 VSWR이 저하됩니다.

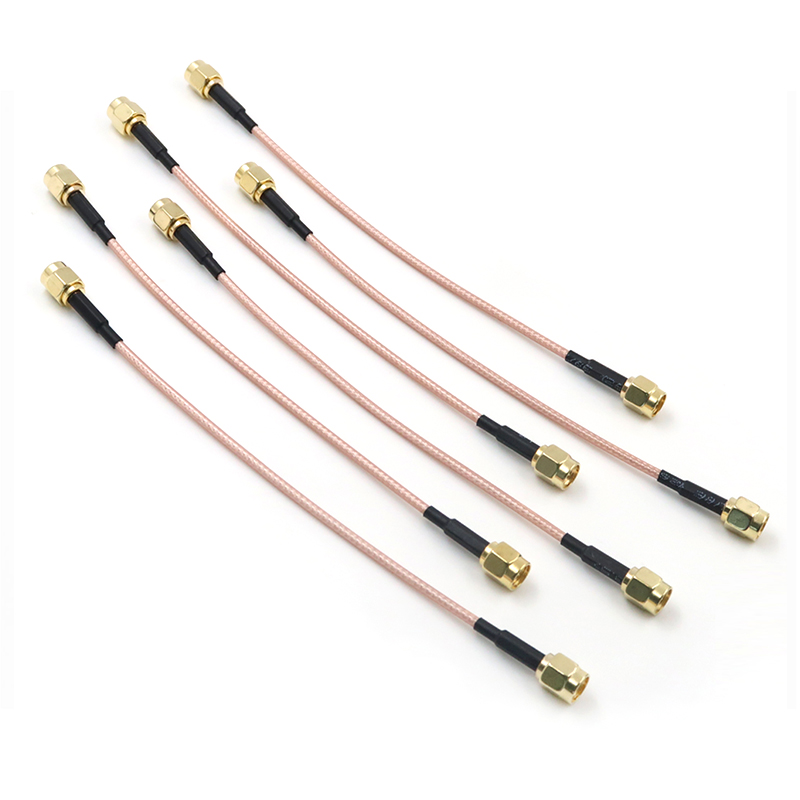

SMA 커넥터: 작고 나사형입니다. 이는 Wi-Fi 라우터, GPS 모듈 및 소형 원격 측정 보드의 표준입니다.
BNC 커넥터: 신속 분리 총검 스타일. 이들은 테스트 장비, 오실로스코프 및 전문 SDI 비디오 장비를 지배합니다.
N형 커넥터: 크고 견고합니다. 이 제품은 실외 셀룰러 기지국 및 대형 안테나의 막대한 전력 부하를 처리합니다.
F형 커넥터: 주거용 광대역 및 CATV 모뎀을 위한 표준 스레드 연결입니다.
케이블 재킷은 환경적 생존을 결정합니다. 표준 PVC 재킷은 빠르게 연소되고 독성 연기를 방출합니다. 실내 드롭 천장을 통해 라인을 배선하는 경우 건축법에 따라 플리넘 등급의 난연성 재킷이 요구됩니다. 반대로, 실내 재킷은 직사광선 아래서 썩습니다. 야외 타워 등반의 경우 자외선 차단 PE(폴리에틸렌) 재킷을 선택해야 합니다. PE는 극한의 날씨, 얼어붙는 비, 지속적인 태양 복사를 견뎌냅니다.
제조 맞춤형 RF 케이블에는 고품질 압착 또는 정밀 납땜이 필요합니다. 잘못된 종료로 인해 막대한 반사 손실이 발생합니다. 조립 중에는 모서리를 자를 수 없습니다.
구현 교훈: 설치자는 케이블을 모퉁이에서 너무 급격하게 구부려 케이블을 망가뜨리는 경우가 많습니다. 부적절한 굽힘 반경은 내부 유전체 절연체를 물리적으로 찌그러뜨립니다. 이로 인해 케이블의 내부 구조가 영구적으로 변경되고 50옴 임피던스 정격이 파괴됩니다. RF 성능을 영원히 망칠 것입니다. 또한 신호 분배기를 사용하는 경우 신호 고스팅을 방지하기 위해 사용하지 않는 모든 분배 포트를 정확한 50옴 또는 75옴 터미네이터로 캡핑해야 합니다.
'RF' 및 '동축'을 실제 경쟁 제품으로 취급하는 것을 중단해야 합니다. 대신 '동축'을 물리적 전달 메커니즘으로 생각하세요. 'RF'를 해당 메커니즘에 적용되는 고정밀 성능 표준으로 봅니다. 마이크로파 전송에 값싼 일반 동축 케이블을 사용하면 항상 오류가 발생합니다.
다음 단계에는 정밀한 엔지니어링 감사가 필요합니다. 먼저 현재 시스템의 임피던스 요구 사항을 감사하여 50옴 또는 75옴 라인이 필요한지 확인하십시오. 둘째, 올바른 케이블 두께를 선택하려면 필요한 실행 길이에 대해 허용 가능한 dB 손실 예산을 계산하십시오. 마지막으로, 맞춤형 어셈블리에 대한 투명한 청소 및 테스트 문서를 제공하는 제조업체와 항상 협력하십시오.
A: 아니요. 일반 TV 동축 케이블은 75Ω에서 작동합니다. Wi-Fi 안테나와 무선 라우터에는 엄격한 50옴 임피던스가 필요합니다. 이들을 혼합하면 심각한 임피던스 불일치가 발생합니다. 신호가 라디오로 다시 반사되어 막대한 전력 손실이 발생하고 무선 범위가 열악해집니다.
A: 정밀한 엔지니어링과 훨씬 더 엄격한 제조 공차가 필요합니다. 제조업체는 고체 PTFE와 같은 특수한 저손실 유전체 재료를 사용합니다. 또한 배송 전에 정확한 VSWR 및 감쇠 측정항목을 인증하기 위해 고주파수 범위에 걸쳐 엄격한 스위핑 테스트를 수행합니다.
A: RCA는 단순한 오디오처럼 변조되지 않은 베이스밴드 신호를 전달합니다. SDI는 고품질 75옴 동축 케이블에서 실행되는 디지털 비디오 프로토콜입니다. RF 케이블은 변조된 무선 주파수를 전달하므로 복잡한 데이터를 디코딩하려면 튜너나 수신기가 필요합니다.
A: 임피던스와 정확한 물리적 결합 유형을 모두 일치시켜야 합니다. 성별과 극성 규칙에 세심한 주의를 기울이세요. 예를 들어, 표준 SMA 커넥터는 RP-SMA(역극성) 커넥터와 결합되지 않습니다. 조달 오류를 방지하려면 장비 매뉴얼을 확인하십시오.
