Visningar: 0 Författare: Webbplatsredaktör Publiceringstid: 2025-06-25 Ursprung: Plats
I dagens snabbt framskridande tekniska landskap har efterfrågan på effektiva och pålitliga elsystem aldrig varit högre. Från bilindustrin till flygindustrin, hemelektronik och industriell automation är den sömlösa överföringen av elektrisk kraft och signaler av största vikt. I hjärtat av dessa system ligger Wire Harness , en viktig komponent som fungerar som det centrala nervsystemet i komplexa maskiner och enheter. Att förstå processen för tillverkning av kablage är avgörande för industrier som vill optimera prestanda, garantera säkerhet och förbättra hållbarheten för sina produkter. Den här omfattande analysen fördjupar sig i de intrikata stegen som är involverade i att skapa högkvalitativa kablage, utforska de senaste innovationerna, industristandarder och den centrala roll dessa komponenter spelar i dagens sammankopplade värld.

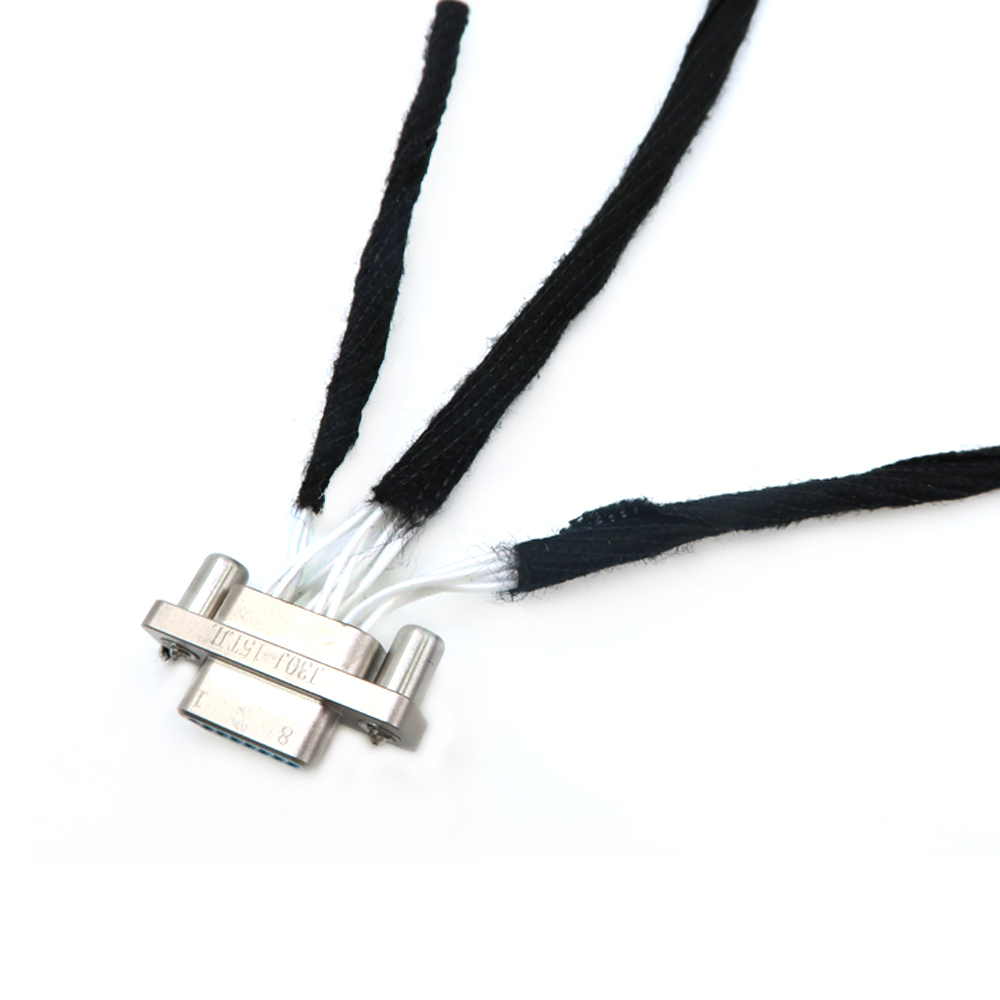

En ledningsmatta, även känd som en ledningsmatta eller ledningsenhet, är en organiserad uppsättning ledningar, terminaler och kontakter som löper genom en enhet eller maskin och överför kraft och signaler. Den är noggrant utformad för att möta både elektriska och geometriska krav, vilket säkerställer att elektriska komponenter fungerar sömlöst. Integriteten hos ett kabelnät är avgörande, eftersom det direkt påverkar tillförlitligheten, säkerheten och prestanda hos elektriska system. En väldesignad ledningsmatta kan avsevärt minska installationstiden, förbättra systemets tillförlitlighet genom att skydda ledningar från nötning och fukt och optimera utrymmet i utrustningen.
Dessutom förenklar ledningsnät konstruktionen av stora och komplexa elsystem genom att integrera många kablar i en enda komponent. Detta effektiviserar inte bara tillverkningsprocesserna utan underlättar också underhåll och felsökning. I kritiska applikationer, såsom medicinsk utrustning eller flygsystem, kan fel på en kabelhärva få allvarliga konsekvenser. Därför är noggrann uppmärksamhet på design- och tillverkningsprocesser avgörande för att säkerställa optimal funktion och säkerhet.
Kabelnät finns överallt i olika branscher på grund av deras förmåga att effektivisera komplexa ledningssystem. Inom fordonssektorn kopplar de ihop olika elektriska och elektroniska komponenter, vilket möjliggör funktioner från motorstyrning till infotainmentsystem. Moderna fordon kan innehålla kablar som sträcker sig över flera kilometer om de är helt utdragna, vilket framhäver deras komplexitet. Inom det medicinska området säkerställer de tillförlitlig drift av kritisk utrustning som MRI-maskiner och livstödssystem. Industriell automation förlitar sig på Kabelnätslösningar för effektiv kontroll och kommunikation mellan maskiner. Deras mångsidighet och anpassningspotential gör dem oumbärliga i modern teknik, där precision och tillförlitlighet inte är förhandlingsbara.
Tillverkningsprocessen börjar med en noggrann designfas, där ingenjörer definierar de elektriska och fysiska parametrarna för kabelstammen. Detta innebär att skapa detaljerade scheman som beskriver ledningsvägar, anslutningar och de komponenter som krävs. Ingenjörer måste beakta faktorer som krav på elektrisk belastning, signalintegritet, miljöförhållanden, utrymmesbegränsningar och överensstämmelse med industristandarder. Avancerad datorstödd design (CAD) programvara används ofta för att simulera och optimera designen, vilket möjliggör visualisering av ledningsdragning och komponentplacering inom den slutliga monteringen.
Under denna fas är samarbete mellan el- och maskinteknikteam avgörande. Elektriska ingenjörer fokuserar på den logiska och elektriska arkitekturen och säkerställer att selen uppfyller de nödvändiga prestandakriterierna. Maskiningenjörer tar upp de fysiska aspekterna, såsom selens interaktion med andra komponenter, mekaniska stressfaktorer och miljöhänsyn. Detta tvärvetenskapliga tillvägagångssätt säkerställer en sammanhållen design som uppfyller alla operativa krav.
Att välja lämpliga material är avgörande för kabelhärvans prestanda och hållbarhet. Ledare är vanligtvis gjorda av koppar på grund av dess utmärkta elektriska ledningsförmåga och flexibilitet. I vissa fall kan aluminium användas för sina lätta egenskaper, även om det har lägre ledningsförmåga än koppar. Isoleringsmaterial måste motstå miljöfaktorer som extrema temperaturer, fukt, kemikalier och fysisk nötning. Vanliga isoleringsmaterial inkluderar polyvinylklorid (PVC), teflon (PTFE) och silikon, som var och en erbjuder distinkta fördelar.
| Materialegenskaper | | Tillämpningar |
|---|---|---|
| PVC | Flexibel, kostnadseffektiv, goda isoleringsegenskaper | Allmänna tillämpningar inom hemelektronik |
| Teflon (PTFE) | Hög temperaturbeständighet, kemisk tröghet, låg friktion | Flyg-, militär- och högtemperaturmiljöer |
| Silikon | Utmärkt flexibilitet, brett temperaturområde, flambeständighet | Medicinsk utrustning, bilapplikationer |
Skyddsöverdrag som korrugerade rör, flätade ärmar eller vävda tejper är valda för att förbättra skyddet mot mekanisk påfrestning och miljöfaktorer. Valet av material påverkar också efterlevnaden av miljöbestämmelser, såsom direktivet om begränsning av farliga ämnen (RoHS), som begränsar användningen av specifika farliga material i elektrisk och elektronisk utrustning. Materialval är ett kritiskt steg som balanserar prestanda, säkerhet, kostnad och regelefterlevnad.
Efter att ha slutfört designen utvecklas en prototyp för att validera funktionaliteten och passformen hos kabelstammen inom den avsedda applikationen. Prototypframställning gör det möjligt för ingenjörer att identifiera potentiella problem relaterade till ledningsdragning, kontakttillgänglighet och överensstämmelse med elektriska och mekaniska standarder. Det ger en möjlighet att göra justeringar inför massproduktion, vilket sparar tid och resurser. Det här steget är särskilt viktigt för anpassade kablage, där exakta specifikationer är skräddarsydda för unik utrustning. Genom att skapa en fysisk modell kan team utföra verkliga tester, för att säkerställa att selen fungerar som förväntat under driftsförhållanden.
Produktionsprocessen inleds med att kapa trådar till specificerade längder med hjälp av automatiserade skärmaskiner som säkerställer precision och effektivitet. Dessa maskiner kan hantera stora volymer och rymma olika trådstorlekar och typer. Efter kapning genomgår trådarna en strippningsprocess där isolering avlägsnas från ändarna för att exponera den ledande kärnan. Detta steg kräver yttersta noggrannhet för att förhindra skador på ledaren, vilket kan äventyra den elektriska integriteten. Avancerade strippmaskiner är utrustade med sensorer och programmerbara inställningar för att hantera olika isoleringsmaterial och tjocklekar.
När ledningarna är förberedda fästs terminaler eller kontakter genom krympning eller lödning. Krympning innebär att komprimera en metallhylsa runt ledningen och terminalen för att bilda en säker mekanisk och elektrisk anslutning. Det är avgörande att crimpning utförs med precision för att säkerställa hållbarhet och konduktivitet. Kvaliteten på en krimpad anslutning beror på faktorer som korrekt kombination av tråd och terminal, lämpliga krimpverktyg och efterlevnad av tillverkarens specifikationer.
Lödning, å andra sidan, involverar sammanfogning av tråden och kontakten med hjälp av en smält metallegering, vanligtvis ett tenn-bly eller blyfritt lod. Lödning ger en stark elektrisk anslutning men kräver noggrann kontroll av temperatur och teknik för att undvika defekter som kalla lödfogar eller överdriven lödning. Båda metoderna måste uppfylla stränga kvalitetsstandarder för att förhindra anslutningsfel som kan leda till systemfel eller säkerhetsrisker.
De sammansatta ledningarna och kontakterna läggs sedan ut enligt designspecifikationerna på ett monteringskort, även känt som ett stiftkort. Det här kortet replikerar de exakta måtten och layouten för kabelstammen, och vägleder tekniker i att ordna komponenterna korrekt. Kablar buntas ihop och säkras med band, remmar eller skyddshylsor. Denna organisation minimerar utrymmesanvändning, minskar risken för elektriska kortslutningar och förbättrar selens totala hållbarhet. Användningen av anpassade fixturer och verktyg under detta skede kan avsevärt förbättra monteringseffektiviteten. I vissa fall används automatiserade monteringssystem för att hantera repetitiva uppgifter, även om komplexiteten hos kablar ofta kräver kvalificerad manuell arbetskraft.
Kvalitetssäkring är en kritisk komponent i tillverkningsprocessen för kablage. Varje sele genomgår rigorösa tester för att verifiera dess elektriska integritet och överensstämmelse med designspecifikationerna. Kontinuitetstester säkerställer att det inte finns några avbrott eller oavsiktliga anslutningar i kretsarna. Högspänningstester, eller dielektriska motståndstester, verifierar isoleringseffektiviteten genom att applicera högre än normala driftspänningar för att upptäcka isolationssvagheter. Dragtest bedömer den mekaniska hållfastheten hos krimpade anslutningar och säkerställer att de kan motstå mekaniska påfrestningar under installation och drift.
Avancerad testutrustning kan utföra automatiserade kontroller, logga data för kvalitetskontroll och spårbarhet. Miljötester kan också utföras och utsätta selen för extrema temperaturer, fuktighet, vibrationer eller kemikalieexponering för att utvärdera prestanda under driftsförhållanden. Dessa tester är viktiga för att förhindra fel på fältet, vilket kan få katastrofala konsekvenser, särskilt i kritiska applikationer som flyg eller medicinsk utrustning.
Tillverkare av kabelnät måste följa branschspecifika standarder för att säkerställa säkerhet och prestanda. Organisationer som IPC och Wiring Harness Manufacturers Association (WHMA) har fastställt riktlinjer som IPC/WHMA-A-620-standarden, som beskriver krav för montering och testning av ledningsnät. Överensstämmelse med standarder från Underwriters Laboratories (UL), Canadian Standards Association (CSA), Verband der Elektrotechnik (VDE), Conformité Européene (CE), Restriction of Hazardous Substances (RoHS) och ISO9001 är ofta obligatoriskt, beroende på applikation och region.
Dessa standarder omfattar aspekter som materialspecifikationer, märkning, miljöbeständighet och elektriska egenskaper. Efterlevnad säkerställer att produkter uppfyller minimikraven för säkerhet och kvalitet, vilket underlättar global handel och acceptans på olika marknader. För tillverkare innebär efterlevnad regelbundna revisioner, dokumentation och efterlevnad av föreskrivna tillverknings- och testprotokoll.
Testmetoder har utvecklats för att införliva avancerad teknik som ökar noggrannheten och effektiviteten. Automatiserad testutrustning (ATE) kan utföra elektriska tester snabbt, identifiera fel som kortslutningar, felkoppling, isolationsfel och kontinuitetsproblem. Dessa system kan programmeras med specifika testsekvenser skräddarsydda för selens design, vilket ger omfattande täckning.
Miljötestningskammare simulerar förhållanden som extrema temperaturer, luftfuktighet, vibrationer och till och med exponering för frätande ämnen. Genom att utsätta ledningsnät för dessa förhållanden kan tillverkare bedöma deras hållbarhet och prestanda under stress, vilket säkerställer tillförlitlighet i verkliga tillämpningar. Överensstämmelsetestning säkerställer att ledningsnätet uppfyller regulatoriska krav, vilket är avgörande för produkter som kommer in på globala marknader och för applikationer där säkerheten är avgörande.
Kabelnätsindustrin anammar i allt högre grad automatisering för att öka effektiviteten och minska arbetskostnaderna. Automatiserade maskiner hanterar nu uppgifter som trådkapning, strippning, krympning och även vissa aspekter av montering. Robotik och datorstyrda system förbättrar precisionen och hastigheten, särskilt för storskaliga produktionsserier. Till exempel säkerställer automatiserade crimpmaskiner jämn kvalitet och kan bearbeta tusentals terminaler per timme.
Medan fullständig automatisering är utmanande på grund av den komplexa och flexibla karaktären hos kabelnätsmontering, tänjer framsteg inom robotik och artificiell intelligens på gränserna. Samarbetsrobotar, eller cobots, kan arbeta tillsammans med mänskliga operatörer för att öka produktiviteten samtidigt som den flexibilitet som krävs för specialtillverkning eller produktion i små serier bibehålls. Dessa innovationer bidrar till högre kvalitet, minskade produktionstider och förmågan att möta ökande efterfrågan utan att kompromissa med precisionen.
Framväxande material bidrar till utvecklingen av ledningsnät med överlägsna egenskaper. Konduktiva polymerer och höghållfasta legeringar ger förbättrad prestanda när det gäller konduktivitet, viktminskning och hållbarhet. Innovationer inom isoleringsmaterial leder till selar som tål tuffare miljöer, inklusive exponering för kemikalier, strålning och extrema temperaturer.
Användningen av fiberoptik i ledningsnät är ett annat område av framsteg, vilket möjliggör höghastighetsdataöverföring som är avgörande för moderna kommunikationssystem och avancerad fordonselektronik. Nanotekniken slår också igenom, med utvecklingen av material som erbjuder förbättrade elektriska egenskaper och miniatyrisering, vilket öppnar nya möjligheter för kompakta och effektiva konstruktioner.
Processen för tillverkning av kablage är ett komplext samspel av design, materialvetenskap, precisionsteknik och strikt kvalitetskontroll. När tekniken går framåt, betydelsen av hög kvalitet Kabelnätslösningar blir allt mer kritiska inom olika branscher. Genom att förstå de noggranna processerna som är involverade kan företag uppskatta värdet av att samarbeta med erfarna tillverkare som erbjuder skräddarsydda, certifierade och mångsidiga ledningslösningar. Genom att anamma innovationer och följa branschstandarder säkerställs att ledningsnät inte bara uppfyller nuvarande krav utan också är förberedda för framtidens tekniska framsteg. Engagemanget för kvalitet och anpassningsförmåga positionerar kablagetillverkare som viktiga bidragsgivare till framgången och tillförlitligheten för moderna elektroniska och elektriska system.
1. Vilka certifieringar ska jag leta efter i ett kabelnät?
Du bör leta efter ledningsnät som är certifierade av organisationer som UL, CSA, VDE, CE, RoHS och ISO9001. Dessa certifieringar säkerställer att produkterna uppfyller internationella säkerhets- och kvalitetsstandarder, vilket ger försäkran om överensstämmelse och tillförlitlighet.
2. Kan ledningsnät anpassas för specifika applikationer?
Ja, ledningsnät kan anpassas helt utifrån dina prover eller ritningar. Skickliga FoU-team är dedikerade till att tillhandahålla skräddarsydda ledningslösningar för att möta de unika kraven i din applikation, oavsett om det är inom industri, automation, medicinsk utrustning, fordon eller konsumentelektronik.
3. Vilka faktorer bör beaktas vid materialval för en kabelhärva?
Materialvalet bör ta hänsyn till elektrisk belastningskapacitet, miljöförhållanden (som temperatur, fukt och kemisk exponering), mekaniska påfrestningar, regelefterlevnad och kostnad. Valet av ledare, isolering och skyddsöverdrag är avgörande för prestanda och hållbarhet.
4. Hur förbättrar testning tillförlitligheten hos kablar?
Testning verifierar att ledningsnätet uppfyller alla design- och säkerhetskrav. Genom kontinuitetstester, högspänningsisoleringskontroller, mekaniska dragtester och miljösimuleringar kan tillverkare identifiera och åtgärda potentiella problem innan selen sätts i drift, och därigenom förbättra tillförlitligheten och säkerheten.
5. Vilka är fördelarna med automatiserad tillverkning av kablage?
Automatisering förbättrar produktionseffektivitet, konsekvens och precision. Automatiserade processer minskar risken för mänskliga fel, ökar genomströmningen och kan sänka tillverkningskostnaderna, särskilt vid storskalig produktion. Medan fullständig automatisering är utmanande, tar framsteg inom tekniken successivt upp dessa komplexiteter.
6. Finns det mångsidiga alternativ för kablagetillämpningar?
Ja, det finns ett brett utbud av kabelnätsalternativ, inklusive anpassade kablar och konsumentkablar, för att möta olika applikationsbehov. Tillverkare erbjuder flexibilitet i kabelfärg, längd, kontakter och andra specifikationer för att enkelt tillgodose specifika krav. Denna mångsidighet säkerställer att lösningar kan skräddarsys för olika branscher och projekts unika behov.
7. Hur säkerställer tillverkare av kabelnät att miljöbestämmelserna följs?
Tillverkare säkerställer efterlevnad genom att följa bestämmelser som RoHS, som begränsar användningen av vissa farliga ämnen i elektrisk och elektronisk utrustning. De väljer material och processer som uppfyller dessa miljöstandarder, vilket bidrar till hållbarhet och säkerhet. Överensstämmelse verifieras genom testning, dokumentation och certifiering, vilket visar ett engagemang för miljöansvar.
