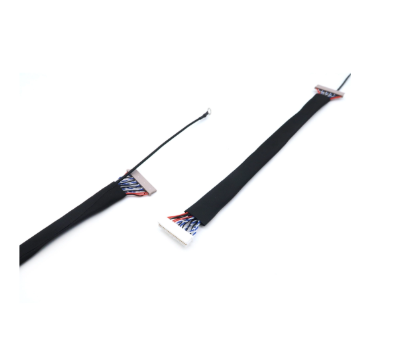

YZCONN Factory Customized Kabelbaum DF14-20P 40-Pin-LCD-Bildschirm-Panel-LVDS-Kabel

YZ-Link produziert unter der Produktlinie YZCONN maßgeschneiderte LVDS-Kabelbaugruppen für LCD-Bildschirmanwendungen. Das 40-Pin-LVDS-Kabel DF14-20P eignet sich für Anzeigesysteme, die eine flache, koaxiale Drahtkonstruktion für die Signalübertragung zwischen Bildschirmpanels und Steuerplatinen erfordern. Diese Kabel werden als kundenspezifische Kabelbäume hergestellt und unterstützen Designspezifikationen, die von Geschäftskunden aus der Display- und Elektronikbranche bereitgestellt werden.

DF14-20P LVDS-Kabeldesign und -konstruktion

Connector-Konfiguration

Diese LVDS-Kabelbaugruppe verwendet DF14-20P-Anschlüsse mit 40-Pin-Konfigurationen für LCD-Bildschirmschnittstellen. Der Flachkabel-Formfaktor ermöglicht eine flexible Verlegung und platzsparende Installation in kompakten Displaybaugruppen. Zusätzliche Steckverbinderoptionen sind von einer Reihe von Marken erhältlich, darunter JST, Tyco, AMP, Molex, Hirose, JAE, Weipu, Delphi, Deutsch, Yeonho, KET, 3M, FCI, Phoenix, Yazaki und Sumitomo, ausgewählt entsprechend den Designanforderungen des Kunden.

Optionen für Isoliermaterialien

Drahtisolationsmaterialien werden basierend auf Anwendungstemperatur, Flexibilität und Umgebungsanforderungen ausgewählt. Zu den verfügbaren Isolierungstypen gehören PVC, PU, ​​PTFE, Silikon, XLPE und Gummi. Jede Materialoption unterstützt unterschiedliche Betriebstemperaturbereiche und mechanische Eigenschaften für bestimmte industrielle Anwendungen.

Spezifikationen für LVDS-Bildschirmkabel

LVDS-Kabelbaumanwendungen für Anzeigesysteme

Industrielle Anzeigetafeln

Industriemaschinen und Steuerungsgeräte integrieren LVDS-Schirmkabel für Bedienerschnittstellentafeln, HMI-Anzeigen und Überwachungsbildschirme. Die Flachkabelkonstruktion unterstützt die Installation in geschlossenen Schaltschränken und Schalttafelbaugruppen, bei denen der Platz für die Verlegung begrenzt ist.

Automotive-Anzeigesysteme

Hersteller von Automobilelektronik verwenden LVDS-Kabelbäume für Armaturenbrett-Displays, Infotainment-Bildschirme und Entertainment-Panels auf den Rücksitzen. Die koaxiale Struktur gewährleistet die Signalintegrität über die gesamte Kabellänge in Fahrzeugumgebungen mit mehreren elektronischen Systemen.

Bildschirme für Unterhaltungselektronik

Geräte der Unterhaltungselektronik, darunter All-in-One-Computer, Anzeigemonitore und tragbare Bildschirmeinheiten, enthalten LVDS-Kabelbaugruppen für interne Panel-Verbindungen. Das flexible, flache Design eignet sich für dünne Formfaktoren und kompakte Gerätegehäuse.

Medizinische und kommerzielle Ausstellungsgeräte

Medizinische Anzeigestationen, kommerzielle Kioske und Digital-Signage-Systeme nutzen ebenfalls LVDS-Bildschirmkabel für eine konsistente Signalübertragung zwischen Steuerplatinen und LCD-Panels. Die Materialauswahl wird auf der Grundlage der Betriebsumgebung und der gesetzlichen Anforderungen jeder Anwendung angepasst.

Kundenspezifische LVDS-Kabelkonfektionierungsdienste

OEM- und ODM-Produktion

Das Werk fertigt kundenspezifische LVDS-Kabelbäume auf der Grundlage der vom Kunden bereitgestellten Designs und Spezifikationen. Es stehen sowohl OEM- als auch ODM-Produktionsmodelle zur Verfügung, die kommerzielle Beschaffungsteams mit maßgeschneiderten Kabellösungen unterstützen. Ingenieurteams überprüfen Designdokumente und beraten in der Angebotsphase zur Auswahl von Steckverbindern, Kabellängen und Materialoptionen.

Unterstützung bei der Auswahl von Steckverbindern und Materialien

Dank der Kompatibilität mit über 15 Steckverbindermarken kann die Produktionsstätte je nach Verfügbarkeit und Kosten bestimmte Steckverbinder beziehen oder gleichwertige Alternativen vorschlagen. Die Auswahl der Isoliermaterialien richtet sich nach den Anwendungsanforderungen hinsichtlich Temperaturbeständigkeit, Flexibilität, Flammschutz und Umwelteinflüssen.

Design- und Prototyping-Prozess

Kundenspezifische Projekte beginnen mit einer Entwurfsprüfung auf der Grundlage von Kundenzeichnungen, Mustern oder Spezifikationsblättern. Prototypeneinheiten werden zur Validierung und Prüfung hergestellt, bevor die vollständige Produktion beginnt. Kabellänge, Pin-Konfiguration, Steckerausrichtung und zusätzliche Funktionen wie Abschirmung oder Zugentlastung sind alle je nach Projektanforderungen konfigurierbar.

Qualitätskontrolle für LVDS-Kabelbäume

Jede LVDS-Kabelbaugruppe wird im Rahmen des Standardproduktionsprozesses einer elektrischen Leistungsprüfung und einer Sichtprüfung unterzogen. Die Fabrik implementiert Qualitätsmanagementverfahren, die die Überprüfung des eingehenden Materials, die Überwachung während des Prozesses und die Inspektion des fertigen Produkts umfassen. Kundenspezifische Spezifikationen werden während der gesamten Produktion dokumentiert und referenziert, um die Konsistenz über alle Produktionschargen hinweg sicherzustellen.

FAQ

Kann das DF14-20P LVDS-Kabel in kundenspezifischen Längen hergestellt werden?

Ja, die Kabellänge wird gemäß den Designspezifikationen des Kunden für jedes Kabelbaumprojekt angepasst.

Welche Steckeralternativen sind verfügbar, wenn DF14-20P nicht auf Lager ist?

Das Werk unterstützt alternative Steckverbinder von Marken wie Molex, Hirose, JST, JAE und anderen. Ingenieurteams können basierend auf der Pinanzahl und den Anwendungsanforderungen kompatible Optionen vorschlagen.

Welches Isoliermaterial wird für Umgebungen mit hohen Temperaturen empfohlen?

PTFE- und Silikon-Isoliermaterialien werden typischerweise für höhere Betriebstemperaturbereiche spezifiziert. Die Materialauswahl hängt vom genauen Temperaturprofil und den mechanischen Anforderungen jeder Anwendung ab.

Was ist die Mindestbestellmenge für kundenspezifische LVDS-Kabel?

Kundenspezifische Kabelbaumprojekte werden individuell bewertet. Die Fabrik akzeptiert Produktionsläufe, die auf die Projektanforderungen abgestimmt sind, einschließlich Erstqualifizierungschargen.

Können Sie LVDS-Kabel auf Basis unserer vorhandenen Muster herstellen?

Ja, das Produktionsteam kann Kabelbaugruppen aus vom Kunden bereitgestellten Mustern rückentwickeln und reproduzieren, wobei die Abmessungen und elektrischen Eigenschaften vor der Produktion überprüft werden.

Für LVDS-Schirmkabelprojekte werden Käufer gebeten, Konstruktionszeichnungen, Pinbelegungsspezifikationen oder physische Muster zur technischen Prüfung und Angebotserstellung einzureichen. Das Werk unterstützt Geschäftsabläufe in den Bereichen Industrie, Automobil und Unterhaltungselektronik mit kundenspezifischen Dienstleistungen zur Herstellung von Kabelbäumen.
