Mababang Pagkawala ng RF Cable kumpara sa Regular na Paghahambing ng RF Cable

Ang pagkuha ng mga tamang bahagi ng komunikasyon ay kadalasang tumutukoy sa tagumpay o kabiguan ng isang proyektong pang-imprastraktura. Ang mga koponan sa pagkuha ay nahaharap sa patuloy na pagbabalanse sa pagitan ng mahigpit na mga badyet ng proyekto at kinakailangang integridad ng signal. Ang hindi pagtukoy sa iyong paglalagay ng kable ay nagpapakilala ng napakalaking nakatagong mga panganib sa iyong disenyo ng network. Maaari kang makaranas ng biglaang pag-downtime ng system. Maaari kang magdusa ng malubhang pagkasira ng wireless coverage. Sa kalaunan, maaaring kailanganin mo ng mga mamahaling inline na amplifier para lang mapanatiling gumagana ang network. Ang gabay na ito ay nagbibigay ng vendor-neutral, spec-driven na framework para sa pagpili ng tamang solusyon. Matututuhan mo nang eksakto kung kailan maglalagay ng pamantayan RF Cable kumpara sa isang alternatibong may mataas na pagganap batay sa tumpak na mga badyet ng link, frequency, at mga kapaligiran sa pag-install. Ang komprehensibong resource na ito ay nagta-target ng mga network engineer, system integrator, at procurement team na tinatapos ang mga kritikal na bill of materials (BOM) para sa wireless, IoT, o advanced na mga deployment ng telekomunikasyon.

Mga Pangunahing Takeaway

• Ang mga regular na RF Cables (hal., karaniwang RG-58) ay cost-effective ngunit sa pangkalahatan ay limitado sa mga short run at sub-1 GHz frequency dahil sa mabilis na pagpapahina ng signal.

• Ang Low Loss RF Cables (hal., LMR-series equivalents) ay gumagamit ng gas-injected dielectrics at multi-layer shielding upang mapanatili ang integridad ng signal sa mas malalayong distansya at mas mataas na frequency (2.4 GHz, 5 GHz, at higit pa).

• Framework ng Pagpili: Dapat na nakaugat ang desisyon sa iyong partikular na badyet ng link —pagsusuri ng katanggap-tanggap na pagkawala ng dB kumpara sa eksaktong haba ng pagpapatakbo ng cable at dalas ng pagpapatakbo.

• Mga Trade-off sa Pag-install: Ang nakahihigit na shielding sa mga low loss na cable ay kadalasang nagreresulta sa mas mahigpit na jacket at mas mahigpit na mga limitasyon sa radius ng bend, na nangangailangan ng mas maingat na pagruruta sa panahon ng pag-install.

Pagtukoy sa Pamantayan ng Tagumpay para sa Iyong RF Deployment

Ang bawat wireless na pag-deploy ay nangangailangan ng isang mahigpit na pundasyon ng matematika. Hindi mo mahulaan ang iyong daan patungo sa isang matatag na koneksyon. Dapat tukuyin ng mga inhinyero ang malinaw na pamantayan ng tagumpay bago bumili ng anumang mga materyales. Tinitiyak nito na natutugunan ng iyong huling network ang mga inaasahan sa pagganap sa ilalim ng mga tunay na kondisyon sa mundo.

I-link ang Pagkalkula ng Badyet

Dapat mong maunawaan ang iyong badyet sa link. Ang isang link na badyet ay nagsasaalang-alang para sa lahat ng mga pakinabang at pagkalugi mula sa transmitter hanggang sa receiver. Ang mga cable ay kumakatawan sa isang pangunahing pinagmumulan ng pagkawala ng signal sa equation na ito. Sinusukat namin ang pagkawalang ito sa decibels (dB). Ang bawat 3 dB ng attenuation ay nagreresulta sa 50% pagkawala ng transmit power.

Ang pagkalkula ng iyong badyet sa link ay nagsasangkot ng ilang partikular na hakbang:

1. Tukuyin ang Transmitter Power: Tukuyin ang output power ng iyong radyo o base station.

2. Kalkulahin ang Kabuuang Pagkawala ng Cable: I-multiply ang rate ng attenuation ng cable bawat talampakan sa kabuuang haba ng pagtakbo.

3. Salik sa Pagkawala ng Connector: Magdagdag ng humigit-kumulang 0.5 dB ng pagkawala para sa bawat connector o adapter sa linya.

4. Magdagdag ng Antenna Gain: Isama ang positive gain (dBi) na ibinigay ng iyong transmitting at receiving antenna.

5. Suriin ang Sensitivity ng Receiver: Tiyaking ang huling lakas ng signal na dumarating sa receiver ay lumampas sa minimum sensitivity threshold nito nang hindi bababa sa 10 hanggang 15 dB. Ang buffer na ito ay tinatawag na fade margin.

Kung bumaba ang iyong nakalkulang signal sa ibaba ng kinakailangang fade margin, mabibigo ang iyong system. Dapat mong paikliin ang pisikal na pagtakbo o mag-upgrade sa isang mas mahusay na cable upang malutas ang problemang ito.

Mga Pamantayan sa Pagsunod at Katatagan

Ang pagganap lamang ay hindi nagdidikta sa iyong pagpili ng cable. Ang mga regulasyon sa kapaligiran at kaligtasan ay may malaking papel sa pagpili ng materyal. Ang iba't ibang mga zone ng pag-install ay nangangailangan ng mga tiyak na rating ng jacket.

Kung iruruta mo ang mga cable sa mga drop ceiling o nakataas na sahig, kadalasang nag-uutos ang mga fire code sa mga Plenum-rated (CMP) jacket. Ang mga materyales na ito ay lumalaban sa pagkasunog at naglalabas ng mas kaunting mga nakakalason na usok. Para sa mga nakakulong na espasyo tulad ng mga tunnel ng tren o mga bulkhead ng barko, madalas mong kailangan ng mga Low Smoke Zero Halogen (LSZH) cable. Ang mga panlabas na pag-install ay nangangailangan ng ultraviolet (UV) resistant jacket upang maiwasan ang pag-crack sa ilalim ng direktang sikat ng araw. Ang pagpapabaya sa mga pamantayang ito ay nanganganib sa mga sakuna na pagkabigo sa kaligtasan at nabigong mga inspeksyon sa gusali.

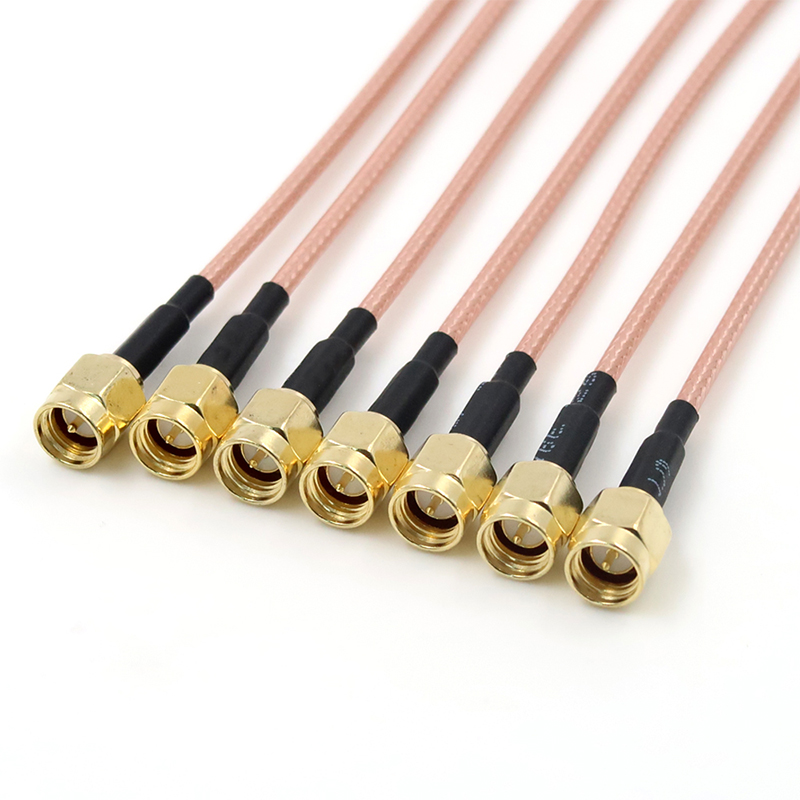

Pag-unawa sa Mga Regular na RF Cable: Mga Kakayahan at Limitasyon

Ang mga karaniwang coaxial cable ay nagsisilbing backbone para sa hindi mabilang na mga legacy system. Nag-aalok sila ng simple, matipid na paraan upang magpadala ng mga frequency ng radyo. Gayunpaman, nililimitahan ng kanilang istrukturang disenyo ang kanilang modernong kakayahang magamit.

Structural Profile

Karamihan sa mga regular na coaxial cable ay nagtatampok ng solid polyethylene (PE) dielectric core. Ang core na ito ay pumapalibot sa center conductor. Isang layer ng braided shielding ang bumabalot sa dielectric na ito. Karaniwang hinahabi ng mga tagagawa ang tirintas na ito mula sa hubad na tanso, tinned copper, o aluminum wire. Ang tirintas ay karaniwang sumasaklaw sa pagitan ng 70% at 95% ng pinagbabatayan ng dielectric na ibabaw.

Mga Kaso ng Tamang Paggamit

Sa kabila ng kanilang mga limitasyon, ang mga karaniwang cable ay mahusay sa mga partikular na sitwasyon. Dapat mong i-deploy ang mga ito kapag ang mahigpit na sukatan ng pagganap ay umaayon sa flexibility at economics. Ang kanilang mga pangunahing aplikasyon ay kinabibilangan ng:

• Maikling Patch Cable: Pagkonekta ng malapit na nakasalansan na kagamitan sa loob ng iisang server rack.

• Mga Low-Frequency na Band: Gumagamit ng mga radyong VHF o UHF na mas mababa sa 1 GHz threshold.

• Mga Kapaligiran sa Pagsubok: Paglalagay ng mga test bench kung saan madalas na nagsaksak at nag-aalis ng mga device ang mga technician.

• Mga Pansamantalang Pag-install: Pagse-set up ng mga panandaliang komunikasyon sa kaganapan kung saan ang mataas na tibay ay hindi mahalaga kaysa sa flexibility.

Mga Bottleneck sa Pagganap

Ang mga karaniwang cable ay nagpupumilit nang husto sa mas mataas na frequency. Ang solid PE dielectric ay sumisipsip ng malaking halaga ng enerhiya ng radyo. Ginagawa ng pagsipsip na ito ang iyong mahalagang signal sa walang kwentang init. Higit pa rito, pinapayagan ng single-layer braided shield ang electromagnetic interference (EMI) na tumagos sa cable. Kung magpapatakbo ka ng karaniwang cable malapit sa mabibigat na makinarya o linya ng kuryente, madaling masisira ng panlabas na ingay ang iyong data payload. Ang mabilis na pagpapahina ng signal ay ginagawang ganap na walang silbi ang mga cable na ito para sa mahabang pagtakbo ng Wi-Fi o cellular antenna.

Ang Mechanics ng Low Loss RF Cable

Kapag lumipat ka sa mga high-frequency system, mabilis na mabibigo ang mga karaniwang cable. A Niresolba ng Low Loss RF Cable ang mga problemang ito sa pisika sa pamamagitan ng advanced material science. Muling ni-engineer ng mga tagagawa ang mga pangunahing bahagi upang mapanatili ang integridad ng signal sa malalayong distansya.

Advanced na Dielectric na Materyales

Ang pinakamalaking pagbabago ay nasa loob ng dielectric. Sa halip na solidong plastik, ang mga cable na may mataas na pagganap ay gumagamit ng foamed polyethylene (FPE). Ang mga tagagawa ay nag-iiniksyon ng gas sa plastic sa panahon ng pagpilit. Lumilikha ito ng milyun-milyong maliliit na bula ng hangin. Ang hangin ay nagbibigay ng mas mababang dielectric na pare-pareho kaysa sa solidong plastik.

Ang foamed structure na ito ay kapansin-pansing pinapataas ang Velocity of Propagation (VoP). Ang mas mataas na VoP ay nangangahulugan na ang signal ay naglalakbay nang mas mabilis at nakakaranas ng mas kaunting panloob na pagtutol. Ang nagresultang pagbaba sa attenuation ay nagbibigay-daan sa iyong system na itulak ang mas mataas na mga frequency nang higit pa pababa sa linya.

Multi-Layer Shielding

Ang signal ng pagtagas ng mga karaniwang cable. Kinulong ito ng mga cable na may mataas na pagganap. Nagagawa nila ito gamit ang isang dual-shield na disenyo. Una, ang isang tuluy-tuloy na aluminum foil tape ay nakabalot nang mahigpit sa foam dielectric. Ang foil na ito ay nagbibigay ng 100% na saklaw sa ibabaw. Ito ay gumaganap bilang isang hindi malalampasan na hadlang laban sa mataas na dalas ng pagtagas.

Pangalawa, ang isang high-density na tinned na tansong tirintas ay bumabalot sa layer ng foil. Ang panlabas na tirintas na ito ay nagbibigay ng integridad ng istruktura at hinaharangan ang mababang dalas na interference. Magkasama, ang dalawang layer na ito ay nakakamit ng RF shielding effectiveness na higit sa 90 dB. Ang iyong signal ay nananatili sa loob, at ang nakapaligid na ingay ay nananatili sa labas.

Mga Resulta sa Pagganap

Ang mga mekanikal na upgrade na ito ay naghahatid ng mga masusukat na resulta. Makakakita ka ng lubhang nabawasang mga rate ng attenuation bawat 100 talampakan. Ang cable ay nagpapanatili ng mas mahigpit na Voltage Standing Wave Ratio (VSWR), ibig sabihin ay mas kaunting signal ang sumasalamin pabalik sa transmitter. Ang pinahusay na pagkawala ng init ay nagbibigay-daan din sa mga cable na ito na pangasiwaan ang mas mataas na tuluy-tuloy na antas ng kuryente. Nagbibigay ang mga ito ng kinakailangang pagiging maaasahan para sa mga cellular tower na kritikal sa misyon at imprastraktura ng broadband.

Head-to-Head Evaluation na Mga Dimensyon

Ang pagpili sa pagitan ng karaniwang at mataas na pagganap na mga opsyon ay nangangailangan ng direktang paghahambing. Dapat mong suriin kung paano kumikilos ang bawat cable sa ilalim ng mga partikular na stress sa pagpapatakbo.

Dalas kumpara sa Mga Attenuation Threshold

Ang mga frequency ng pagpapatakbo ay nagdidikta sa iyong pagpili ng cable nang higit sa anumang iba pang kadahilanan. Ang mga radio wave ay pangunahing naglalakbay kasama ang panlabas na ibabaw ng gitnang konduktor. Tinatawag ito ng mga inhinyero na 'skin effect.' Habang tumataas ang mga frequency, ang epekto sa balat ay nagiging mas malinaw. Ang mas mataas na mga frequency ay nakakaranas ng exponentially mas mataas na resistensya.

Sa 150 MHz, ang karaniwang coax ay maaaring mawalan ng 6 dB bawat 100 talampakan. Sa 5.8 GHz, ang parehong karaniwang coax ay maaaring mawalan ng higit sa 40 dB. Ang antas ng pagkawala na ito ay epektibong sumisira sa signal. Dapat kang lumikha ng mathematical cutoff point. Kapag ang nakalkulang pagkawala ng dB ay lumampas sa fade margin ng iyong system, ang karaniwang cable ay magiging mathematically inviable.

Haba at Scale ng Cable Run

Ang distansya ay gumaganap bilang isang amplifier para sa pagpapalambing. Kung kailangan mo lang i-bridge ang isang tatlong talampakang agwat sa pagitan ng isang router at isang desktop antenna, ang delta ng pagganap ay nananatiling bale-wala. Ang karaniwang cable ay mahusay na humahawak ng napakaikling distansya.

Gayunpaman, ganap na binabago ng scaling ang matematika. Kapag nalampasan mo ang 50 talampakan, nagbabago ang pisika. Ang isang makapal, mataas na pagganap na cable ay nagiging mahigpit na kinakailangan. Pinapanatili nito ang kapangyarihan ng paghahatid ng base station. Pinoprotektahan din nito ang sensitivity ng receiver. Ang matagal na pagtakbo ay nangangailangan ng mga premium na materyales upang matiyak na ang data ay aktwal na maabot ang patutunguhan nito.

Nasa ibaba ang isang pinasimpleng tsart na nagpapakita kung paano ang haba ng pagtakbo ay lumalaban sa katanggap-tanggap na integridad ng signal.

Kakayahang umangkop at Pisikal na mga hadlang

Ang mas mahusay na pagganap ng kuryente ay kadalasang nakompromiso ang pisikal na kakayahang umangkop. Ang mga advanced na cable ay nangangailangan ng mas makapal na mga konduktor sa gitna at matibay na mga layer ng foil. Ang mga bahaging ito ay nagpapataas ng kabuuang diameter ng cable. Pinapataas din nila ang minimum na radius ng bend.

Ang mga karaniwang PE jacket ay madaling umikot sa masikip na sulok. Maaari mong ilagay ang mga ito sa maliliit na lukab sa dingding o matalim na baluktot ng mga tubo. Ang mga makapal na cable na may mataas na pagganap ay lumalaban sa baluktot. Kung pipilitin mo ang mga ito sa masikip na mga anggulo, mapanganib mong masira ang mga panloob na istruktura. Dapat mong planuhin nang mabuti ang iyong mga pisikal na ruta sa pagruruta upang ma-accommodate ang mga mas matitigas na jacket na ito.

Mga Katotohanan sa Pagpapatupad at Mga Panganib sa Pag-install

Ang pagkuha ng tamang cable ay malulutas lamang ang kalahati ng problema. Ang mga error sa pag-install ay maaaring agad na sirain ang pagganap ng isang premium cable run. Dapat pangasiwaan ng mga installer ang mga materyales na ito nang may malalim na teknikal na pangangalaga.

Paghawak at Pagruruta

Dapat mong igalang ang mga detalye ng minimum na radius ng bend. Kapag masyado mong ibinaluktot ang isang kable na may kalasag sa foil, lumulupot o mapupunit ang foil tape. Mas masahol pa, ang konduktor sa gitna ay maaaring lumipat sa pagkakahanay. Ang center conductor ay dapat manatiling perpektong concentric sa loob ng dielectric. Kung gumagalaw ito, lilikha ka ng 'impedance bump.'

Ang isang impedance bump ay kumikilos tulad ng isang speed bump para sa mga radio wave. Nagiging sanhi ito ng isang bahagi ng signal na sumasalamin pabalik sa transmitter. Sinisira nito ang iyong Voltage Standing Wave Ratio (VSWR). Sa sandaling kink mo ang isang high-performance na cable, permanenteng nasisira mo ang mga katangiang elektrikal nito. Hindi mo ito maaayos sa pamamagitan ng pagtuwid ng jacket. Dapat mong palitan ang buong segment.

Pagkakatugma ng Connector

Ang pagwawakas ng mga advanced na cable ay nangangailangan ng mataas na katumpakan. Hindi ka maaaring gumamit ng generic na hardware. Ang tumpak na panlabas na diameter, kapal ng dielectric, at laki ng center pin ang nagdidikta sa pagiging tugma ng connector. Kahit na ang interface ay nananatiling isang karaniwang N-Type, SMA, o TNC, dapat na ganap na tumugma ang connector body sa iyong partikular na modelo ng cable.

Higit pa rito, ang foam dielectrics ay nangangailangan ng mga espesyal na tool sa paghahanda. Dinudurog ng mga karaniwang wire strippers ang foam. Binabago ng durog na foam ang dielectric constant sa termination point, na nagiging sanhi ng napakalaking pagmuni-muni ng signal. Dapat gumamit ang mga installer ng tumpak at rotary stripping tool na partikular na idinisenyo para sa mga core na na-inject ng gas.

Pagkasira ng kapaligiran

Ang mga panlabas na pag-install ay nahaharap sa malupit na mga katotohanan. Ang tubig ay nagpapakita ng pinakamalaking panganib sa iyong RF system. Ang mga foam dielectric ay kumikilos tulad ng mga matibay na espongha. Kung ang kahalumigmigan ay lumalabag sa isang hindi maayos na selyadong connector, ang pagkilos ng capillary ay kumukuha ng tubig nang malalim sa core ng cable.

Ang tubig sa panimula ay nagbabago sa dielectric na pare-pareho, agad na nagpapataas ng attenuation at sinisira ang signal. Upang maiwasan ito, ang mga installer ay dapat magsagawa ng walang kamali-mali na weatherproofing. Dapat mong balutin ang lahat ng panlabas na punto ng pagtatapos gamit ang self-amalgamating mastic tape. Sundin ang mastic tape na may masikip na layer ng de-kalidad na PVC electrical tape, o gumamit ng mga espesyal na cold shrink tube. Ang wastong weatherproofing ay pumipigil sa pagpasok ng moisture at tinitiyak ang pangmatagalang katatagan ng system.

Konklusyon

Ang pag-secure ng isang maaasahang network ng komunikasyon ay nangangailangan ng mahigpit na atensyon sa mga bahagi ng pisikal na layer. Tratuhin ang iyong mga pagpipilian sa paglalagay ng kable bilang mga kritikal na desisyon sa engineering sa halip na mga simpleng pagbili ng hardware. Ang pagsunod sa isang structured na diskarte ay ginagarantiyahan ang pinakamainam na pagganap ng system.

• Logic ng Shortlisting: Mahigpit na ibabatay ang iyong panghuling desisyon sa nakalkulang badyet ng link. I-map ang iyong kinakailangang dalas laban sa eksaktong haba ng pagtakbo. Ibawas ang kabuuang nakalkulang pagkawala mula sa iyong fade margin. Hayaang idikta ng matematika ang kinakailangang materyal.

• Pangwakas na Rekomendasyon: Default sa mga regular na coaxial cable para sa matipid, lubos na nababaluktot, at napakaikli ang pagpapatakbo ng mga application na mas mababa sa 1 GHz. Mag-atas ng mga advanced, highly shielded na cable para sa lahat ng high-frequency na Wi-Fi, cellular, long-distance, o mission-critical na imprastraktura build.

• Mga Susunod na Hakbang: Laging kumunsulta sa mga chart ng pagpapalambing ng tagagawa para sa mga partikular na numero ng bahagi bago i-finalize ang iyong BOM. I-verify ang ganap na compatibility ng connector patungkol sa laki ng pin at mga dimensyon ng ferrule. Humiling ng mga sample ng pisikal na produkto upang magsagawa ng makatotohanang pagruruta at mga pagsubok sa pagyuko sa iyong mga enclosure.

FAQ

T: Maaari ba akong gumamit ng regular na RF cable para sa extension ng Wi-Fi antenna?

A: Sa pangkalahatan, hindi. Gumagana ang Wi-Fi sa matataas na frequency, partikular na 2.4 GHz at 5 GHz. Ang mga karaniwang coaxial cable ay dumaranas ng matinding pagpapahina ng signal sa mga banda na ito. Kahit na ang isang 20-foot standard run ay maaaring kumonsumo ng karamihan sa kapangyarihan ng pagpapadala ng iyong router. Dapat kang gumamit ng alternatibong may mataas na kalasag, mababang pagkawala para sa anumang extension ng Wi-Fi na mas mahaba sa ilang talampakan.

T: Gaano karaming pagkawala ng signal ang katanggap-tanggap sa isang RF cable run?

A: Ang katanggap-tanggap na pagkawala ay ganap na nakasalalay sa kinakailangang fade margin ng iyong system at baseline na sensitivity ng receiver. Bilang pangkalahatang patnubay sa industriya, nilalayon ng mga inhinyero na panatilihin ang kabuuang pagpapahina ng cable sa pagitan ng 3 dB at 5 dB. Palaging kalkulahin ang iyong kumpletong badyet ng link upang matiyak na ang paparating na signal ay nananatiling higit sa minimum na threshold ng receiver.

Q: Nangangailangan ba ng mga espesyal na konektor ang mga low loss na RF cable?

A: Oo. Habang nananatiling magkapareho ang interface ng pagsasama (gaya ng karaniwang SMA o N-Type na thread), ang mga panloob na dimensyon ay lubhang nag-iiba. Ang connector body, ang crimp ferrule, at ang center pin ay dapat na perpektong tumugma sa mas makapal na dielectric at mas malaking panlabas na diameter ng high-performance na cable. Ang mga generic na konektor ay hindi magkasya nang maayos.
