In de hedendaagse onderling verbonden wereld is de ruggengraat van communicatie sterk afhankelijk van netwerkhardware. Een van de essentiële componenten is de De RJ45-connector onderscheidt zich als een cruciaal element bij het faciliteren van Ethernet- en Local Area Network (LAN)-verbindingen. Voor fabrieken, kanaalaanbieders en distributeurs is het van cruciaal belang om te begrijpen hoe een RJ45-connector moet worden vervangen om een efficiënte bedrijfsvoering te behouden. Deze gids biedt een uitgebreid overzicht van de RJ45-connector, de betekenis ervan, en een stapsgewijze aanpak om deze effectief te vervangen.
Of het nu komt door slijtage of de noodzaak van een upgrade, het vervangen van een RJ45-connector zorgt ervoor dat netwerksystemen optimaal functioneren. We verdiepen ons in de typen RJ45-connectoren, de benodigde gereedschappen, best practices en geavanceerde overwegingen om u te voorzien van de kennis die nodig is voor een succesvolle vervanging.
De RJ45-connector, gestandaardiseerd als een modulaire stekker met acht posities en acht contacten (8P8C), is de meest voorkomende connector voor Ethernet-netwerken. Het bestaat uit een kunststof behuizing en metalen pinnen die de verbinding tussen netwerkkabels en apparaten tot stand brengen. Het begrijpen van de structuur en variaties ervan is essentieel voor een juiste vervanging en gebruik.
RJ45-connectoren kunnen worden geclassificeerd op basis van constructie, terminaltype en transmissiesnelheid. Laten we deze classificaties in detail onderzoeken.

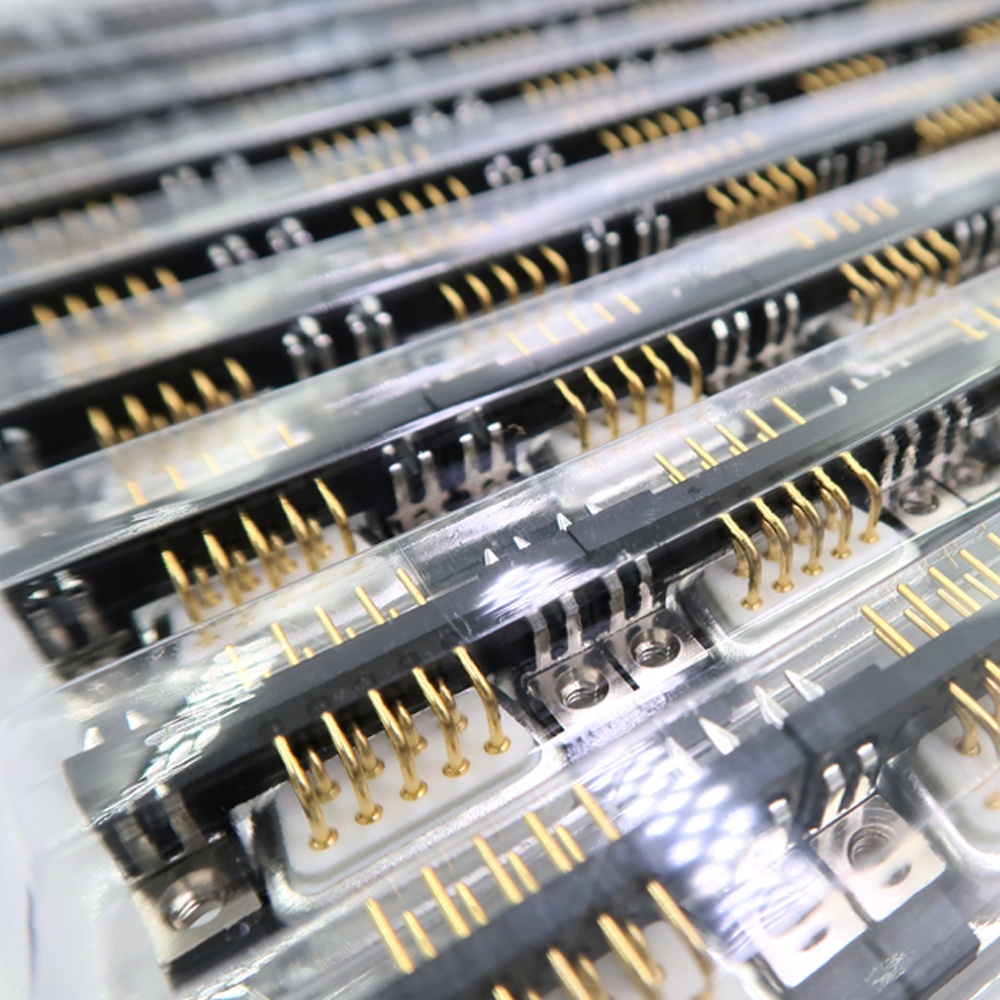

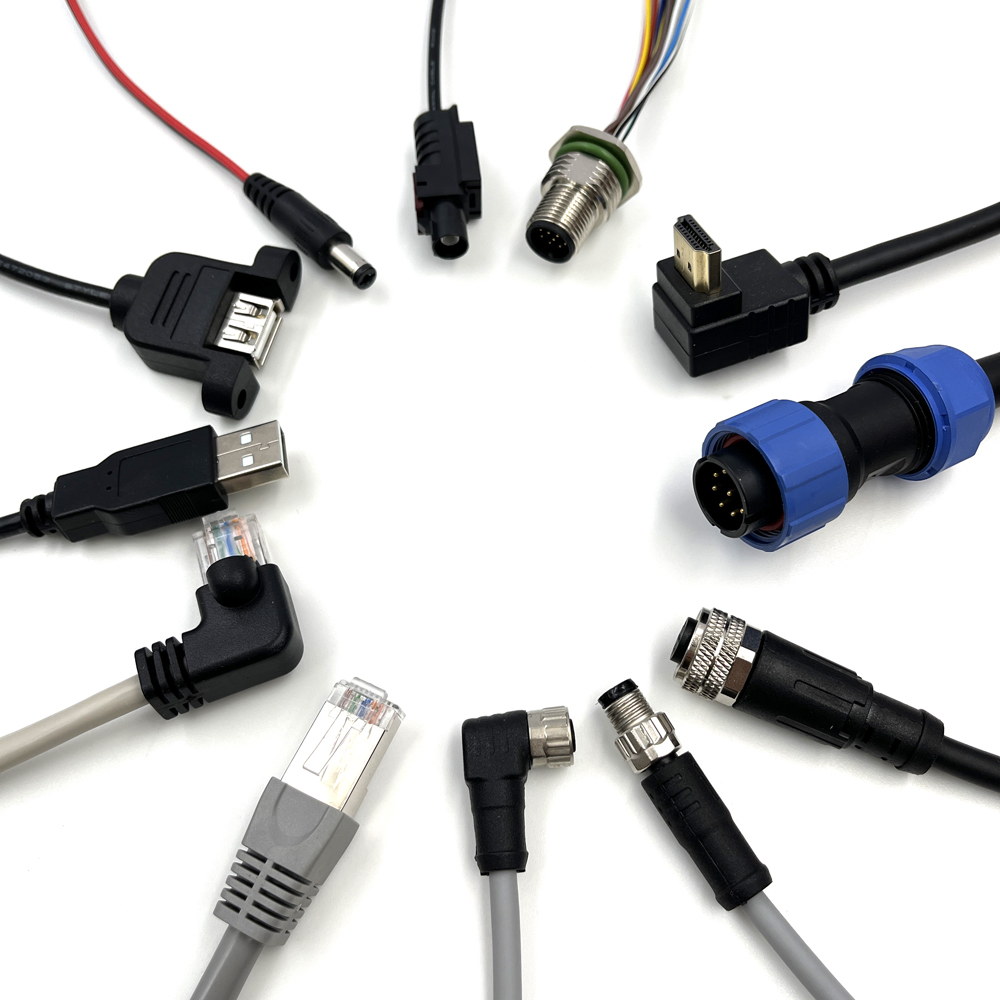

Pin-type (insert): Deze connectoren hebben een vaste pin-opstelling die rechtstreeks op de kabeldraden kan worden aangesloten. Ze zijn geschikt voor veldterminalbedrading waarbij snelle en veilige verbindingen nodig zijn.
Modulair type: Deze connectoren zijn ontworpen met een modulaire structuur en worden gebruikt met modulaire panelen zoals netwerk- of stopcontactpanelen. Ze bieden eenvoudig onderhoud en vervanging, ideaal voor opstellingen waarbij frequente wijzigingen nodig zijn.
Niet-afgeschermd: Geschikt voor algemene LAN-toepassingen. Niet-afgeschermde connectoren worden gebruikt in omgevingen met minimale elektromagnetische interferentie (EMI). Ze zijn kosteneffectief en worden veel gebruikt in standaard netwerkopstellingen.

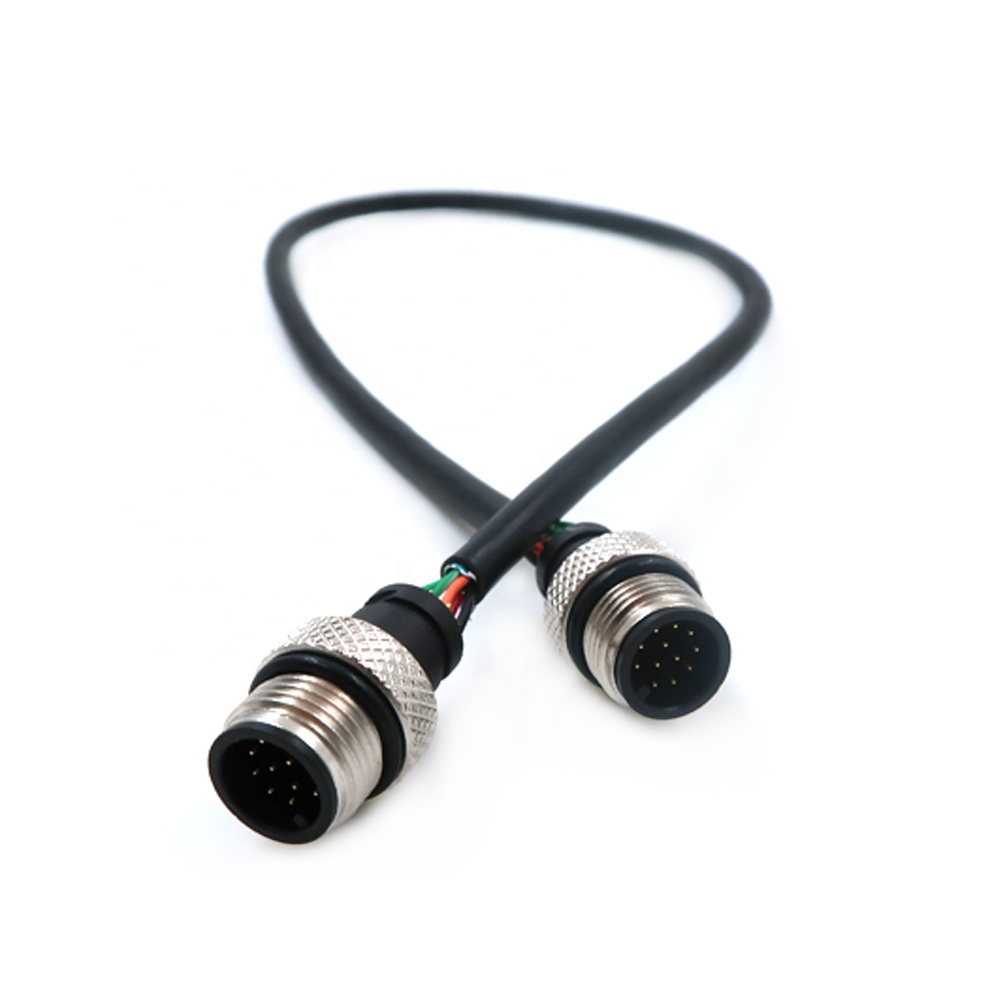

Afgeschermd: Deze connectoren zijn uitgerust met metalen afscherming en bieden betere anti-interferentieprestaties. Ze zijn ideaal voor omgevingen met hoge EMI, waardoor de signaalintegriteit wordt gewaarborgd en ruis wordt verminderd.
| Connectortype | Ondersteunde | snelheidstoepassing |
|---|---|---|
| 10/100Mbps | Snel Ethernet | Basisnetwerktaken |
| 1 Gbps | Gigabit-Ethernet | Snelle gegevensoverdracht |
| 10 Gbps | 10 Gigabit Ethernet | Datacenters en bedrijfsnetwerken |
Na verloop van tijd kunnen RJ45-connectoren fysieke schade oplopen, verslijten of verouderd raken als gevolg van technologische vooruitgang. Het vervangen ervan zorgt voor betrouwbare netwerkconnectiviteit en optimale prestaties. Veel voorkomende redenen voor vervanging zijn:
Fysieke schade: Gebroken clips, verbogen pinnen of gebarsten behuizingen kunnen goede verbindingen belemmeren.
Corrosie: Blootstelling aan vocht of chemicaliën kan metalen contacten aantasten, waardoor de signaaloverdracht wordt beïnvloed.
Apparatuur upgraden: Voor het implementeren van nieuwe hardware zijn mogelijk connectoren nodig die hogere transmissiesnelheden of een betere afscherming ondersteunen.
Verzamel voordat u met het vervangingsproces begint de benodigde gereedschappen en materialen:
RJ45-connectoren: Kies het juiste type op basis van uw netwerkvereisten.
Krimptang: Een gespecialiseerd hulpmiddel om de connector aan de kabel vast te zetten.
Kabelstripper: Wordt gebruikt om de buitenmantel van de kabel te verwijderen zonder de interne draden te beschadigen.
Draadknipper: Voor het op de juiste lengte knippen van draden.
Kabeltester: Controleert de integriteit van de verbinding na vervanging.
Veiligheidsuitrusting: Beschermende handschoenen en oogbescherming om letsel te voorkomen.
Het vervangen van een RJ45-connector omvat verschillende precieze stappen. Volg deze handleiding om een succesvolle vervanging te garanderen.
Voordat u netwerkkabels aanraakt, moet u deze loskoppelen van alle apparaten. Dit voorkomt elektrische gevaren en beschermt netwerkapparatuur. Draag veiligheidshandschoenen en een veiligheidsbril om snijwonden door scherpe draden te voorkomen.
Gebruik de kabelstripper om ongeveer 4,5 cm van de buitenmantel van het kabeluiteinde te verwijderen. Zorg ervoor dat u de binnenste gedraaide draden niet inkerft of doorsnijdt.
Maak de dradenparen los en maak ze recht. Rangschik de draden volgens de T568B-bedradingsstandaard, die veel wordt gebruikt in de Verenigde Staten:
Wit/oranje
Oranje
Wit/Groen
Blauw
Wit/Blauw
Groente
Wit/Bruin
Bruin
Door de draden in de juiste volgorde te houden, worden verbindingsproblemen voorkomen en worden optimale prestaties gegarandeerd.
Lijn de draden netjes uit en gebruik een draadknipper om ze op gelijke lengte af te knippen, zodat er ongeveer 0,5 inch uit de kabelmantel overblijft. Deze uniformiteit vergemakkelijkt het soepel inbrengen in de connector.
Houd de RJ45-connector vast met de clip naar beneden gericht. Steek de gerangschikte draden voorzichtig in de connector en zorg ervoor dat elke draad in de betreffende sleuf zit. Duw de draden aan totdat de kabelmantel de connector binnengaat, waardoor trekontlasting ontstaat.
Plaats de connector in het krimpgereedschap en oefen stevige druk uit om de connector op de kabel vast te zetten. Door de krimpwerking worden de metalen contacten in de draden ingebed, waardoor een solide elektrische verbinding tot stand wordt gebracht.
Gebruik een kabeltester om de integriteit van de nieuwe verbinding te controleren. De tester identificeert eventuele bedradingsfouten, kortsluitingen of open circuits. Deze stap is essentieel om problemen zoals te voorkomen lagere pair-to-pair overspraak , wat de netwerkprestaties kan verslechteren.
Het volgen van best practices zorgt ervoor dat de nieuwe RJ45-connector efficiënt functioneert en een langere levensduur heeft.
Draai de draadparen zo weinig mogelijk los. Overmatig losdraaien kan de overspraak vergroten en de signaalkwaliteit verminderen. Probeer de twist vast te houden tot het punt van beëindiging.
Zorg ervoor dat er na het trimmen geen te lange kabellengte overblijft. Extra lengte kan problemen bij het inbrengen veroorzaken en past mogelijk niet goed in de connector, wat tot slechte verbindingen leidt.
Investeer in hoogwaardige RJ45-connectoren en kabels. Superieure materialen verbeteren de geleidbaarheid, verminderen signaalverlies en bieden een betere weerstand tegen slijtage en omgevingsfactoren.
Zorg voor consistentie in de bedradingsstandaard die in het hele netwerk wordt gebruikt. Het combineren van T568A- en T568B-standaarden kan verbindingsproblemen veroorzaken. Standaardisatie vereenvoudigt onderhoud en probleemoplossing.
Voor omgevingen met specifieke vereisten kunnen aanvullende overwegingen de netwerkprestaties en betrouwbaarheid verbeteren.
In gebieden met hoge elektromagnetische interferentie, zoals productiefaciliteiten, minimaliseert het gebruik van afgeschermde connectoren en kabels de interferentie. Afscherming beschermt het datasignaal tegen externe ruis en waarborgt de data-integriteit.
Voor netwerken die hoge gegevensoverdrachtsnelheden vereisen, moet u ervoor zorgen dat zowel de connectoren als de kabels de noodzakelijke snelheden ondersteunen. Voor transmissies van 10 Gbps kan een upgrade naar Cat6a- of Cat7-componenten nodig zijn.
Overspraak kan een groot probleem zijn bij dicht opeengepakte kabels. Het gebruik van connectoren die zijn ontworpen om de overspraak tussen paren te verminderen, helpt de signaalkwaliteit te behouden, vooral in snelle of kritische netwerksegmenten.
Zelfs bij een zorgvuldige installatie kunnen er problemen optreden. Zo kunt u veelvoorkomende problemen aanpakken:
Controleer op losse verbindingen of onjuist gekrompen connectoren.
Zorg ervoor dat de kabel over de hele lengte niet beschadigd raakt.
Controleer of de bedradingsvolgorde overeenkomt met de gebruikte standaard.
Test de kabel met een tester om fouten te identificeren.
Controleer op gebroken draden of onjuiste draadplaatsing.
Zorg ervoor dat de connectoren volledig in de apparaten zijn gestoken.
Overweeg een upgrade naar kabels en connectoren die hogere snelheden ondersteunen.
Controleer op problemen met overspraak of interferentie.
Controleer of netwerkapparaten de gewenste snelheid ondersteunen.
Investeren in hoogwaardige connectoren en kabels is essentieel voor de betrouwbaarheid van het netwerk. Hoogwaardige RJ 45-connectoren van gerenommeerde leveranciers bieden betere prestaties, duurzaamheid en naleving van industrienormen.
Kwaliteitsproducten zorgen voor:
Consistente signaalintegriteit.
Minder downtime als gevolg van hardwarestoringen.
Naleving van veiligheids- en prestatienormen.
Kostenbesparing op lange termijn door minder onderhoud.
Naarmate de netwerkvereisten evolueren, blijven RJ45-connectoren zich aanpassen. Het begrijpen van toekomstige trends helpt bij planning en investeringen.
Opkomende technologieën vereisen connectoren die snelheden van meer dan 10 Gbps ondersteunen. Vooruitgang op het gebied van materialen en ontwerp is bedoeld om aan deze eisen te voldoen, waardoor toekomstbestendige connectoren een verstandige investering zijn.
De toename van PoE-apparaten vereist connectoren die zowel data- als stroomtransmissie kunnen verwerken. Deze trend onderstreept de behoefte aan connectoren die voldoen aan strenge elektrische en veiligheidsnormen.
Het vervangen van een RJ45-connector is een fundamentele vaardigheid voor het onderhouden en upgraden van netwerksystemen. Voor fabrieken, kanaalaanbieders en distributeurs zorgt deze kennis voor een soepele bedrijfsvoering en minimaliseert de downtime. Door de gedetailleerde stappen in deze handleiding te volgen, kunt u met een gerust hart connectoren vervangen, problemen oplossen en de netwerkprestaties verbeteren.
Vergeet niet om prioriteit te geven aan kwaliteit door betrouwbare RJ45-connectorproducten te selecteren en te voldoen aan industrienormen. Door op de hoogte te blijven van technologische ontwikkelingen en toekomstige trends bereidt u zich voor op de veranderende eisen van de netwerkinfrastructuur.
Door tijd te investeren in de juiste installatie en onderhoud zorgen we ervoor dat onze netwerken robuust en efficiënt blijven en in staat zijn de kritieke activiteiten te ondersteunen die ervan afhankelijk zijn.
