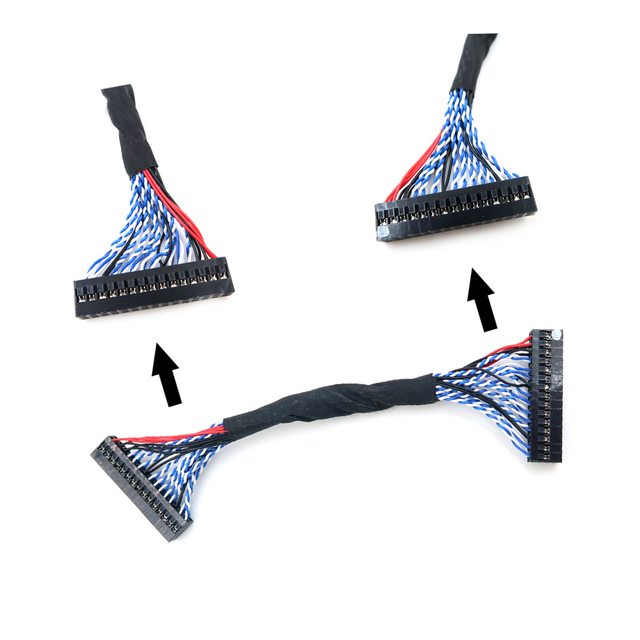

YZCONN produceert op maat gemaakte LVDS-kabelassemblages voor LCD-schermen, displaypanelen, controllerkaarten en snelle elektronische apparatuur. Onze LVDS-kabels zijn verkrijgbaar met verschillende connectoren, pinaantallen, kabelstructuren en lengtes om te voldoen aan de elektrische en mechanische vereisten van uw apparaat.
Van compacte I-PEX- en micro-coaxiale displaykabels tot DF14-, FFC/FPC- en meerdraads LVDS-harnassen: wij ondersteunen OEM-kabelassemblageprojecten, van prototypeontwikkeling tot volumeproductie.
LVDS-kabels voor betrouwbare snelle signaaloverdracht
LVDS, of Low-Voltage Differential Signaling, verzendt gegevens via differentiële signaalparen. Het wordt veel gebruikt waar gegevens met hoge snelheid moeten worden verzonden tussen een display, controllerkaart of elektronische module, terwijl de signaalintegriteit behouden blijft en elektromagnetische interferentie onder controle wordt gehouden.
Voor een LVDS-kabelassemblage is de kabelconstructie net zo belangrijk als de connectorkeuze. Differentiële paren, afscherming, kabellengte en impedantie hebben allemaal invloed op de signaalprestaties.
Afhankelijk van de toepassing kan een LVDS-harnas gebruik maken van getwiste paren, microcoaxkabel, platte flexibele kabel of andere kabelstructuren. De uiteindelijke configuratie moet worden afgestemd op de displayinterface en de PCB-indeling, in plaats van alleen op het uiterlijk van de connector te worden geselecteerd.
LVDS-display- en LCD-kabelassemblages
Een belangrijke toepassing voor LVDS-kabels is de verbinding tussen LCD-panelen en controllerkaarten.
YZCONN levert LVDS-displaykabelassemblages voor industriële monitoren, embedded displays, testapparatuur, bedieningspanelen en andere elektronische apparaten. Beschikbare configuraties omvatten I-PEX-displaykabels, DF14-kabelassemblages, 30-pins en 40-pins LVDS-kabels, micro-coaxiale assemblages en op maat gemaakte kabelbomen voor LCD-schermen.
Connectororiëntatie, pintoewijzing en kabelgeleiding kunnen worden aangepast aan compacte apparatuurlay-outs waar de installatieruimte beperkt is.
Voor toepassingen met flexibele platte geleiders omvat ons assortiment platte kabels ook FFC- en FPC-kabelmontageoplossingen.
Aangepaste connectoren, pin-outs en kabelstructuren
LVDS-kabelassemblages zijn vaak ontworpen rond een specifiek beeldschermpaneel of controllerkaart, dus standaard kant-en-klare kabels passen mogelijk niet bij de vereiste interface.
YZCONN kan de kabellengte, het connectormodel, het aantal pinnen, de steek, de draadopstelling, de afscherming en de aftakkingsconfiguratie aanpassen aan uw tekening of monster.
Algemene projectinformatie omvat:
Display- of connectoronderdeelnummer
Pin-out en bedradingsschema
Kabel lengte
Pintelling en connectorafstand
Afschermings- of aardingsvereisten
Benodigde hoeveelheid
Afhankelijk van de toepassing kunnen I-PEX, DF14, JST-compatibele en andere compacte connectoropties worden geïntegreerd.
Als uw project een connector vereist die geen deel uitmaakt van een bestaande LVDS-configuratie, kunnen onze op maat gemaakte connectoroplossingen aanvullende connectoropties bieden.
Signaalintegriteit is van belang bij het ontwerpen van LVDS-kabels
Voor differentiële signalen met hoge snelheid is een kabel niet simpelweg een groep draden tussen twee connectoren.
Paarrouting, geleidergeometrie, afscherming, impedantiecontinuïteit en kabellengte kunnen de signaalkwaliteit beïnvloeden. Slecht op elkaar afgestemde connectoren of kabelstructuren kunnen impedantie-discontinuïteiten introduceren en het signaalverlies of de interferentie vergroten.
Om deze reden moet de LVDS-kabel worden geselecteerd op basis van de elektrische interface, de transmissieafstand en de gebruiksomgeving van de uiteindelijke apparatuur.
Wanneer elektromagnetische interferentie een probleem is, kan een afgeschermde kabel of een micro-coaxiale constructie worden gebruikt. Voor kortere interne verbindingen waarbij flexibiliteit en compacte routing belangrijker zijn, kunnen FFC/FPC- of kabelstructuren met fijne steek geschikter zijn.
Toepassingen die verder gaan dan standaarddisplays
Hoewel LCD- en paneelverbindingen het meest worden gebruikt, worden op maat gemaakte LVDS-kabelassemblages ook gebruikt in industriële automatisering, medische apparatuur, testinstrumenten, embedded computers, auto-elektronica en machine vision-systemen.
Elke toepassing stelt andere eisen aan kabelgrootte, flexibiliteit, afscherming en connectorbehoud. Industriële apparatuur heeft mogelijk een sterkere kabelbescherming nodig, terwijl compacte beeldschermen de voorkeur geven aan kleine connectoren en krappe buigruimte.
Voor industriële machines en besturingsapparatuur die extra stroom- en signaalaansluitingen vereisen, zie onze industriële kabelboomoplossingen .
OEM LVDS-kabelassemblageproductie
YZCONN ondersteunt OEM- en ODM LVDS-kabelprojecten op basis van tekeningen, connectorspecificaties, monsters of bestaande kabelassemblages.
Tijdens de productie kunnen de connectorassemblage, draadafsluiting, afmetingen en elektrische continuïteit worden geïnspecteerd volgens de productvereisten. Prototypeproductie kan ook worden gebruikt om de pasvorm van connectoren, kabelgeleiding en pintoewijzing te bevestigen vóór grotere productiehoeveelheden.
Of u nu een nieuw LCD-product ontwikkelt of een bestaande leverancier van beeldschermkabels vervangt, wij kunnen de kabel rond de door u gewenste interface vervaardigen in plaats van uw ontwerp te dwingen in een standaardmontage te passen.
Vraag een offerte op maat voor LVDS-kabels aan
Stuur ons uw displaymodel, connectoronderdeelnummer, pinout, tekening of bestaand kabelmonster samen met de benodigde kabellengte en bestelhoeveelheid.
Ons team kan de aansluitvereisten beoordelen en een geschikte LVDS-kabelassemblage aanbevelen voor uw beeldscherm, controller of elektronische apparatuur.
Neem contact op met YZCONN voor op maat gemaakte LVDS-beeldschermkabels, LCD-kabelassemblages en OEM-hogesnelheidskabeloplossingen.
