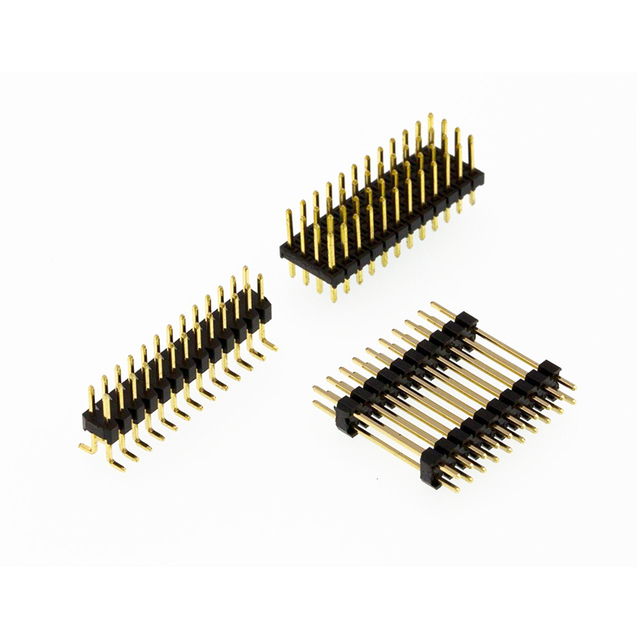

Een Pin header (pinrij) is een type connector dat meestal bestaat uit een rij metalen pinnen en een bijbehorende kunststof of metalen behuizing. Het wordt vaak gebruikt in elektronische apparaten om printplaten, modules of andere elektronische componenten aan te sluiten. Hier volgt een beschrijving van de algemene categorieën pin-headers :
Aantal pinnen: De pin-header kan worden beschreven aan de hand van het aantal pinnen. Het aantal pinnen kan variëren van een paar pinnen tot honderden pinnen, en het gebruikelijke aantal pinnen is een enkele rij, dubbele rij, drie rijen, enz.
Rangschikking: De pin-header kan worden geclassificeerd op basis van de rangschikking van de pinnen. Veelgebruikte plaatsingsmethoden zijn onder meer het type rechte invoeging (rechtopstaand type), patchtype, hoekinzettype (type rechte hoek), enzovoort. De inline-pin staat loodrecht op de onderkant van de connector, de patch-pin is evenwijdig aan de onderkant van de connector en de hoekpin is onder een hoek met de onderkant van de connector verbonden.
Pin-afstand: De pin-header kan worden beschreven aan de hand van de afstand tussen de pinnen. De pinafstand wordt gewoonlijk gemeten in millimeters (mm), waarbij de gebruikelijke afstand 2,54 mm (0,1 inch), 2,0 mm, 1,27 mm, enzovoort is. De keuze van de pinafstand hangt af van de behoeften van de specifieke toepassing en de grootte van de elektronische component.
Pin-vorm: De pin-header kan worden gecategoriseerd en beschreven op basis van de vorm van de pin. Veel voorkomende pinvormen zijn ronde pinnen, vierkante pinnen, mespinnen, etc. De keuze voor de pinvorm hangt meestal af van het ontwerp van de connector en de omgeving waarin deze wordt gebruikt.
Pinmateriaal: De pinheader kan worden geclassificeerd op basis van het materiaal van de pin. Veel voorkomende pinmaterialen zijn messing, fosforbrons, roestvrij staal, enz. De materiaalkeuze heeft invloed op de elektrische geleidbaarheid, corrosieweerstand en mechanische sterkte van de pin.
Toepassingsdomein: De Pin-header kan worden geclassificeerd op basis van het hoofdtoepassingsdomein. Het wordt veel gebruikt in elektronische apparatuur, printplaten, ingebedde systemen, communicatieapparatuur, computerhardware en andere gebieden.
Het is belangrijk op te merken dat specifieke beschrijvingen van de pinheaderclassificatie kunnen verschillen per fabrikant, standaard en specifieke behoeften. Bij het selecteren en gebruiken van pin-headers wordt aanbevolen om de relevante specificaties en technische informatie te raadplegen om er zeker van te zijn dat de pin-header geschikt is voor de specifieke behoeften van de toepassing.
