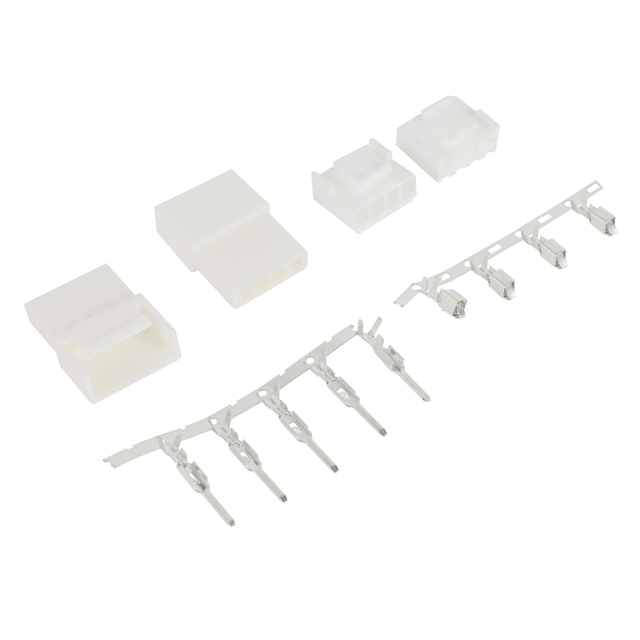

Een Wire-to-board-connector is een connector die wordt gebruikt om draden op een printplaat aan te sluiten. Het bestaat meestal uit twee hoofdonderdelen: een stopcontact (socket) en een stekker (header). Het stopcontact wordt meestal op de printplaat gemonteerd, terwijl de stekker op de draad wordt aangesloten. Hieronder volgt een algemene classificatiebeschrijving van draad-naar-bord-connectoren:
Pin-opstelling: Draad-naar-bord-connectoren kunnen worden geclassificeerd en beschreven op basis van hun pin-opstelling. Veelgebruikte plaatsingsmethoden zijn onder meer het type rechte invoeging (rechtopstaand type), patchtype, hoekinzettype (type rechte hoek), enzovoort. De inline-pin staat loodrecht op de onderkant van de connector, de patch-pin is evenwijdig aan de onderkant van de connector en de hoekpin is onder een hoek met de onderkant van de connector verbonden.
Aantal pinnen: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van hun aantal pinnen. Het aantal pinnen kan variëren van een paar pinnen tot honderden pinnen, en het gebruikelijke aantal pinnen is een enkele rij, dubbele rij, drie rijen, enz.
Pin-afstand: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van de afstand tussen pinnen. De pinafstand wordt gewoonlijk gemeten in millimeters (mm), waarbij de gebruikelijke afstand 2,54 mm (0,1 inch), 2,0 mm, 1,27 mm, enzovoort is. De keuze van de pinafstand hangt af van de behoeften van de specifieke toepassing en de grootte van de elektronische component.
Pinvorm: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van de vorm van de pin. Veel voorkomende pinvormen zijn ronde pinnen, vierkante pinnen, mespinnen, etc. De keuze voor de pinvorm hangt meestal af van het ontwerp van de connector en de omgeving waarin deze wordt gebruikt.
Pinmateriaal: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van het pinmateriaal. Veel voorkomende pinmaterialen zijn messing, fosforbrons, roestvrij staal, enz. De materiaalkeuze heeft invloed op de elektrische geleidbaarheid, corrosieweerstand en mechanische sterkte van de pin.
Stroom- en spanningsniveaus: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van de stroom- en spanningsniveaus die ze ondersteunen. Verschillende connectorontwerpen en materiaalkeuzes kunnen verschillende stroom- en spanningsvereisten ondersteunen om aan de stroombehoeften van een specifieke toepassing te voldoen.
Toepassingsgebied: Wire-to-board-connectoren kunnen worden geclassificeerd en beschreven op basis van hun belangrijkste toepassingsgebied. Het wordt veel gebruikt in elektronische apparatuur, printplaten, embedded systemen, consumentenelektronica, industriële automatisering en andere gebieden.
